| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | GXB28-600 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Longueur: | 370mm | Largeur: | 178mm |
|---|---|---|---|
| Haute: | 159mm | Trous de montage: | M12 |
| Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 268/266.7 |
| Distance du trou de montage intérieur/L2(mm): | 114/114.3 | Déformation verticale maximale (mm): | 74,9 |
| Charge statique verticale (Kg): | 845 | Rigidité statique verticale (Kg/mm): | 127 |
| Rigidité dynamique verticale (Kg/mm): | 46,9 | Déformation maximale à 45° (mm): | 105 |
| Charge statique à 45° (Kg): | 601 | Rigidité statique à 45°(Kg/mm): | 71 |
| Rigidité dynamique à 45° (Kg/mm): | 23,5 | Déformation maximale de la suspension latérale (mm): | 77 |
| Charge statique suspendue latérale (Kg): | 289 | Rigidité statique pendante latérale (Kg/mm): | 29 |
| Rigidité suspension latérale (Kg/mm): | 24 | Matériel: | SS304 |
| poids (kg): | 9.9 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
Description du produit

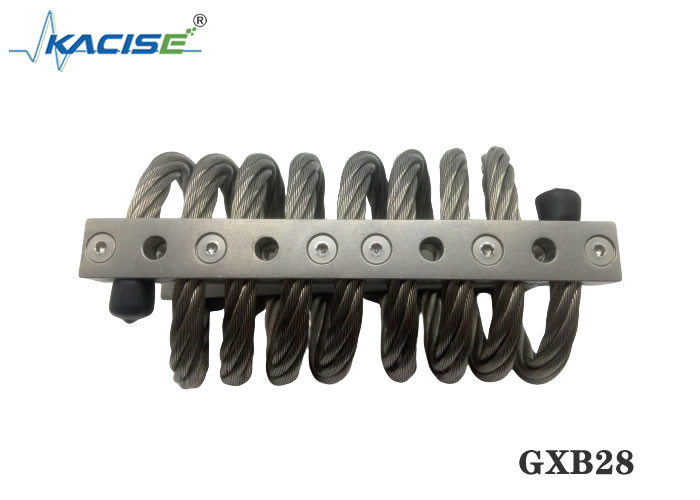

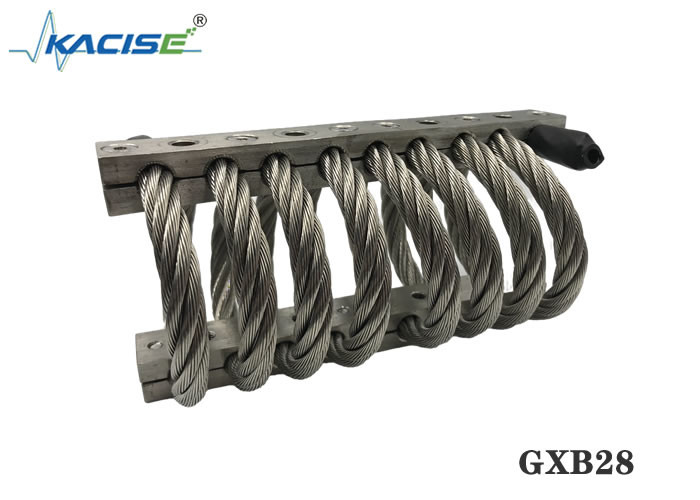

Les isolateurs auto-élévateurs de la série GXB28 sont des isolateurs à câble métallique enroulé.Les isolateurs à câble métallique hélicoïdal sont constitués d'un câble métallique standard hélicoïdal maintenu par des barres de retenue métalliques robustes.Cette conception offre une excellente isolation contre les chocs et les vibrations.L'isolateur à câble est traditionnellement utilisé dans les applications militaires/aérospatiales.
Le groupe Kacise a combiné sa technologie militaire/aérospatiale dans le GXB28 pour produire un système de plancher auto-élévateur qui atténuera les chocs avec un déplacement minimal tout en offrant un amortissement inhérent fourni par le frottement de glissement entre les brins du câble métallique.L'isolateur de câble métallique est un excellent candidat pour les grands clubs de santé qui ont l'impact et le choc des tapis roulants/équipements d'exercice et des activités d'haltérophilie.
L'isolateur de câble métallique est incorporé dans un boîtier en acier soudé qui est intégré dans le sol en béton.Le GXB28 dispose d'un port d'accès qui peut échanger l'isolateur et dispose du système de réglage de type Jack-up similaire aux isolateurs ANFF et ASFF.Le GXB28 peut être fabriqué pour différentes épaisseurs de sol.
Tableau des tailles du produit
| Numéro de produit | Haut(mm) | Largeur(mm) | Poids du produit (kg) | Méthode d'installation | Taille du trou(mm) | Taille du filetage(mm) | Cône de contre-alésage | |
| JGX-286-8-X-16860-AS | 159 | ± 6,35 | 178 | 9.9 |
A, B, C, D, E, S |
Ø13.5 + 0.13- 0.38 | M12X1.75 | 90° |
Fiche technique du test d'ajustement à la presse
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 8450 | 74,9 | 1270 | 469 |
Fiche de données de test de charge pour raccord à sertir incliné à 45°
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6010 | 105.4 | 718 | 235 |
Fiche de données d'essai de charge de roulement de cisaillement
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2890 | 77,5 | 291 | 291 |
Les isolateurs de vibrations à câble métallique présentent les avantages suivants :
• Une large gamme de tailles disponibles permet une fixation sur presque toutes les machines ou enceintes, quel que soit leur poids.
• La conception compacte à profil bas et la capacité d'atténuer les charges de choc importantes avec une déflexion minimale permettent une utilisation là où l'espace est limité.
• L'isolation sur trois plans et tous les axes signifie que l'équipement est libre de se déplacer dans n'importe quelle direction – verticalement, horizontalement et latéralement.
• Des fonctions d'enroulement, de nombre de boucles et de montage personnalisées sont disponibles pour répondre à des exigences spécifiques.
• Des matériaux de câble spéciaux (acier galvanisé et autres alliages d'acier inoxydable), des matériaux de barre spéciaux (acier inoxydable, placages de finition en titane) et des configurations de montage spéciales (inserts, types de filetage, trous de dégagement) pour n'en nommer que quelques-uns, sont disponibles sur demande.
Diagramme de la structure du produit
Guide d'installation de l'isolateur de câble métallique
1. Avant l'installation, veuillez vérifier soigneusement si le trou de montage correspond au trou de montage de l'isolateur de vibrations, par exemple si le filetage est le même, etc.
2, le trou d'installation est propre, il n'y a pas de bavures, de rouille, de dommages et d'autres défauts.
3. Étant donné que l'isolateur de vibrations est un composant élastique, il a besoin d'un peu d'espace mobile lors du travail.Avant l'installation, veuillez vérifier soigneusement s'il y a un équipement affectant l'installation dans la partie d'installation et si l'espace mobile de l'isolateur de vibration est suffisant.Veuillez vérifier si l'isolateur de vibrations est en bon état et ne présente aucun défaut avant l'installation.
4. Préparez un tournevis et un pied de biche appropriés.
5, installez d'abord l'isolateur sur un équipement lourd ou un équipement fixe, les vis d'installation n'ont pas besoin d'être serrées, de sorte que l'isolateur puisse être légèrement actif.
6. Installez le dispositif de connexion de l'autre côté de l'amortisseur de vibrations.Si le trou de montage est légèrement désaligné, vous pouvez déplacer l'isolateur de vibrations ou utiliser un pied de biche pour aligner le trou de montage de l'isolateur de vibrations avec le trou de montage de l'équipement, puis visser la vis de fixation.
7. Après avoir fixé la position de l'appareil, serrez toutes les vis de fixation.
Application
