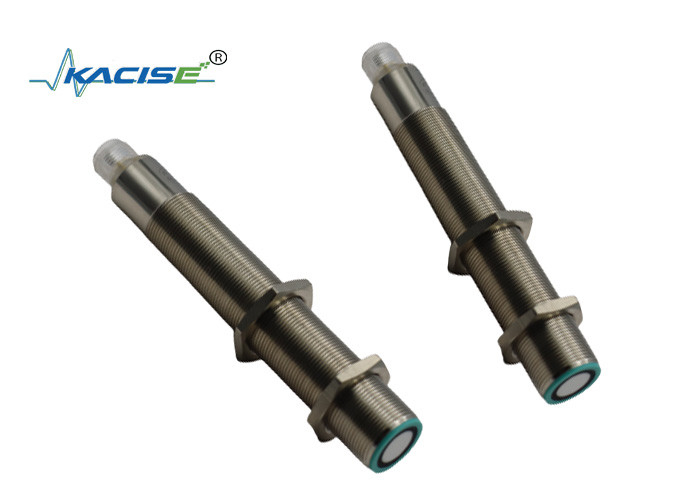

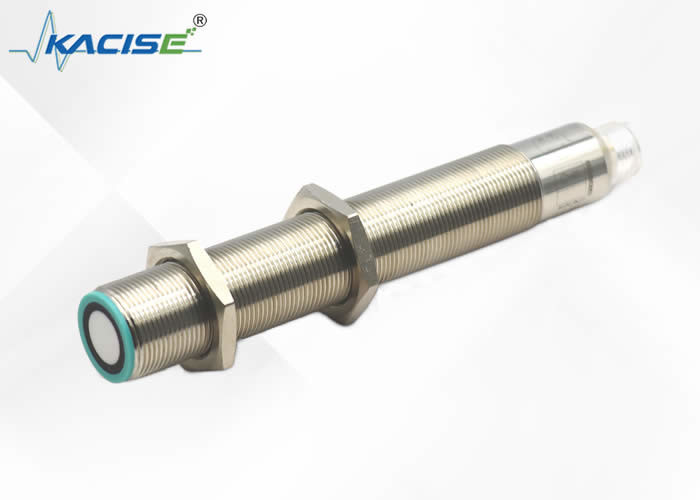

RS232 Sortie 1m Ultrasonique 40KHZ Fréquence IP67 Capteur de niveau de l'eau du réservoir

Le capteur à ultrasons est doté d'une sortie de commutation avec deux points de commutation programmables. Ceux-ci sont définis en appliquant la tension d'alimentation - UB ou + UB à l'entrée TEACH-IN. La tension d'alimentation doit être appliquée à l'entrée TEACH-IN pendant au moins 1 s. Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN. Le point de commutation A1 est enseigné avec - UB, A2 avec +UB. Huit fonctions de sortie différentes peuvent être définies.

Point de commutation, Définir la distance uniquement après la mise sous tension. L'horloge interne peut garantir qu'elle ne peut pas être modifiée après 5 minutes après la mise sous tension. Si vous souhaitez modifier le point de commutation, l'utilisateur ne peut définir la distance demandée qu'après le redémarrage de l'alimentation.

• Mode fenêtre TEACH-IN, fonction normalement ouverte
  • Définir la cible sur le point de commutation proche
  • Point de commutation TEACH-IN A1 avec - UB
  • Définir la cible sur le point de commutation éloigné
  • Point de commutation TEACH-IN A2 avec + UB
• Mode fenêtre TEACH-IN, fonction normalement fermée
  • Définir la cible sur le point de commutation éloigné
  • Point de commutation TEACH-IN A2 avec - UB
  • Définir la cible sur le point de commutation proche
  • Point de commutation TEACH-IN A1 avec + UB
• Point de commutation TEACH-IN, fonction normalement ouverte
  • Définir la cible sur le point de commutation proche
  • Point de commutation TEACH-IN A1 avec - UB
  • Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
  • Point de commutation TEACH-IN A2 avec + UB
• Point de commutation TEACH-IN, fonction normalement fermée
  • Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
  • Point de commutation TEACH-IN A2 avec - UB
  • Définir la cible sur le point de commutation proche
  • Point de commutation TEACH-IN A1 avec + UB
• Intervalle d'hystérésis important TEACH-IN, mode normalement ouvert
  • Définir la cible sur le point de commutation proche
  • Point de commutation TEACH-IN A1 avec + UB
  • Définir la cible sur le point de commutation éloigné
  • Point de commutation TEACH-IN A2 avec - UB
• Intervalle d'hystérésis important TEACH-IN, mode normalement fermé
  • Définir la cible sur le point de commutation éloigné
  • Point de commutation TEACH-IN A2 avec + UB
  • Définir la cible sur le point de commutation proche
  • Point de commutation TEACH-IN A1 avec - UB
• Détection TEACH-IN de la présence d'objets en mode normalement ouvert
  • Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
  • Point de commutation TEACH-IN A2 avec - UB
  • Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
  • Point de commutation TEACH-IN A2 avec + UB
• Détection TEACH-IN de la présence d'objets en mode normalement fermé
  • Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
  • Point de commutation TEACH-IN A2 avec +UB
  • Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
  • Point de commutation TEACH-IN A2 avec -UB

A1=zone morte, A2=distance nominale

Si le capteur est installé à une température ambiante inférieure à 0℃, il doit être bien protégé. En cas de montage direct du capteur dans un trou traversant à l'aide des écrous en acier, il doit être fixé au milieu du filetage du boîtier.
