Lieu d'origine: | Chine |
Nom de marque: | Kacise |
Numéro de modèle: | GXB20 |
Quantité de commande min: | 1 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100+ |
Longueur: | 268mm | Largeur: | 102/112/121/135/152/165/178mm |
---|---|---|---|
Haut: | 89/99/102/109/119/127/135mm | Trous de montage: | M10 |
Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 192/191.1 |
Distance du trou de montage intérieur/L2(mm): | 82/81.9 | Déformation verticale maximale (mm): | 31.8/38/41/49/58/67/73 |
Charge statique verticale (Kg): | 645/547/507/420/351/318/280 | Rigidité statique verticale (Kg/mm): | 167/125/110/82/61/51/42 |
Rigidité dynamique verticale (Kg/mm): | 84/60/50/35/25/19/16 | Déformation maximale à 45° (mm): | 45/54/59/71/83/94/101 |
Charge statique à 45° (Kg): | 453/398/358/298/249/224/197 | Rigidité statique à 45°(Kg/mm): | 95/74/62/46/35/28/23 |
Rigidité dynamique à 45° (Kg/mm): | 41/30/25/17.7/12/10/8 | Déformation maximale de la suspension latérale (mm): | 34/40/43/52/61/69/76 |
Charge statique suspendue latérale (Kg): | 351/302/262/213/151/122/98 | Rigidité statique pendante latérale (Kg/mm): | 52/37/30.8/21.5/15.2/12.3/9.8 |
Rigidité suspension latérale (Kg/mm): | 48/33/28/19/13.2/10/7.2 | Matériel: | SS304 |
Poids (kilogrammes): | 3/3.2/3.4/3.7/4/4.3/4.6 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
Surligner: | Amortisseur de vibration anticorrosion de câble métallique,Bas isolant de câble métallique de fréquence de résonance,Amortisseur de vibration de câble métallique M10 |
Description de produit

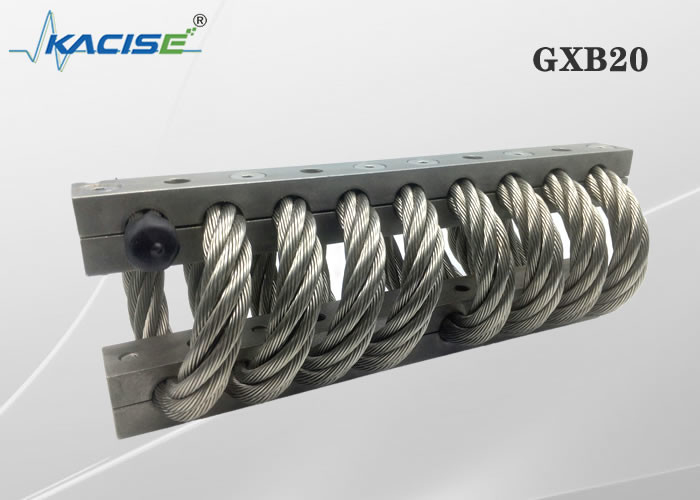

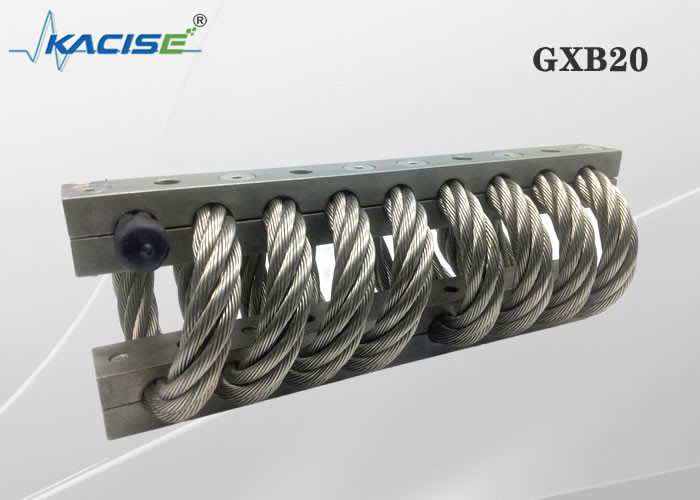

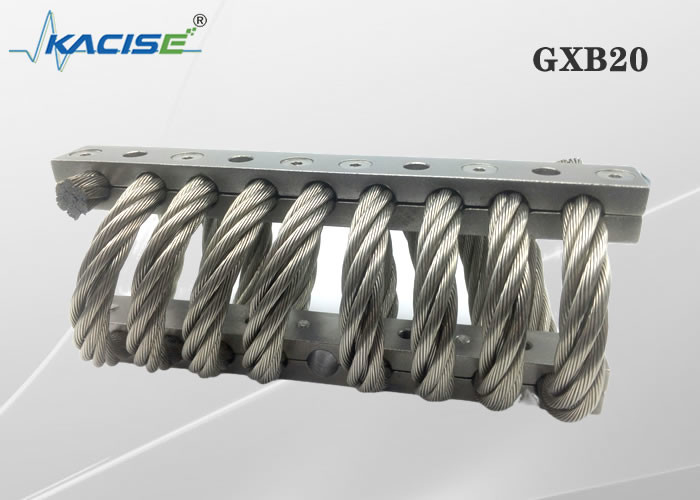

L'amortisseur de vibration de câble métallique est une vibration et un dispositif amortissant qui est calculé et conçu avec un squelette d'acier au carbone ou d'acier inoxydable et un câble standard d'acier inoxydable selon un certain module élastique. Il peut effectivement absorber l'énergie de vibration et d'impact, protéger l'équipement et réduire le bruit. Le but de fournir la vie et la fiabilité du système élevées d'équipement. L'amortisseur de vibration de câble métallique produit par notre société peut effectivement absorber la vibration, effectuer et réduire le bruit. Le matériel et le processus de préparation de surface, méthode de contrôle de qualité, et les propriétés uniques du produit elle-même s'assurer que le produit a d'excellents résultats dans la température ultra-haute et basse, l'environnement chimique de corrosion, l'oxydation forte et l'environnement fort de friction d'environnement de propriété de réduction, poussiéreuse et élevée, fiable et stable.
Les amortisseurs de vibration de câble métallique de notre société sont très utilisés dans le transport commercial, la navigation et l'aviation, l'automation chimique, la construction de défense nationale et d'autres champs.
Matériaux et produits finis
Nous employons l'acier inoxydable de la norme internationale 304 pour le fil d'acier et le câble. Il y a trois matériaux en acier communs pour le contreplaqué, l'acier inoxydable 304 et l'alliage d'aluminium 6061-T6. La surface de toutes les attelles a été traitée pour s'assurer qu'elle répond aux exigences de l'industrie appropriée et des normes militaires nationales.
La corde de fil d'acier peut être faite en surface galvanisée ou nylon-enduite à chaud, qui peut effectivement augmenter la représentation du produit dans les environnements durs.
Diagramme de taille de produit
Nombre de produit | Haute (millimètres) | Largeur (millimètres) | Poids de produit (kilogrammes) | Méthode d'installation | Taille de trou (millimètres) | Taille de fil (millimètres) | Chandelle de réalésage | |
JGX-159-8-X-6450-A-S | 89 | ± 3,30 | 102 | 3 | C, D | Ø11.0 + 0,13 - 0,38 | M10X1.5 | 90° |
JGX-159-8-X-5471-A-S | 99 | 112 | 3,2 | , B, C, D, E, S | ||||
JGX-159-8-X-5071-A-S | 102 | 121 | 3,4 | |||||
JGX-159-8-X-4204-A-S | 109 | 135 | 3,7 | |||||
JGX-159-8-X-3514-A-S | 119 | 152 | 4 | |||||
JGX-159-8-X-3108-A-S | 127 | 165 | 4,31 | |||||
JGX-159-8-X-2802-A-S | 135 | 178 | 4,63 |
Feuille d'essais d'ajustement de presse de direction de Pz
Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
1 | JGX-159-8-X-6450-A-S | 6450 | 31,8 | 1676 | 849 |
2 | JGX-159-8-X-5471-A-S | 5471 | 38,1 | 259 | 609 |
3 | JGX-159-8-X-5071-A-S | 5071 | 41,9 | 1105 | 504 |
4 | JGX-159-8-X-4204-A-S | 4204 | 49,5 | 821 | 356 |
5 | JGX-159-8-X-3514-A-S | 3514 | 58,4 | 616 | 252 |
6 | JGX-159-8-X-3108-A-S | 3108 | 67,3 | 511 | 196 |
7 | JGX-159-8-X-2802-A-S | 2802 | 73,7 | 427 | 159 |
45° a incliné la feuille convenable d'essais de charge de presse
Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
1 | JGX-159-8-X-6450-A-S | 4537 | 45,7 | 951 | 419 |
2 | JGX-159-8-X-5471-A-S | 3981 | 54,6 | 741 | 305 |
3 | JGX-159-8-X-5071-A-S | 3581 | 59,7 | 627 | 250 |
4 | JGX-159-8-X-4204-A-S | 2980 | 71,1 | 468 | 177 |
5 | JGX-159-8-X-3514-A-S | 2491 | 83,8 | 350 | 124 |
6 | JGX-159-8-X-3108-A-S | 2246 | 94 | 285 | 98 |
7 | JGX-159-8-X-2802-A-S | 1979 | 101,6 | 238 | 81 |
Feuille d'essais de charge de roulement de cisaillement
Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
1 | JGX-159-8-X-6450-A-S | 3514 | 34,3 | 524 | 524 |
2 | JGX-159-8-X-5471-A-S | 3025 | 40,6 | 375 | 375 |
3 | JGX-159-8-X-5071-A-S | 2624 | 43,2 | 308 | 308 |
4 | JGX-159-8-X-4204-A-S | 2135 | 52,1 | 215 | 215 |
5 | JGX-159-8-X-3514-A-S | 1512 | 61 | 152 | 152 |
6 | JGX-159-8-X-3108-A-S | 1223 | 69,9 | 123 | 123 |
7 | JGX-159-8-X-2802-A-S | 979 | 76,2 | 98 | 98 |
Les amortisseurs de vibration de câble métallique ont les avantages suivants :
1 : Avec la rigidité non linéaire
2 : Absorption des chocs totale
3 : La fréquence de résonance est basse, et l'effet basse fréquence d'absorption des chocs est bon
4 : La résistance à la corrosion, résistance de la température de ciel et terre, peut continuer à fonctionner dans les environnements durs
5 : Installation facile, durée de vie exempte d'entretien et longue
Diagramme de taille de produit
Guide pour l'installation de l'isolant de câble métallique
1. Avant installation, vérifier svp soigneusement si le trou de montage assortit le trou de montage de l'amortisseur de vibration, comme si le fil est identique, etc.
2, le trou d'installation est propre, là n'est aucune bavure, rouille, dommages et d'autres défauts.
3. Puisque l'amortisseur de vibration est un composant élastique, il a besoin d'un espace peu mobile en travaillant. Avant installation, vérifier svp soigneusement s'il y a n'importe quel équipement affectant l'installation dans la pièce d'installation et si l'espace mobile de l'amortisseur de vibration est assez. Veuillez vérifier si l'amortisseur de vibration est en bon état et n'a aucun défaut avant installation.
4. Préparez un tournevis et un pied-de-biche appropriés.
5, installer d'abord l'isolant sur l'équipement lourd ou l'équipement fixe, vis d'installation n'ont pas besoin de serrer, de sorte que l'isolant puisse être légèrement en activité.
6. Installez le dispositif se reliant de l'autre côté de l'amortisseur de vibration. Si le trou de montage est légèrement aligné mal, vous pouvez déplacer l'amortisseur de vibration ou utiliser un pied-de-biche pour aligner le trou de montage de l'amortisseur de vibration avec le trou de montage de l'équipement, et puis pour visser la vis de réparation.
7. Après réparation de la position de dispositif, serrez toutes les vis de réparation.
Application
