| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | GXB16 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Longueur: | 216mm | Largeur: | 92/102/105/121/133/144/156/180mm |
|---|---|---|---|
| Haut: | 76/83/89/95/108/124/137/155mm | Trous de montage: | M8 |
| Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 156/155.6 |
| Distance du trou de montage intérieur/L2(mm): | 66/66.6 | Déformation verticale maximale (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
| Charge statique verticale (Kg): | 364/304/286/231/195/173/151/120 | Rigidité statique verticale (Kg/mm): | 95/70/61/45/34/26/20/14 |
| Rigidité dynamique verticale (Kg/mm): | 47/33/27/19.6/13.7/9.6/7.4/4.9 | Déformation maximale à 45° (mm): | 44.7/52.8/61/68/84/105/121/144 |
| Charge statique à 45° (Kg): | 258/215/204/162/140/122/106/82 | Rigidité statique à 45°(Kg/mm): | 53/39/34/25/19/14.7/11.7/8.3 |
| Rigidité dynamique à 45° (Kg/mm): | 12/16.8/13.8/9.8/6.8/4.9/3.7/2.5 | Déformation maximale de la suspension latérale (mm): | 33/40/45/50/56.9/77.7/90/107 |
| Charge statique suspendue latérale (Kg): | 240/171/155/120/80/60/44/28 | Rigidité statique pendante latérale (Kg/mm): | 29/20/17/12/8/6/4.6/3 |
| Rigidité suspension latérale (Kg/mm): | 25/17/14/10/5/4/3/2.2 | Matériel: | SS304 |
| Poids (kilogrammes): | 1.8/1.9/2/2.2/2.4/2.7/2.9/3 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
| Surligner: | Amortisseur de vibration de câble métallique d'oxydation,Isolant de câble métallique d'environnement de propriété,Amortisseur de vibration de câble métallique 5HZ |
||

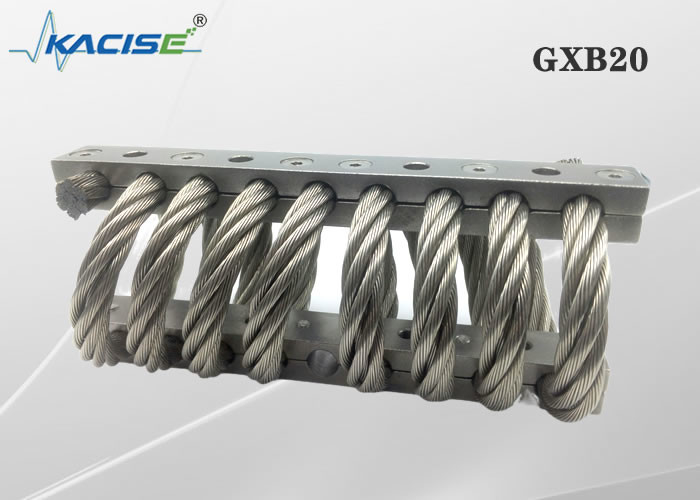

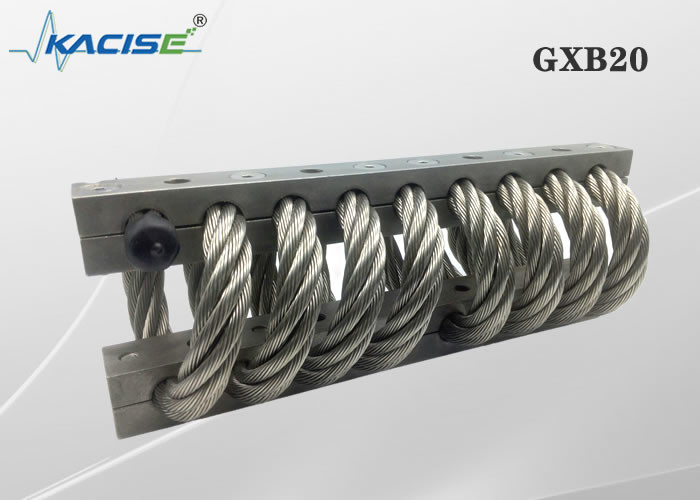

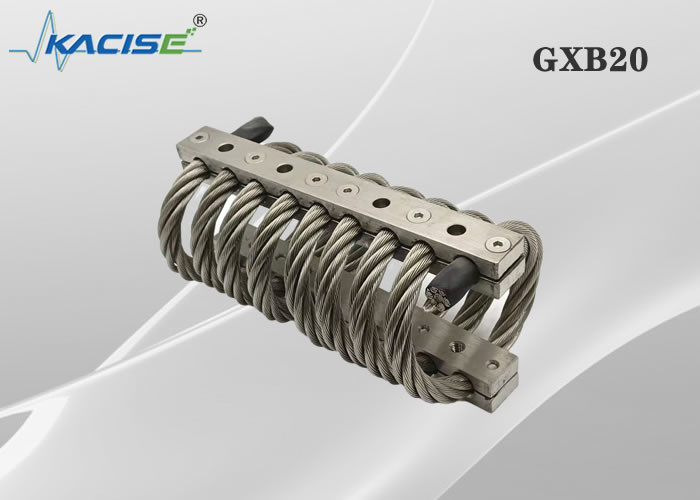

Description de produit
L'amortisseur de vibration de câble métallique est une vibration et un dispositif amortissant qui est calculé et conçu avec un squelette d'acier au carbone ou d'acier inoxydable et un câble standard d'acier inoxydable selon un certain module élastique. Il peut effectivement absorber l'énergie de vibration et d'impact, protéger l'équipement et réduire le bruit. Le but de fournir la vie et la fiabilité du système élevées d'équipement. L'amortisseur de vibration de câble métallique produit par notre société peut effectivement absorber la vibration, effectuer et réduire le bruit. Le matériel et le processus de préparation de surface, méthode de contrôle de qualité, et les propriétés uniques du produit elle-même s'assurer que le produit a d'excellents résultats dans la température ultra-haute et basse, l'environnement chimique de corrosion, l'oxydation forte et l'environnement fort de friction d'environnement de propriété de réduction, poussiéreuse et élevée, fiable et stable.
Les amortisseurs de vibration de câble métallique de notre société sont très utilisés dans le transport commercial, la navigation et l'aviation, l'automation chimique, la construction de défense nationale et d'autres champs.
Méthode d'installation
Nous fournissons une gamme complète de méthodes d'installation, y compris l'installation d'à travers-trou, de plaque de presseur principaux fraisés installation de vis, installation de fil, supérieurs et inférieurs, et le choix des types de trou de montage peut être avec souplesse configuré. Nous fournissons deux normes de commande, impérial et métrique, pour répondre aux exigences de l'équipement domestique et étranger, et de l'équipement d'importation et d'exportation.
Le nombre de tours du câble métallique, clients peut choisir et commander des produits selon le nombre de tours du câble métallique selon nos spécifications produit. Le nombre minimal de recouvrements est 2 recouvrements, et le plus utilisé généralement est 12 recouvrements. Il peut également être adapté aux besoins du client selon les besoins des clients.
Diagramme de taille de produit
| Nombre de produit | Haute (millimètres) | Largeur (millimètres) | Poids de produit (kilogrammes) | Méthode d'installation | Taille de trou (millimètres) | Taille de fil (millimètres) | Chandelle de réalésage | |
| JGX-127-8-X-3648-A-S | 76 | ± 2,54 | 92 | 1,81 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-8-X-3047-A-S | 83 | 102 | 1,91 | |||||
| JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
| JGX-127-8-X-2313-A-S | 95 | 121 | 2,22 | |||||
| JGX-127-8-X-1957-A-S | 108 | 133 | 2,4 | |||||
| JGX-127-8-X-1735-A-S | 124 | 144 | 2,7 | |||||
| JGX-127-8-X-1512-A-S | 137 | 156 | 2,9 | |||||
| JGX-127-8-X-1201-A-S | 155 | 180 | 3,09 | |||||
Feuille d'essais d'ajustement de presse de direction de Pz
| Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
| 1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
| 2 | JGX-127-8-X-3047-A-S | 3047 | 38,1 | 708 | 333 |
| 3 | JGX-127-8-X-2869-A-S | 2869 | 43,2 | 613 | 278 |
| 4 | JGX-127-8-X-2313-A-S | 2313 | 48,8 | 457 | 196 |
| 5 | JGX-127-8-X-1957-A-S | 1957 | 59,9 | 340 | 137 |
| 6 | JGX-127-8-X-1735-A-S | 1735 | 74,7 | 261 | 96 |
| 7 | JGX-127-8-X-1512-A-S | 1512 | 85,9 | 207 | 74 |
| 8 | JGX-127-8-X-1201-A-S | 1201 | 102,6 | 148 | 49 |
45° a incliné la feuille d'essais de charge de montage de presse
| Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
| 1 | JGX-127-8-X-3648-A-S | 2580 | 44,7 | 539 | 236 |
| 2 | JGX-127-8-X-3047-A-S | 2157 | 52,8 | 398 | 168 |
| 3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
| 4 | JGX-127-8-X-2313-A-S | 1624 | 68,6 | 259 | 98 |
| 5 | JGX-127-8-X-1957-A-S | 1401 | 84,8 | 193 | 68 |
| 6 | JGX-127-8-X-1735-A-S | 1223 | 105,7 | 147 | 49 |
| 7 | JGX-127-8-X-1512-A-S | 1068 | 121,9 | 117 | 37 |
| 8 | JGX-127-8-X-1201-A-S | 823 | 144,8 | 83 | 25 |
Feuille d'essais de charge de roulement de cisaillement
| Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
| 1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
| 2 | JGX-127-8-X-3047-A-S | 1713 | 40,1 | 207 | 207 |
| 3 | JGX-127-8-X-2869-A-S | 1557 | 45,2 | 173 | 173 |
| 4 | JGX-127-8-X-2313-A-S | 1201 | 50,8 | 121 | 121 |
| 5 | JGX-127-8-X-1957-A-S | 801 | 56,9 | 81 | 81 |
| 6 | JGX-127-8-X-1735-A-S | 601 | 77,7 | 60 | 60 |
| 7 | JGX-127-8-X-1512-A-S | 445 | 90,9 | 46 | 46 |
| 8 | JGX-127-8-X-1201-A-S | 289 | 107,7 | 30 | 30 |
Paramètres d'optimisation du traitement : rigidité de vibration et rigidité d'impact (kilovolt ou Ks) :
La rigidité des isolants de câble métallique est non linéaire. Il y a une grande différence dans la rigidité entre de petites et grandes déformations.
Les utilisateurs peuvent calculer et choisir selon les paramètres examinés du manuel de produit et de la formule que nous donnons, ou nous contactent, et nos ingénieurs te fourniront des conseils de sélection.
Diagramme de taille de produit
Guide pour l'installation de l'isolant de câble métallique
1. Avant installation, vérifier svp soigneusement si le trou de montage assortit le trou de montage de l'amortisseur de vibration, comme si le fil est identique, etc.
2, le trou d'installation est propre, là n'est aucune bavure, rouille, dommages et d'autres défauts.
3. Puisque l'amortisseur de vibration est un composant élastique, il a besoin d'un espace peu mobile en travaillant. Avant installation, vérifier svp soigneusement s'il y a n'importe quel équipement affectant l'installation dans la pièce d'installation et si l'espace mobile de l'amortisseur de vibration est assez. Veuillez vérifier si l'amortisseur de vibration est en bon état et n'a aucun défaut avant installation.
4. Préparez un tournevis et un pied-de-biche appropriés.
5, installer d'abord l'isolant sur l'équipement lourd ou l'équipement fixe, vis d'installation n'ont pas besoin de serrer, de sorte que l'isolant puisse être légèrement en activité.
6. Installez le dispositif se reliant de l'autre côté de l'amortisseur de vibration. Si le trou de montage est légèrement aligné mal, vous pouvez déplacer l'amortisseur de vibration ou utiliser un pied-de-biche pour aligner le trou de montage de l'amortisseur de vibration avec le trou de montage de l'équipement, et puis pour visser la vis de réparation.
7. Après réparation de la position de dispositif, serrez toutes les vis de réparation.
Application
