| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |

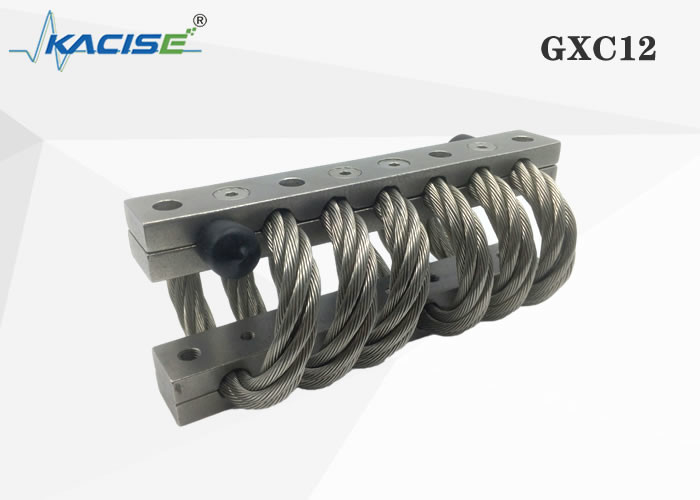

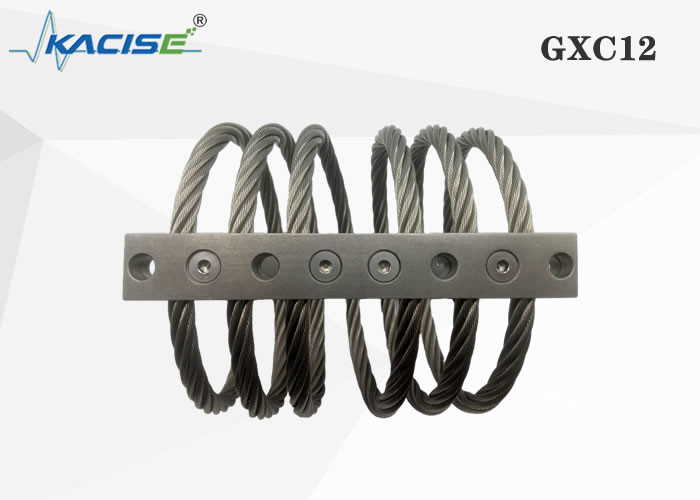

| Numéro de modèle: | GXC12 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Longueur: | 178mm | Largeur: | 84/89/105/108/114/121/140 millimètre |
|---|---|---|---|
| Haut: | 71/74/76/83/89/105/108mm | Trous de montage: | M8 |
| Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 156/155.6 |
| Distance du trou de montage intérieur/L2(mm): | 66/66.6 | Déformation verticale maximale (mm): | 34/37/40/44.7/49/66/68 |
| Charge statique verticale (Kg): | 109/102/80/73/72/39/32 | Rigidité statique verticale (Kg/mm): | 27.5/24/18/15.4/13.7/6.5/5.1 |
| Rigidité dynamique verticale (Kg/mm): | 13.5/11.4/8.4/6.8/6/2.5/2 | Déformation maximale à 45° (mm): | 47.8/51.8/56/63/71/91/95 |
| Charge statique à 45° (Kg): | 89/82/66/62/60/34/28 | Rigidité statique à 45°(Kg/mm): | 17.7/15.6/12/10/9/4.5/3.6 |
| Rigidité dynamique à 45° (Kg/mm): | 7.7/6.6/4.9/4/3.5/1.6/1.2 | Déformation maximale de la suspension latérale (mm): | 36/39/42/47/52.8/68/71 |
| Charge statique suspendue latérale (Kg): | 68/64/48/46/44/20/15.6 | Rigidité statique pendante latérale (Kg/mm): | 9.8/8.4/5.8/4.9/4.4/2/1.5 |
| Rigidité suspension latérale (Kg/mm): | 7.7/6.5/4.8/4.1/3.8/1.5/1 | Matériel: | SS304 |
| Poids (kilogrammes): | 0.83/0.85/0.90/0.95/0.98/1.07/1.2 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
| Surligner: | Amortisseur de vibration directionnel de câble métallique d'Omni,Isolant non linéaire de câble métallique de rigidité,isolants de choc de câble métallique de 178mm |
||
Introduction des isolants de câble métallique de la série JGX
Les isolants de câble métallique sont les ensembles de montage stables du câble métallique de toron de haute qualité tenu avec les arrêtoirs rocailleux en métal. Chaque élément de isolement a la caractéristique de réponse spécifique déterminée par le diamètre du câble métallique, le nombre de fils, la longueur de câble, la torsion ou la configuration de câble, et le nombre de câbles par section.
L'atténuation inhérente est fournie par hystérésis de flexure, c.-à-d., le frottage et le frottement de glissement entre les fils du câble métallique.
Les isolants de câble métallique fournissent à des niveaux plus élevés de l'isolement que n'importe quel autre milieu ou conception, l'excellente atténuation de vibration. Les bâtis de câble sont vraiment uniques, adapté à un éventail des conditions physiques et machinantes si larges qu'il inclut presque chaque besoin d'isolement. Ils ont mis pour reposer la notion qu'un bâti simple ne peut pas manipuler le choc et la vibration.
Isolants de câble métallique de la série JGX, rigidité variable de dimension de la caractéristique 3 et atténuation variable, qui fournissent l'excellents vibration et isolement de choc dans les environnements durs dans une étendue des applications pratiquement illimitée – avions, bateaux, réservoirs, camion de notation de gisement de pétrole.
Conçu pour retenir l'interférence du câble d'alimentation CC, les isolants de câble métallique de la série JGX comportent l'excellent mode commun et la représentation différentielle de filtre de mode, qui avaient extensivement employé dans beaucoup de genres de matériels électroniques qui ont AC/DC, DC/AC, convertisseur de commutateur de DC/DC ou employer le C.C en tant que sa puissance.
La gamme porteuse statique est de 1kg à 1T, qui satisfait beaucoup de genres de conditions et exigences de nos clients et entre la redevance des clients stables après leur lancement dans le marché intérieur.
Sans compter que la série JGX pour satisfaire la demande conventionnelle de la charge statique, bienvenue pour visiter notre site Web www.kacise.com pour voir nos trois autres séries, GH, GX et GN, qui toutes sont conçues pour la vibration et l'isolement forts de choc.
Diagramme de taille de produit
| Nombre de produit | Haute (millimètres) | Largeur (millimètres) | Poids de produit (kilogrammes) | Méthode d'installation | Taille de trou (millimètres) | Taille de fil (millimètres) | Chandelle de réalésage | |
| JGX-127-8-X-3648-A-S | 71 | ± 2,54 | 84 | 0,83 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-8-X-3047-A-S | 74 | 89 | 0,85 | |||||
| JGX-127-8-X-2869-A-S | 76 | 105 | 0,90 | |||||
| JGX-127-8-X-2313-A-S | 83 | 108 | 0,95 | |||||
| JGX-127-8-X-1957-A-S | 89 | 114 | 0,98 | |||||
| JGX-127-8-X-1735-A-S | 105 | 121 | 1,07 | |||||
| JGX-127-8-X-1512-A-S | 108 | 140 | 1,2 | |||||
Haches d'isolant :
Les isolants de câble métallique sont les isolants multiaxes. Le diagramme ci-dessous inclut des définitions d'axe de charge et des considérations de débattement.
Atténuation : En général 5-15%, selon la taille et le niveau saisie. Pour des considérations de atténuation spécifiques, consultez svp Kacise.
Installation
Nous offrons une gamme complète d'installations, y compris, le trou est installés, vis principale fraisée pour installer, l'installation de fil, les choix de supérieur et les attelles inférieures et les trous de montage peuvent être configuration flexible. Nous fournissons pouce standard de deux ordres et métrique, rencontrez l'équipement, l'importation et l'exportation domestiques et étrangers des besoins en équipement. Les recouvrements de corde de fil d'acier, clients peuvent selon nos spécifications produit selon le nombre de tours de la sélection et de la réservation de produit de câble métallique. Le moins nombre de tours est 2 recouvrements, le plus utilisé généralement est 12 recouvrements, peut également être adapté aux besoins du client selon la demande du client.
Les diagrammes ci-dessous illustrent des orientations de montage typiques.
Des isolants de câble métallique se composent par les barres de conservation de conservation de câble d'acier inoxydable et en aluminium de barre ou inoxydables, qui fournissent l'excellent effet de l'isolement. Ils sont plus petits que les traditionnels et adoptent leurs avantages. Avec leur point de montage, les modèles et la vibration de rabattement de taille, ils pourraient répondre à toutes les exigences d'industrie, de défense et d'autres.
Trois nouveaux types (GH, GX et GR) sont conçus pour répondre aux exigences de vibrer l'isolement.
Application
