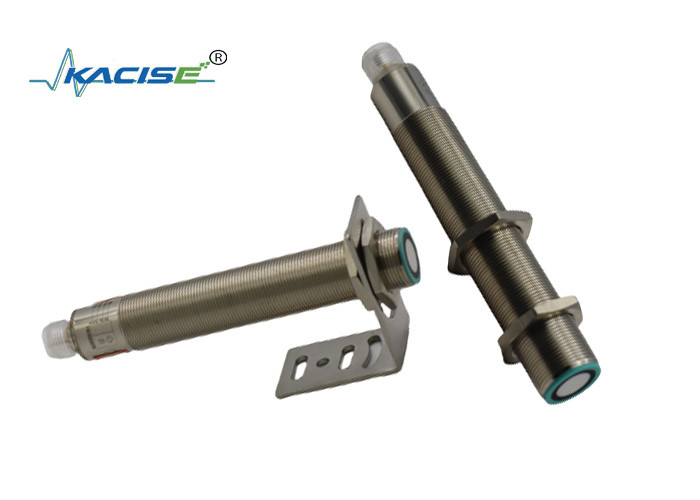

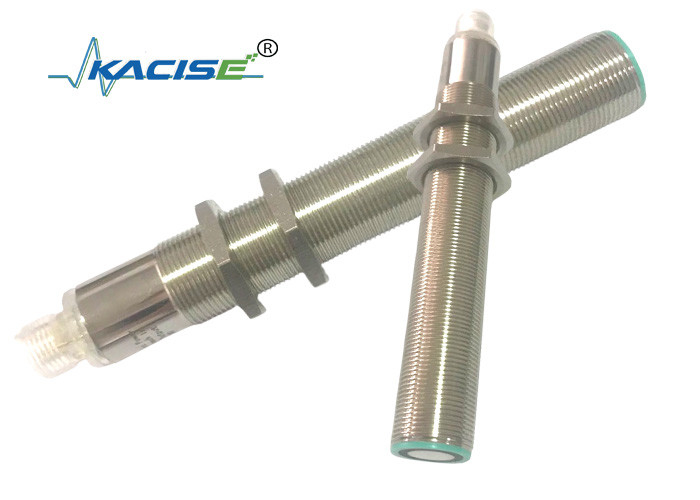

Name: le capteur de niveau RS485 de petit réservoir liquide de gamme d'usine de traitement de jus a produit
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

À la maison > produits > Mesureur de niveau de liquide >

le capteur de niveau RS485 de petit réservoir liquide de gamme d'usine de traitement de jus a produit

Capteur de niveau du réservoir RS485 liquide

Mètre de Juice Processing Factory Fluid Level

Capteur ultrasonique liquide de distance

Lieu d'origine:

Chine

Nom de marque:

KACISE

Certification:

Numéro de modèle:

M18 KUS1000

Nous contacter

Demandez un devis

le capteur de niveau RS485 de petit réservoir liquide de gamme d'usine de traitement de jus a produit

Détails du produit

Produit:

Capteur ultrasonique de distance

Plage de détection:

50 mm ~ 1000 mm

Fréquence de transducteur:

40 kHz

Tension de fonctionnement:

24 Vcc

Tension locale de limite:

3.6VDC~30VDC

Degré IP:

IP67

Sortir:

RS232 / RS485

Mettre en évidence:

Capteur de niveau du réservoir RS485 liquide

Mètre de Juice Processing Factory Fluid Level

Capteur ultrasonique liquide de distance

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Détails d'emballage

chaque unité dispose d'une boîte individuelle et toutes les boîtes sont emballées dans des emballage

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

T/T, Western Union,

Capacité d'approvisionnement

1000 pièces par semaine négociables

Produits connexes

Affichage LCD Moniteur de niveau ultrasonique à quatre fils avec une plage de 0 à 10 m pour une mesure précise de la distance

Obtenez le meilleur prix

Vidéo

Mesureur de niveau ultrasonique intégré à deux fils de haute précision sans contact pour la surveillance des liquides corrosifs industriels

Obtenez le meilleur prix

Vidéo

Capteur de niveau d'eau à ultrasons à deux fils de haute précision pour la surveillance industrielle du niveau d'eau

Obtenez le meilleur prix

Vidéo

20m Sortie RS485/RS232 Deux fils ultrasoniques pour la mesure du niveau du liquide

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Capteur de niveau de réservoir de liquide à petite portée, usine de transformation de jus, sortie RS485

Spécifications du produit

Attribut	Valeur
Produit	Capteur de distance à ultrasons
Plage de détection	50mm~1000mm
Fréquence du transducteur	40 kHz
Tension de fonctionnement	24 V CC
Limiter la tension de fonctionnement	3,6 VCC ~ 30 VCC
Degré IP	IP67
Sortir	RS232/RS485

Capteur de niveau de liquide ultrasonique, signal de sortie RS485

Paramètres techniques

Spécifications générales

Portée de détection	100...1000 mm
Zone inutilisable	0...100 mm
Plaque cible standard	100 mm x 100 mm
Fréquence du transducteur	environ 220 kHz
Délai de réponse	env. 50 ms

Indicateurs/Moyens Opérationnels

Indicateur	Statut Signification
LED bleue	Mise sous tension
LED jaune	Indication de l'état de commutation (clignotant : objet de fonction de programme détecté)
LED rouge	Rouge permanent : Erreur Clignotant : fonction du programme, objet non détecté

Spécifications électriques

Tension de service UB	15...30 V CC, ondulation 10 %SS
Courant d'alimentation à vide I0	≤ 45 mA

Saisir

Type d'entrée	1 entrée TEACH-IN
Plage de fonctionnement	A1 : -UB...+1 V, A2 : +6 V...+UB
Impédance d'entrée	> 4,7 kΩ
Impulsion du programme TEACH-IN	≥ 1 s

Sortir

Type de sortie	1 sortie de commutation E4, NPN NO/NC, programmable
Courant assigné d'emploi Ie	200 mA, protégé contre les courts-circuits/surcharges
Paramètre par défaut	Point de commutation A1 : 70 mm, Point de commutation A2 : 800 mm
Chute de tension	≤ 2,5 V
Précision de répétition	≤1 %
Fréquence de commutation f	≤ 13 Hz
Plage d'hystérésis H	2 % de la distance de travail réglée
Influence de la température	±1,5 % de la valeur à pleine échelle

Conditions ambiantes

Température ambiante	-25...70 ℃(248...343K)
Température de stockage	-40...85 ℃(233...358K)

Spécifications mécaniques

Connexion	Connecteur V1 (M12*1), 4 broches
Degré de protection	IP67
Matériau du boîtier	Laiton nickelé
Transducteur	Mélange de résine époxy/sphère de verre creuse ; mousse polyuréthane, revêtement PBT

Dimensions

Définition de l’interface électronique et des signaux

Description de la fonction du capteur

Le capteur à ultrasons dispose d'une sortie de commutation avec deux points de commutation enseignables. Ceux-ci sont réglés en appliquant la tension d'alimentation - UB ou + UB à l'entrée TEACH-IN pendant au moins 1 seconde. Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN.

Les points de commutation ne peuvent être ajustés que dans les 5 minutes après la mise sous tension. Pour modifier les paramètres, le système doit être redémarré.

Modes d'apprentissage

Mode	Procédure
Mode fenêtre TEACH-IN, fonction normalement ouverte	1. Réglez la cible à proximité du point de commutation 2. TEACH-IN point de commutation A1 avec - UB 3. Définir la cible sur un point de commutation éloigné 4. TEACH-IN point de commutation A2 avec + UB
Mode fenêtre TEACH-IN, fonction normalement fermée	1. Définir la cible sur le point de commutation éloigné 2. Point de commutation TEACH-IN A2 avec - UB 3. Réglez la cible à proximité du point de commutation 4. Point de commutation TEACH-IN A1 avec + UB
Point de commutation TEACH-IN, fonction normalement ouvert	1. Réglez la cible à proximité du point de commutation 2. TEACH-IN point de commutation A1 avec - UB 3. Couvrez le capteur ou retirez les objets 4. TEACH-IN point de commutation A2 avec + UB
Point de commutation TEACH-IN, fonction normalement fermée	1. Couvrir le capteur ou retirer les objets 2. Point de commutation TEACH-IN A2 avec - UB 3. Réglez la cible à proximité du point de commutation 4. Point de commutation TEACH-IN A1 avec + UB

Indicateurs d'affichage LED

Mode de fonctionnement	LED rouge	LED jaune
Point de commutation TEACH-IN Objet détecté	désactivé	clignote
Aucun objet détecté	clignote	désactivé
Objet incertain (TEACH-IN invalide)	Sur	désactivé
Fonctionnement normal	désactivé	État de commutation
Faute	sur	État précédent

Conditions d'installation

Lors de l'installation du capteur dans des environnements inférieurs à 0 ℃, des mesures de protection appropriées doivent être mises en œuvre. Pour un montage direct dans des trous traversants à l'aide d'écrous en acier, le capteur doit être fixé au milieu du filetage du boîtier.
