Lieu d'origine:
Chine
Nom de marque:
KACISE
Certification:
CE
Numéro de modèle:
KLD803

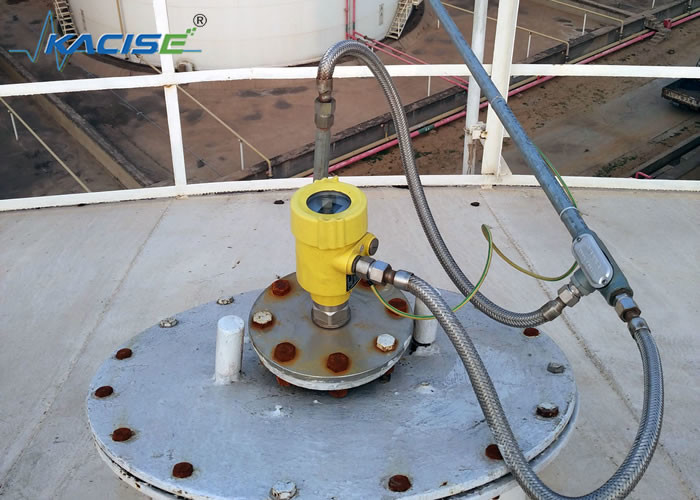

1. Vue d' ensemble du produit
L'antenne émet une impulsion de micro-ondes qui se propage dans l'espace à la vitesse de la lumière.une partie de son énergie est réfléchie et reçue par la même antenneL'intervalle de temps entre l'impulsion transmise et l'impulsion reçue est proportionnel à la distance de l'antenne à la surface du milieu mesuré.Le détecteur de niveau radar intelligent de série 80 GHz convient à la mesure continue sans contact du niveau du liquideApplicable dans les cas où la température et la pression varient fortement, des gaz inertes et une volatilité existent.
Le système matériel utilise des microprocesseurs avancés et un logiciel de traitement de système intégré.Cela rend le produit applicable à diverses conditions d'usine industrielle complexes.
La technologie de prétraitement du réservoir vide permet à l'instrument d'identifier correctement les échos efficaces et d'obtenir des résultats de mesure corrects même en présence de multiples interférences de faux écho.
Il n'est pas affecté par diverses conditions de travail compliquées, telles que les fortes fluctuations de surface, la mousse, l'humidité et les interférences de poussière.

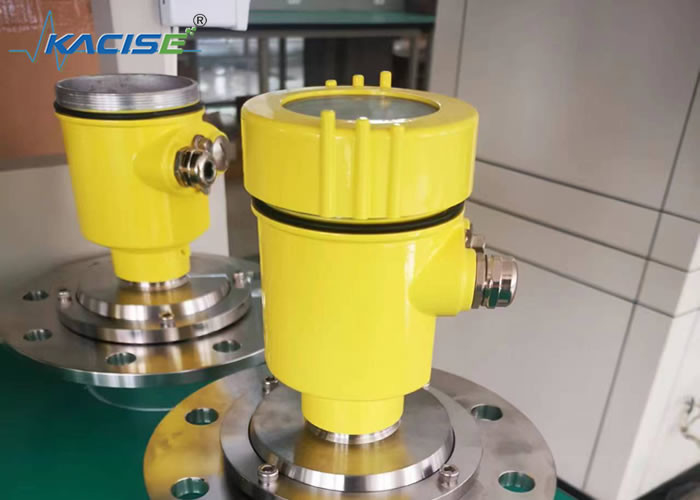

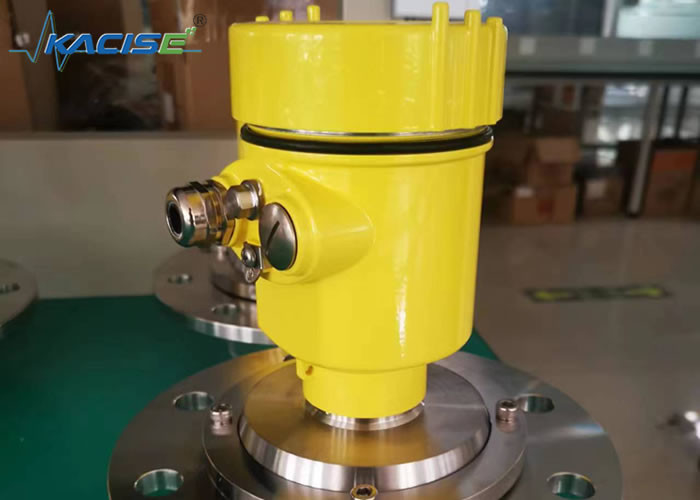

2.Introduction du produit
![]() |
Modèle KLD803 |
3Spécifications techniques
Fréquence de transmission | 76 GHz à 81 GHz |
Plage de mesure | 0 à 120 m (liquide) |
Précision de mesure | ± 2 mm |
Angle du faisceau | 3°/6° |
Dimension de la constante diélectrique utilisée | ≥ 2 |
Portée de l'alimentation |
Pour les appareils de commande électrique Système à deux fils / système à quatre fils / système à six fils |
Mode de communication |
Autobus MODBUS Le HART |
Sortie du signal |
4 à 20 mA + RS485 4 à 20 mA |
Sortie de défaut | 3.8mA, 4mA, 20mA, 21mA, attendez |
Opération sur le terrain/programmation |
Affichage matriciel à 128 × 64 points/4 boutons peut être équipé d'un logiciel de réglage de l'hôte |
Température/humidité industrielle |
La température de l'air doit être comprise entre 40 °C et 85 °C. T2: 40 à 500°C; T3: 40 à 1000°C |
Matériau de la coquille | D'acier inoxydable |
Type d'antenne | Antenne de lentille |
Pression du procédé | -0,1 à 2,5 MPa |
Entrée de câble | M20 * 1,5 ou 1/2NPT |
Cable recommandé | AWG18 ou 0,75 mm 2 |
Niveau de protection | Pour la protection contre la corrosion |
Grade résistant aux explosions | Exd IIC T6 Gb |
Méthode d'installation | Fil ou bride |
Poids net/poids brut | Configuration aléatoire |
Taille de la boîte d'emballage | Configuration aléatoire |
Fréquence de transmission | 76 GHz à 81 GHz |
4.Dimensions structurelles
Diagramme schématique du processus de connexion des fils de tuyauterie

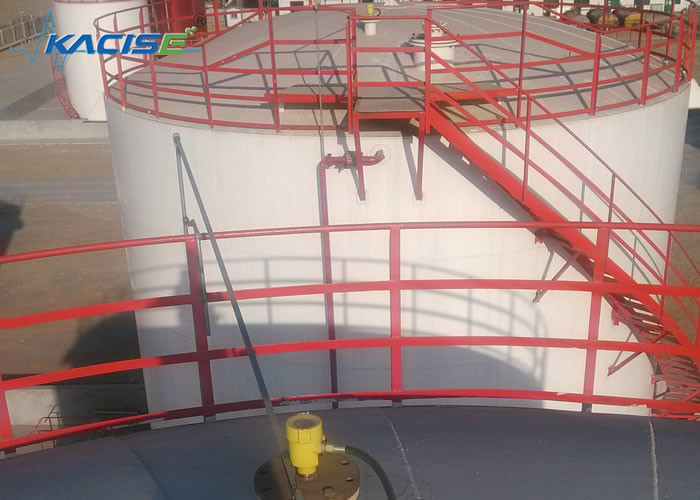

5. Installation
Deux points pour l'installation:
(1) Aligner le niveau de matériau cible pour s'assurer qu'il est perpendiculaire au plan du niveau de matériau;
(2) Évitez les faux échos.
● Veillez à ce qu'il n'y ait pas d'objets qui interfèrent, comme des échelles ou des marches, dans la portée du faisceau.
Figure 5 1 Diagramme schématique de la position d'installation de l'instrument
● L'installation de l'instrument doit s'assurer que le faisceau d'antenne évite l'entrée d'alimentation, comme indiqué à la figure 5-2.
Figure 5 2 Faisceau d'antenne évitant l'entrée d'alimentation
● L'instrument doit être installé à une distance d'au moins 20 cm de la paroi du récipient, faute de quoi il est probable qu'il produise des données erronées, comme indiqué à la figure 5-3.
Remarques: la bobine de l'installation de mesure du liquide doit être perpendiculaire au sol.
Figure 5 3 Installation à au moins 20 cm de la paroi du récipient
● Le récipient à cône solide doit s'assurer que le faisceau est dirigé vers le fond du réservoir autant que possible, sinon les résultats de mesure au fond du réservoir peuvent être inexacts,comme indiqué à la figure 5-4.
Figure 5 4 Le réservoir conique doit assurer que le faisceau est dirigé vers le fond du réservoir autant que possible.
6Diagramme du câblage du produit
6.1 Diagramme de câblage d'un boîtier à chambre unique 24 VDC alimenté par quatre fils
Fig. 6-1 Diagramme de câblage de quatre produits en fil
Dans l'application du système à quatre fils, la sortie analogique 4-20mA est constituée de deux bornes séparées, à l'exception du terminal d'alimentation 24V. En même temps, le système à quatre fils fournit également 485 bornes de sortie,qui est pratique pour la connexion et le débogage avec PC ou le site nécessitant 485 interface.
6.2 Diagramme de câblage du produit à deux fils d'alimentation à 24 VDC d'une seule chambre
Fig.6-1 Diagramme de câblage des produits à deux fils
Dans l'application du système à deux fils, en plus du terminal d'alimentation traditionnel (sortie 4 à 20 mA), l'instrument dispose également d'un terminal de communication en série,qui est pratique à connecter à l'équipement IOT courant ou à l'équipement de transmission transparent pour la télécommande et le débogage.
Tableau de sélection du modèle
Le compteur de niveau radar FM 80 GHz
Modèle | Modèle KLD801 |
Licence |
P Type standard (non résistant à l'explosion) Je suis intrinsèquement sûre (Exia IIC T6 Ga) D type ignifuge ((Exd IIC T6 Gb) |
Connexion de processus |
B Flange DN80/304 C Flansé DN100/304 D L'écartement entre les deux types d'équipement E Flanche DN150/304 Y personnalisation spéciale |
Type d'antenne/matériau |
P 78 mm L'antenne de l'objectif Y personnalisation spéciale |
Température du procédé |
V Norme/ ((-40 ~ 120 °C) Y personnalisation spéciale |
Unité électronique |
2 (4-20) mA/24V de courant continu à deux fils 3 (4-20) mA/24V DC/HART Deux fils 4 (4-20) mA/220V DC à quatre fils 5 RS485/Modbus/24V DC à quatre fils 6 (4-20) mA/RS485 /24V DC à double sortie à six fils |
Réservoir/niveau de protection |
L Aluminium/IP67 Une seule cavité B Aluminium/IP67 à double cavité J acier inoxydable 304/IP68 à cavité unique |
Ligne d'entrée de câble |
M M20*1.5 N 1⁄2 NPT |
