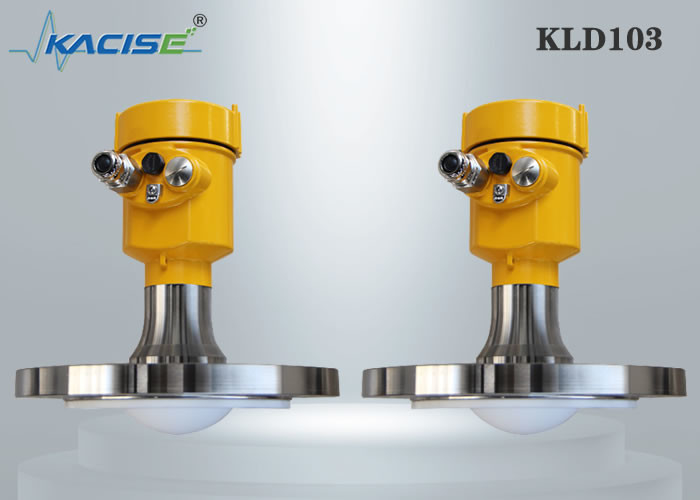

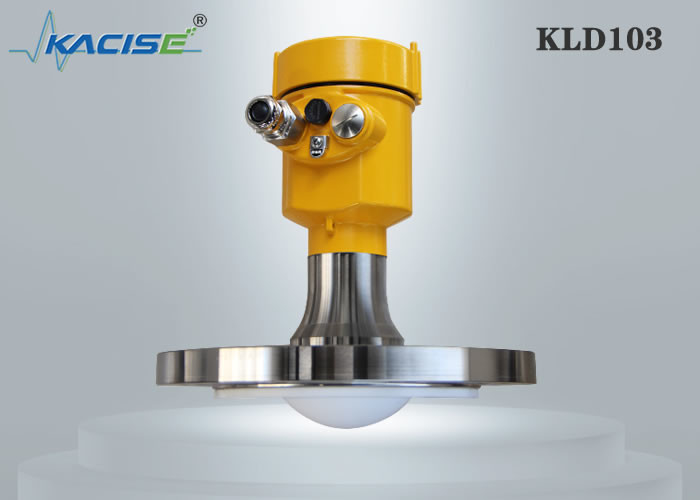

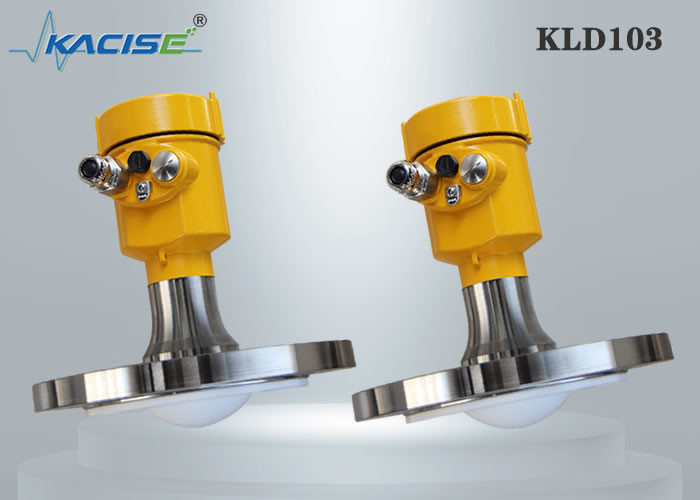

Émetteur de niveau d'eau de radar de mètre de niveau du fluide de la haute précision KLD103

mètre de niveau de radar de 80G FM

Principe de mesure
Un signal radar est émis par l'intermédiaire d'une antenne, reflétée de la surface de produit et a reçu après un moment T. Le principe de radar utilisé est FMCW (onde continue à fréquence modulée).
Le FMCW-radar transmet un signal à haute fréquence dont la fréquence augmente linéairement pendant la phase de mesure (a appelé le champ de fréquence). Le signal est émis, réfléchi sur la surface de mesure et a reçu avec un à retard de temps, le temps de retard de T., t=2d/c, où d est la distance à la surface de produit et c est la vitesse de la lumière dans le gaz au-dessus du produit.
Pour davantage de traitement des signaux la différence Δf est calculée à partir de la fréquence transmise réelle et de la fréquence reçue. La différence est directement proportionnelle à la distance.
Une grande différence de fréquence correspond à une grande distance et vice versa. La différence Δf de fréquence est transformée par l'intermédiaire de Fourier Transform rapide (FFT) en spectre de fréquence et alors la distance est calculée du spectre. Les résultats de niveau de la différence entre la taille de réservoir et la distance mesurée.

1. Émetteur
2. Mélangeur
3. Antenne
4. Distance à la surface de produit, où le changement de la fréquence est proportionnel pour distancer
5. Différentiel à retard de temps, Δt
6. Fréquence différentielle, Δf
7. Fréquence transmise
8. Fréquence reçue
9. Fréquence
10. Temps

Les principaux avantages du mètre de niveau de radar de FM de la série KLD103 sont comme suit :

• Basé sur la puce auto-développée de radiofréquence d'onde millimétrique de CMOS, il réalise une structure plus compacte de radiofréquence, un rapport signal/bruit plus élevé, et une plus petite zone en angle mort.
• La largeur de bande 5GHz de fonctionnement permet au produit d'avoir une résolution de mesure et une exactitude plus élevées de mesure.
• L'angle de faisceau le plus étroit de l'antenne 3°, l'interférence dans l'environnement d'installation a moins d'impact sur l'instrument, et l'installation est plus commode.
• Des longueurs d'onde plus courtes et de meilleures propriétés de réflexion sur les surfaces solides.
• Correction à distance de soutien et hausse à distance, réduire le délai d'attente et améliorer l'efficacité de travail.
• Élimination des imperfections de Bluetooth de téléphone portable de soutien, commode pour les travaux d'entretien sur place de personnel.

Paramètre technique

Taille de produit (unité : millimètre)

Application de champ
