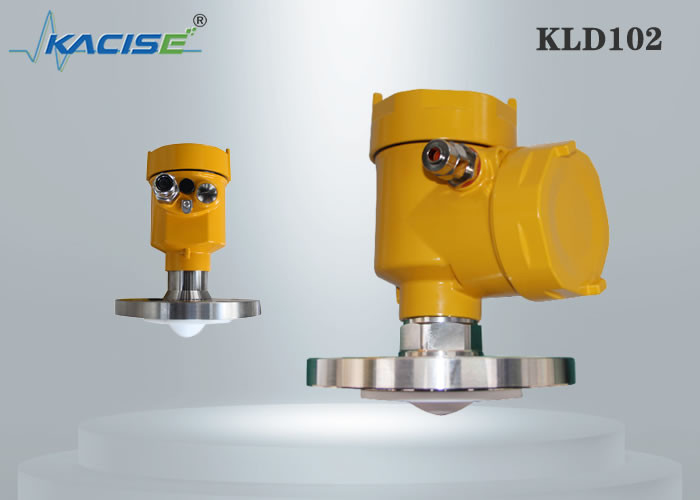

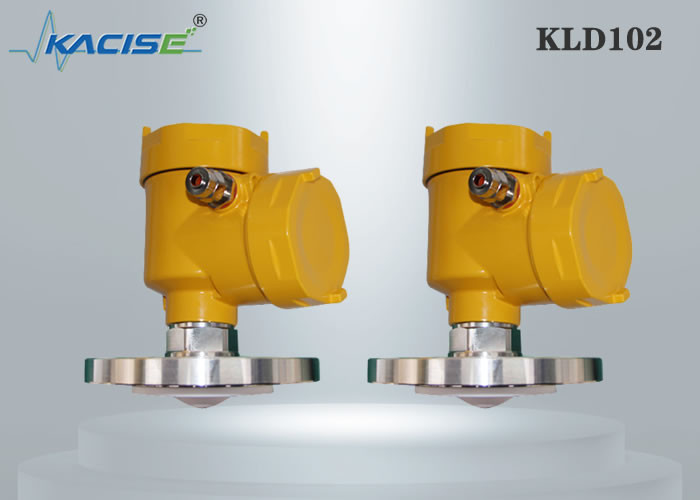

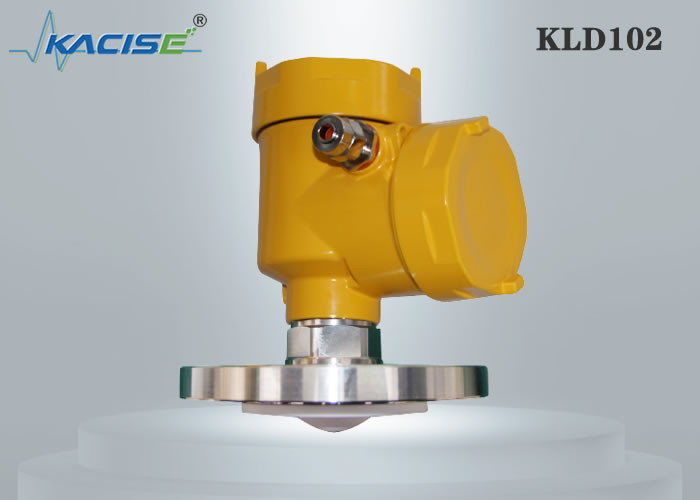

KLD102 Le compteur de niveau radar et le compteur de niveau radar de l'eau pour mesurer le niveau ou la distance du liquide avec le niveau de protection IP67

80G FM Radar niveau-mètre

Principe:
Le principe général de l'indicateur de niveau radar à ondes continues FM est que le radar émet des ondes électromagnétiques sur le dessus du réservoir,et les ondes électromagnétiques sont reçues par le radar après avoir été réfléchies par le milieuLa différence de fréquence δf entre le signal reçu et le signal transmis est proportionnelle à la distance R de la surface du milieu:R = C (vitesse) *δf (différence de fréquence) /2/K (pente de modulation de fréquence)Comme la vitesse de la lumière C et la pente de modulation de fréquence K sont connues,la différence de fréquence δf peut être estimée pour obtenir la distance R de la position d'installation du radar à la surface du matériau, puis à travers la hauteur totale connue du réservoir, soustraire la distance spatiale du radar à la surface du matériau (appelée hauteur vide) pour obtenir la hauteur du niveau du matériau.

Caractéristique:
1. radar à ondes millimétriques, avec une précision de mesure allant jusqu'à ± 1 mm et une zone aveugle minimale de 0,1 m.
2La taille plus petite de l'antenne permet de mesurer plus de conditions de travail.
3Une variété d'antennes de lentilles, un angle de lancement plus réduit, une énergie plus concentrée, un signal d'écho plus fort, dans les mêmes conditions industrielles et minières,par rapport à d'autres produits radar ont une plus grande fiabilité.
4Avec une plus grande pénétration, il peut être utilisé normalement même en cas d'adhérence et de condensation.
5La portée du signal dynamique est plus grande et la mesure du milieu à faible constante diélectrique est plus stable.
6. une variété de modes de mesure, le temps de réaction du radar en mode de mesure rapide est inférieur à 1S.

Paramètre technique

Communication et débogage
L'instrument peut être débogué par LDM sur le terrain, et peut également être débogué du côté du PC avec le logiciel d'ordinateur hôte en option.
pour communiquer avec:
1. câble série USB à RS485 (système à quatre fils);
2. câble série USB à TTL (système à deux fils);
3. USB au modem Hart (système à deux fils) pour la communication.
4Grâce au débogage Bluetooth du téléphone portable, le débogage sur place est plus sûr et plus pratique.
5Réseau 4G, débogage à distance via le module à distance.

Taille du produit (unité: mm)

Application sur le terrain
