Contrôleur d'affichage numérique de la série KDI
Introduction au projet
Le contrôleur d'affichage de la série KDI est polyvalent pour mesurer et contrôler les températures, les pressions, les niveaux de liquide, les longueurs, etc. Un microprocesseur est utilisé pour le traitement numérique,assurant une correction linéaire très précise des signaux non linéaires.

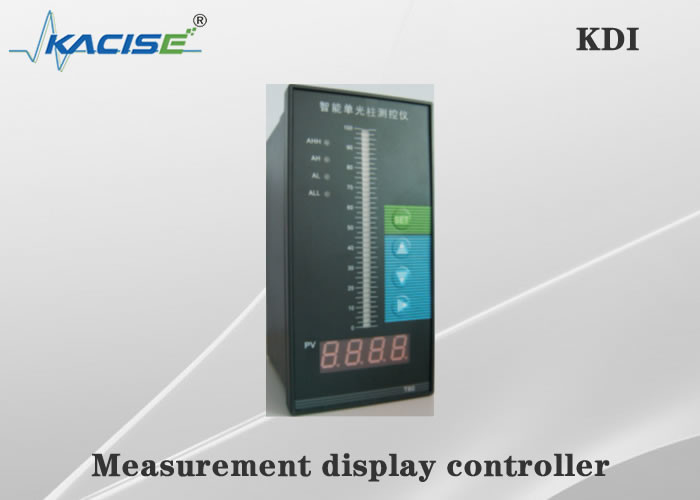

Il combine l'affichage numérique et analogique.tandis que la colonne lumineuse de 40 lignes offre un affichage clair et intuitif pour une comparaison facile des paramètres.
Les utilisateurs peuvent accéder aux paramètres internes tels que le type d'entrée et les paramètres de communication.Grâce à une technologie avancée,.
Le contrôleur prend en charge la communication multi-machine avec des fonctions série standard à double sens (RS - 232C, etc.) et des débits de signaux réglables (300 - 9600 bps).Il peut communiquer avec des appareils comme les ordinateurs et les PLC pour former un système intelligentAvec les collecteurs de données et les logiciels de contrôle industriel chinois, la gestion du réseau entre plusieurs instruments et les ordinateurs hôtes est facilement réalisée.
Caractéristiques
· Nouveau concept de réglage automatique numérique de l'ordinateur
· Affichage de mesure clair et transparent
· Prise en charge de la communication réseau multi-machine, le protocole de communication peut être librement réglé
· Interface définie par l'utilisateur entièrement ouverte
· Régler le paramètre d'arrêt de la rétention permanente et le paramètre de verrouillage de mot de passe
· Compensation de jonction à froid entièrement numérique
· Taille de la structure extérieure de plusieurs tailles
· Mode d'alimentation en courant alternatif et en courant continu
Paramètres
Correspondance avec le capteur de température d'indexation standard:
| Signal d'entrée |
Indexation
Je ne veux pas.
|
Résolution |
Capteur |
Portée |
| B. Pour |
1 |
Platine30- du platine6le rhodium
|
400°1800°C |
| S |
1 |
Platine10- du platine |
0 ̊1600°C |
| Le K. |
1 |
autres produits de traitement des eaux usées |
0 ̊1300°C |
| E |
1 |
autres produits de l'industrie des métaux
|
0 ‰ 1000°C |
| Je |
1 |
D'une teneur en fer de moins de 30 g
|
0 ‰ 1200°C |
| T |
0.1 |
D'une teneur en cuivre de
|
- 199,9 ≈ 3200°C |
| Je suis |
1 |
Poudre de bois3- du tungstène25
|
0 ∼ 2300°C |
| Pt100 |
1 |
Résistance thermique du platine R0= 100Ω |
-199°C à 650°C |
| Pt100 |
0.1 |
Résistance thermique du platine R0= 100Ω |
- 199,9°C à 320°C |
| Cu50 |
0.1 |
Résistance thermique du cuivre R0= 50Ω |
-50°C à 150°C |
avec émetteur de signal standard:
| Signal d'entrée |
Signaux standard
Portée
|
Résistance à l'entrée |
Émetteur correspondant |
Plage de mesure |
|
signal de plusieurs mV
0 ′ 10 mA
4 ′ 20 mA
0 ̊5V
1 ̊5V
30 ̊350Ω
|
≥ 10 MΩ
≤ 250Ω
≤ 250Ω
≥ 250 KΩ
≥ 250 KΩ
|
émetteur de hall
compatibles avec les instruments de type DDZ-II
compatibles avec les instruments de type DDZ-III
compatibles avec les instruments de type DDZ-II
compatibles avec les instruments de type DDZ-III
compatibles avec les résistances à pression à distance
|
réglé selon les besoins de l'utilisateur.
Région:
- 1999 ¢9999
|
Principaux paramètres techniques
| Signal d'entrée |
Analogue |
Résistance: résistance thermique standard (résistance à la pression à distance telle que Pt100, Cu50)
Couples galvaniques: thermocouples standard (B, S, K, E, J, T, WRe, etc.)
Courant: 0 à 10 mA, 4 à 20 mA, 0 à 20 mA, etc. (impédance d'entrée ≤ 250Ω)
Voltage: 0 à 5V, 1 à 5V, etc. ((Impédance d'entrée ≥ 250Ω)
|
| Plage de mesure |
-1999 à 1999 |
| Précision |
00,2% FS ± 1 ou 0,5% FS ± 1 |
| Résolution |
1, 0.1, 0,01 ou 0.001 |
| Compensation de la température |
0 à 50 |
| Méthode d'affichage |
-19999~9999 affichage des valeurs mesurées
-19999~9999 affichage des valeurs réglées
Affichage de la colonne lumineuse de 0 à 100% de la valeur mesurée
Affichage de l'état de fonctionnement des LED
|
| Précision de la colonne lumineuse |
La précision de l'affichage de la colonne lumineuse est de 1% |
| Méthode de contrôle |
Position ON / OFF avec contre-réaction |
| Signal de sortie |
Analogue
production
|
DC 0-5V (capacité de charge ≤ 250Ω)
DC 1 à 5 V (capacité de charge ≤ 250Ω)
DC 0 à 10 mA (capacité de charge ≤ 750Ω)
DC 4 ~ 20mA (capacité de charge ≤ 500Ω)
|
|
Commutateur
production
|
Sortie de commande du relais - Relais ON/OFF avec contre-réaction
Capacité de contact: AC220V/3A; DC24V/6A (charge résistive)
Sortie de silicium contrôlable-SCR (impulsion de passage à zéro contrôlable), peut déclencher le silicium contrôlable: 400V/100A
Sortie du relais à l'état solide - sortie SSR (signal de contrôle du relais à l'état solide), 6 ~ 24 / 30mA (la tension ne peut pas être réglée)
|
|
La communication
production
|
Mode d'interface - Interface de communication série standard à double sens: RS-485, RS-232C, RS-422 etc. |
| Produit d'alimentation |
DC24V, capacité de charge ≤ 30mA |
| méthode de contrôle |
Contrôle de limite facultatif 1~4, indication LED. Le mode de commande est le relais ON/OFF avec contre-réaction (l'utilisateur peut le régler librement)
|
| précision de contrôle |
± 1 |
| Mode d'alarme |
Vous pouvez sélectionner 1 ~ 4 alarme limite, indication LED. Le mode de contrôle est le relais ON / OFF avec contre-réaction (l'utilisateur peut le régler librement) |
| Précision de l'alarme |
± 1 |
| Compensation de la température |
Compensation automatique de la température numérique à 0°5°C |
| Réglage des paramètres |
• Type de panneau tactile
• La valeur de réglage des paramètres est maintenue en permanence lorsque l'alimentation est coupée
• valeur de réglage des paramètres Password Lock
|
| Méthode de protection |
• Alarme de déconnexion de la boucle d'entrée (lorsque le thermocouple ou la résistance est entré), sortie du relais, indication LED
• Alarme d'entrée sur/sous la plage
• Réinitialisation automatique de la puissance sous tension
•Réinitialisation automatique anormale du travail (chien de garde)
|
| Communication en ligne |
Le protocole de communication est un système à deux fils, un système à trois fils ou un système à quatre fils (par exemple, RS485, RS232C, RS422, etc.) peut également être spécifiquement demandé par l'utilisateur.Le débit baud de 300 à 9 6 0 0 bps peut être réglé librement par les paramètres internes de l'instrumentL'interface et l'unité principale sont séparées par photoélectricité et la distance de communication peut atteindre 1,2 km. Le système adopte le mode de communication maître-esclave.Toute la boucle de commande a seulement besoin d'un deux (troisL'ordinateur supérieur peut appeler le numéro d'appareil défini par l'utilisateur et appeler la scène de chaque instrument à tout moment.et peut être utilisé pour définir les paramètres internes de l'instrumentÉquipé d'un collecteur de données et d'un logiciel de contrôle industriel, il peut réaliser une communication en ligne entre plusieurs instruments et un ou plusieurs micro-ordinateurs. |
| Environnement d'utilisation |
• Température ambiante 0°5°C
• Humidité relative ≤ 85 RH
• Évitez les gaz corrosifs
|
| Énergie |
Type normal:
• Une source d'alimentation linéaire C 220 V + 10 - 15 % (50 Hz ± 2 Hz)
Type spécial:
• A C 90 ~ 260 V - commutateur de puissance
• D C 24 V ± 2 V - alimentation par coupure
|
| Consommation d'électricité |
• ≤ 5 W (alimentation linéaire A C 220 V)
• ≤ 4 W (alimentation par commutateur A C 90 V ~ 265 V)
• ≤ 4 W (alimentation électrique D C 4 V)
|
| Le poids |
420g (alimentation linéaire AC220V) |
Les dimensions
Taille de l'ouverture du cadran (en mm)
- série C80.T880 (type horizontal)
- série C40 (type horizontal)
- série C70 (type horizontal)
- série C10 (type horizontal)
-S80 série ST80 (verticale)
-Série S40 (verticale)
- Série C90
Informations sur les commandes
| Modèle |
Le code |
Définition |
| Le KID- |
|
|
|
|
|
|
|
|
|
|
|
| Caractéristique d'apparence |
C
S
|
|
|
|
|
|
|
|
|
|
Appareil d'affichage horizontal (note 1)
Appareil d'affichage vertical (note 1)
|
| Les dimensions |
1
4
7
8
9
|
|
|
|
|
|
|
|
|
48 x 48 mm
Le nombre d'étoiles est déterminé par le nombre d'étoiles.
Pour les appareils à moteur à combustion
La taille de l'échantillon doit correspondre à la taille de l'échantillon.
96 x 96 mm
|
| Contrôle |
01
03
04
|
|
|
|
|
|
|
|
Affichage des mesures
Contrôle de la double limite
Quatre réglages de limite ou quatre sorties d'alarme de limite (note 2)
|
| méthode de communication |
|
|
|
|
|
|
|
Voir "Méthode de communication" |
| Produits |
|
|
|
|
|
|
Voir "Méthode de sortie des instruments" |
| Résultats de l'analyse |
|
|
|
|
|
Voir "Code de sélection du type d'entrée" |
| Méthode de première alerte |
N
H est
L
|
|
|
|
Aucune alarme (peut être omise)
Contrôle/alarme de limite supérieure (quatre contrôles/alarmes de limite 2H note 2)
Commande/alarme de limite inférieure (quatre commandes/alarmes de limite inférieure note 2L)
|
| Deuxième méthode d'alarme |
N
H est
L
|
|
|
Aucune alarme (peut être omise)
Contrôle/alarme de limite supérieure (quatre contrôles/alarmes de limite 2H note 2)
Commande/alarme de limite inférieure (quatre commandes/alarmes de limite inférieure note 2L)
|
| Produit d'alimentation |
P |
|
Dépôt de courant DC24V |
| Énergie |
W
T
|
L'alimentation en courant continu 24 V
L'alimentation électrique AC90 ~ 265V (alimentation électrique de commutation)
L'alimentation AC220V (l'alimentation linéaire peut être omise)
|
