| Lieu d'origine: | La Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | KLD801 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Carton |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Milieu: | liquide, non-corrosif | Chaîne de mesure: | 0.05m~10/20/30/60/100m |
|---|---|---|---|
| Connexion de processus: | G1 ½ A/1 fil du ½ TNP | La température de processus: | -40~80℃ |
| Pression de processus: | -0.1~0.3 MPA | Taille d'antenne: | antenne lenticulaire de 32mm |
| Matériel d'antenne: | PTFE | Précision: | ±1mm |
| Classe de protection: | IP67 | Fréquence centrale: | 80GHz |
| Angle de lancement: | 3° | Alimentation d'énergie: | DC24V/DC12~24V /AC220V |
| Enveloppe: | acier inoxydable en aluminium/en plastique/ | Sortie de signal: | 4… 20mA/HART protocol/RS485 Modbus |
| Surligner: | Capteur de niveau de double radar de la sortie RS485,Capteur de niveau liquide de radar continu,capteur de niveau de l'eau 20mA |
||

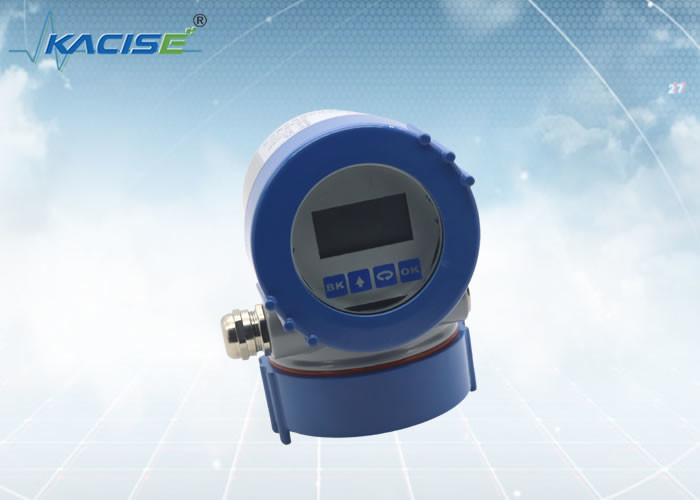

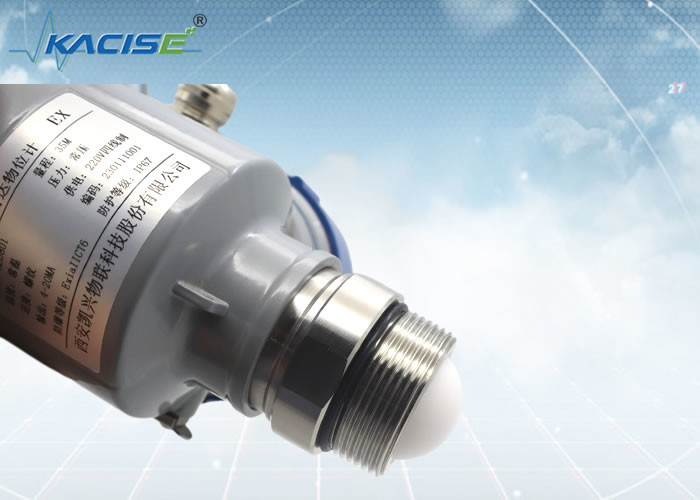

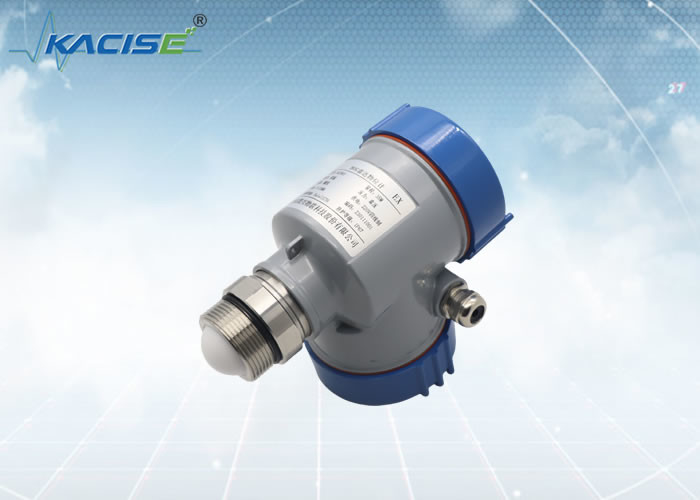

Capteur de niveau de radar de KLD801 80G FM
Introduction
Capteur de niveau de radar pour mesurer à la fréquence 80GHz. Les rayons de radar ont des capacités de focalisation uniques. Comparé au radar 26G ou 6G, il a les caractéristiques d'une plus haute fréquence, d'une longueur d'onde plus courte, d'un plus petit angle de faisceau et d'une énergie plus concentrée. Même dans des navires avec les parties intégrées telles que des serpentins de chauffage ou des dispositifs d'agitation, le capteur fournit des résultats fiables de mesure, et les dépôts sur les murs intérieurs de navire n'affectent pas les résultats précis de mesure.
L'indicateur de niveau de radar de KLD801 80G adopte la technologie à fréquence modulée de l'onde continue (FMCW). L'antenne transmet un signal radar à fréquence modulée au ton elevé, qui augmente linéairement dans la fréquence. Le signal radar transmis est reçu par la même antenne après avoir été reflété par le milieu mesuré. Au même moment, la différence de fréquence entre la fréquence transmise de signal et la fréquence reçue de signal est proportionnelle à la distance mesurée. Le signal différentiel rassemblé de fréquence est soumis à la transformée de Fourier rapide (FFT) d'obtenir le spectre de l'écho reflété, et la distance à la cible lunaire à mesurer est calculée basée sur ceci.
Caractéristique
Comparé au radar 26G ou 6G, le radar 80G a les caractéristiques d'une plus haute fréquence, d'une longueur d'onde plus courte, d'un plus petit angle de faisceau et d'une énergie plus concentrée. Ajouté à l'application de la technologie de FMCW, il a les caractéristiques suivantes :
|
KLD801
|
Milieu : liquide, non-corrosif Chaîne de mesure : 0.05m~10/20/30/60/100m Connexion de processus : G1 ½ A/1 fil du ½ TNP La température de processus : -40~80℃ Pression de processus : -0.1~0.3 MPA Taille d'antenne : antenne lenticulaire de 32mm Matériel d'antenne : PTFE Exactitude : ±1mm Classe de protection : IP67 Fréquence centrale : 80GHz Angle de lancement : 3° Alimentation d'énergie : /DC24V à deux fils System/DC12~24V à quatre fils System/AC220V à quatre fils Enveloppe : acier inoxydable en aluminium/en plastique/ Sortie de signal : protocole à deux fils de /4...20mA/HART Système à quatre fils : 4… 20mA/RS485 Modbus |
Diagramme standard de table de dimensions de fil
Dimension de produit
Unité dans le millimètre :
Méthode d'installation
Installation de fil
Application
