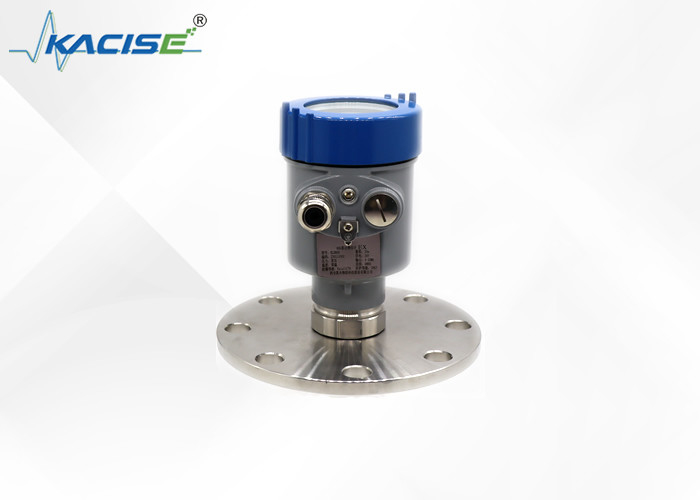

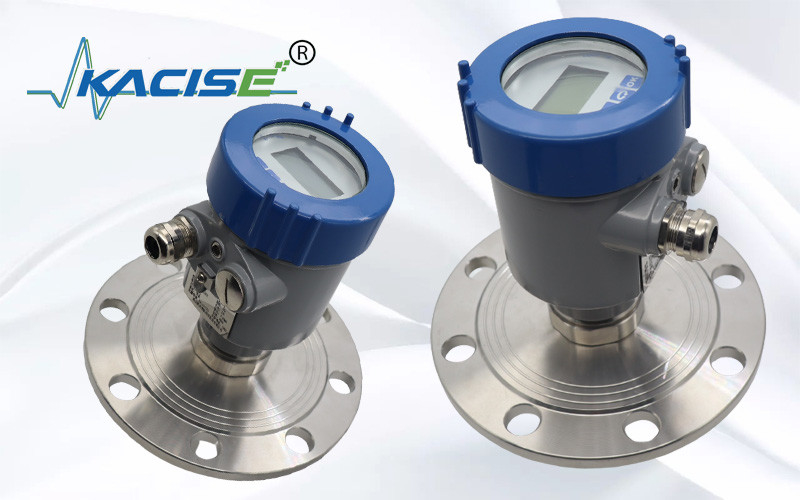

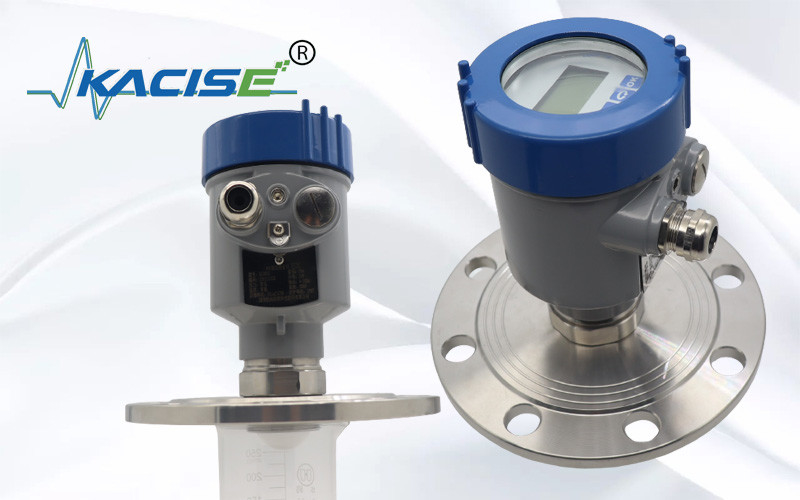

Transmetteur de niveau de liquide radar sans contact 30m haute pression 80G pour liquide légèrement corrosif
Description du produit
Le transmetteur de niveau de liquide radar sans contact 30m haute pression 80G est un excellent choix pour la manipulation de liquides légèrement corrosifs. Grâce à sa technologie radar 80G, il peut mesurer avec précision les niveaux de liquide jusqu'à 30 mètres, même sous haute pression. Sa conception sans contact réduit l'usure, assurant la durabilité et des lectures précises dans les applications industrielles exigeantes.
1. Dimension du produit
2. Principe de fonctionnement
L'antenne radar émet une impulsion de micro-ondes étroite qui est réfléchie lorsqu'elle atteint la surface du milieu testé, puis reçue à nouveau par le système d'antenne. Les signaux sont transmis au circuit électrique, puis convertis en signaux de niveau. La vitesse de transmission des micro-ondes étant très rapide, le temps utilisé pour la transmission des micro-ondes vers la surface du milieu testé, puis la réflexion, est presque nul.
3. Caractéristiques techniques
- Radar à ondes millimétriques, la précision de mesure peut atteindre ±2 mm, et la zone morte de mesure minimale est de 0,05 m.
- La taille plus petite de l'antenne permet la mesure de plus de conditions de travail.
- Une variété d'antennes à lentille, des angles de lancement plus petits, une énergie plus concentrée, des signaux d'écho plus forts et une fiabilité plus élevée que les autres produits radar dans les mêmes conditions industrielles et minières.
- Il a une pénétration plus forte et peut être utilisé normalement en cas d'adhérence et de condensation.
- La plage de signaux dynamiques est plus large et la mesure des milieux à faible constante diélectrique est plus stable.
- Modes de mesure multiples, réponse radar en mode de mesure rapide.
4. Spécifications techniques et sélections de modèles
| Modèle | KLD802 |
| Milieu | liquide non corrosif, liquide légèrement corrosif |
| Plage de mesure | 0,1 m~10/20/30/60/100 m |
| Raccordement process | bride ≥ DN80 |
| Température de process | -40～110℃ |
| Pression de process | -0,1～1,6 MPa |
| Taille de l'antenne | Antenne à lentille de 32 mm |
| Matériau de l'antenne | PTFE |
| Précision | ±1 mm (plage inférieure à 35 m) ±5 mm (plage entre 35 m et 100 m) |
| Classe de protection | P67 |
| Fréquence centrale | 80GHz |
| Angle de lancement | 3° |
| Alimentation | Deux fils /DC24V / quatre fils /DC12~24V / quatre fils /AC220V |
| Boîtier | aluminium/plastique/acier inoxydable |
| Sortie du signal | deux fils / protocole 4...20mA/HART quatre fils / 4...20mA/ RS485 Modbus |
5. Exigences d'installation
Lors de l'installation de l'instrument, éviter de l'installer au-dessus de l'entrée du matériau et essayer d'éviter divers objets qui affectent le signal, tels que les palettes d'agitation, etc.
6. Connexion électrique
Alimentation
(4～20) mA/HART(2 fils)
L'alimentation et le signal de courant de sortie partagent un câble blindé à deux conducteurs. Veuillez vous référer aux données techniques pour la plage de tension d'alimentation spécifique.
(4～20) mA(4 fils/6 fils)
L'alimentation doit être alimentée séparément, et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal de courant (le signal de courant et l'interface RS485 peuvent être sortis en même temps, et un câble blindé à six conducteurs est requis pour la sortie simultanée).
RS485/Modbus
L'alimentation doit être alimentée séparément, et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal numérique. (Le signal de courant et l'interface RS485 peuvent être sortis en même temps, et un câble blindé à six conducteurs est requis pour la sortie simultanée).
7. Connexion
8. Guide de sécurité
Veuillez respecter les exigences des réglementations locales d'installation électrique ! Suivez les réglementations locales en matière de santé et de sécurité du personnel. Toutes les opérations sur les composants électriques de l'instrument doivent être effectuées par des professionnels ayant reçu une formation formelle. Veuillez vérifier la plaque signalétique de l'instrument pour vous assurer que les spécifications du produit répondent à vos exigences. Veuillez vous assurer que la tension d'alimentation est conforme aux exigences de la plaque signalétique de l'instrument.
9. Degré de protection
Cet instrument répond pleinement aux exigences de la classe de protection IP66/67, veuillez assurer l'étanchéité du presse-étoupe. Comme indiqué ci-dessous :
Comment s'assurer que l'installation répond aux exigences de la norme IP67 :
- Assurez-vous que le presse-étoupe n'est pas endommagé.
- Assurez-vous que le câble n'est pas endommagé.
- Veuillez vous assurer que les câbles utilisés répondent aux exigences des réglementations de connexion électrique.
- Avant d'entrer dans l'interface électrique, courbez le câble vers le bas pour vous assurer que l'eau ne s'écoulera pas dans le boîtier, voir ①
- Veuillez serrer le presse-étoupe, voir ②
- Veuillez boucher l'interface électrique inutilisée avec un bouchon aveugle, voir ③
10. Linéarité du capteur
Angle du faisceau
L'angle du faisceau est l'angle du faisceau auquel la densité d'énergie de l'onde radar atteint la moitié de sa valeur maximale (largeur à 3 dB). Les micro-ondes émettent des signaux hors de la portée du faisceau et peuvent être réfléchies par des objets interférents.
| Diamètre de l'antenne à lentille | Antenne à lentille Φ32mm | Antenne à lentille Φ42mm | Antenne à lentille Φ76mm | Antenne à lentille Φ74,7mm avec purge d'air |
| Angle du faisceau | 7° | 6° | 3° | 3° |
Plus la taille de l'antenne est grande et plus l'angle du faisceau α est petit, moins d'échos d'interférence seront générés.
Pour des mesures plus précises, évitez d'installer des dispositifs internes (tels que des interrupteurs de fin de course, des capteurs de température, des bases, des anneaux à vide, des bobines chauffantes, des déflecteurs, etc.) dans la plage du faisceau de signaux.
