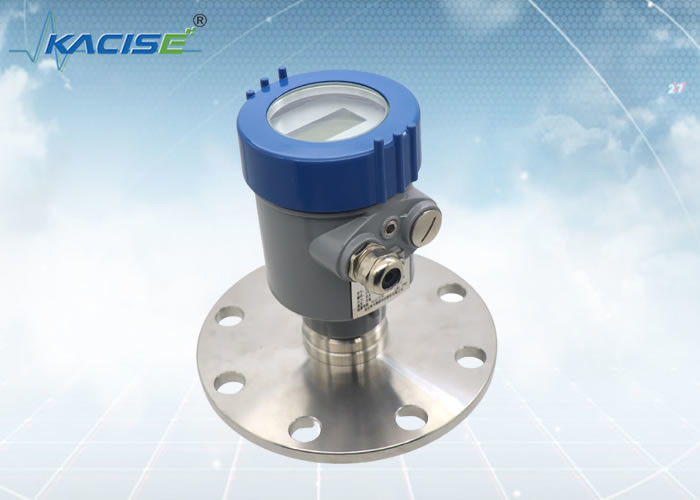

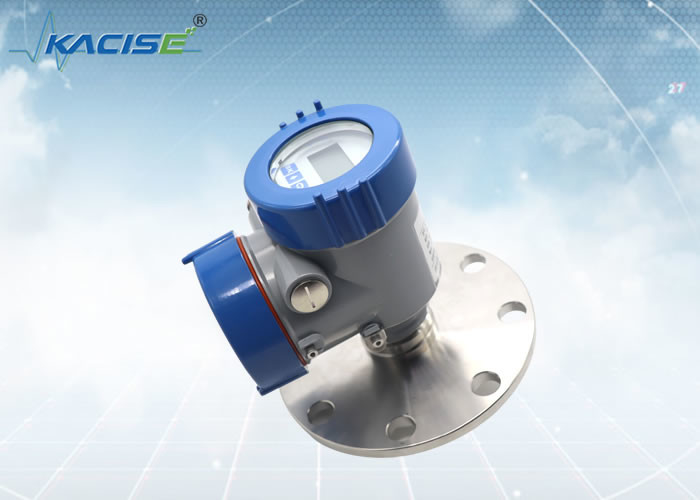

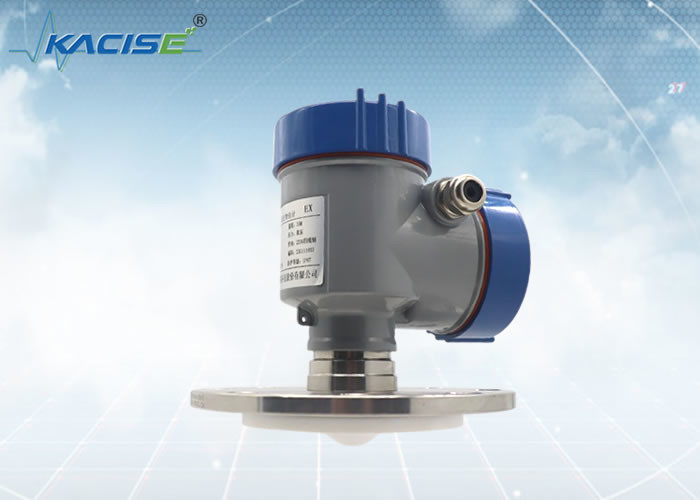

Capteur de niveau de radar de KLD803 80G FM
Introduction
Les avantages de choisir le protocole de CERF incluent principalement ; capacité numérique, capacité analogue, disponibilité et interopérabilité. Ce protocole peut également être utilisé avec différents dispositifs et capteurs. Des dispositifs basés sur des protocoles de CERF sont intensivement acceptés dans les industries.
Effet de plage de fréquence de niveau d'émetteur de radar sur la mesure
L'indicateur de niveau de radar émet les ondes électromagnétiques par l'antenne. Plus la fréquence de l'onde électromagnétique est haute, plus l'énergie de l'onde électromagnétique est haute. Plus la longueur d'onde est courte, plus le phénomène de dispersion est évident. Réciproquement, plus l'énergie est inférieure, plus la longueur d'onde est longue, et l'énergie n'est pas facilement absorbée par la couche de phase gaseuse.
Pour l'antenne de même taille, un capteur de niveau liquide avec une longueur d'onde de 1,2 cm et une fréquence de 26 gigahertz a un gain 6 fois plus haut que cela d'un capteur de niveau liquide avec une longueur d'onde de 3 cm et une fréquence de 10 gigahertz. (Remarques : Le gain d'antenne est un paramètre indiquant le degré de concentration en rayonnement d'une antenne directrice).
La largeur de faisceau globale d'un indicateur de niveau de radar est inversement proportionnelle à la fréquence du dispositif. Par conséquent, pour la même antenne de diamètre, si la fréquence de l'indicateur de niveau de radar est augmentée, la largeur de poutre sera inférieure à celle de l'équipement inférieur de fréquence, et la poutre étroite peut réduire au minimum l'influence du bec, du mur de réservoir et de l'interférence.
En même temps, la gamme de mesure de l'indicateur de niveau de radar est également affectée par des facteurs tels que la fréquence, la taille d'antenne, la constante diélectrique du liquide, et les conditions de traitement.
Caractéristique
- À haute fréquence
- Protocole de cerf de soutien
|
KLD803
|
Milieu : liquide corrosif fort, vapeur, mousse
Chaîne de mesure : 0.1m~10/20/30/60/100m
Connexion de processus : ≥ DN50 de bride
La température de processus : -40~130℃
Pression de processus : -0.1~2.5MPa

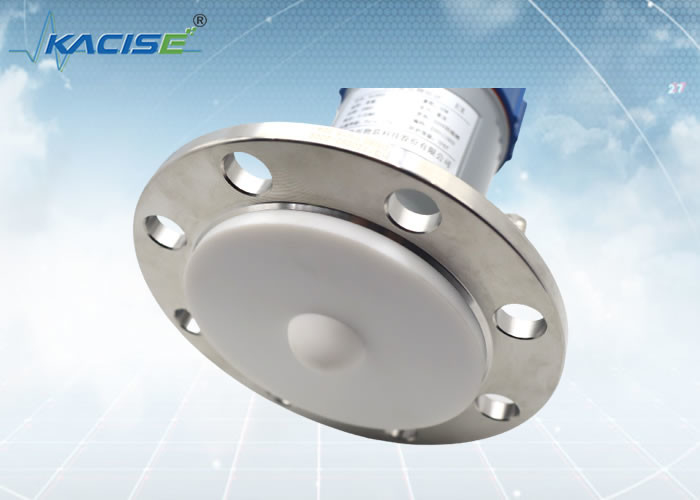

Taille d'antenne : antenne lenticulaire de 34mm (selon la taille de bride)
Matériel d'antenne : PTFE
Exactitude : ±1mm (gamme en-dessous de 35m)
±5mm (gamme entre 35m et 100m)
Classe de protection : IP67
Fréquence centrale : 80GHz
Angle de lancement : 3°
Alimentation d'énergie : /DC24V à deux fils
/DC12 à quatre fils ~24V
/AC220V à quatre fils
Enveloppe : acier inoxydable en aluminium/
Sortie de signal : protocole à deux fils de /4...20mA/HART
4… 20mA/à quatre fils RS485 Modbus
|
Dimension de produit
Unité dans le millimètre :
Méthode d'installation
Installation de bride
En employant l'installation de bride, la distance minimum entre l'instrument et le mur de réservoir devrait être 200mm.
- avion de la donnée
- centre de navire ou axe de symétrie
Levage de l'installation
La technologie Cie., Ltd d'opto-électronique de Xi'an Kacise se considère un fournisseur et un fabricant de solution. Nous offrons la flexibilité maximale et une offre coût-optimisée pour nos clients d'OEM.
Ce que nous pourrions fournir :
La gamme inclut la version de coquille/couleur adaptée aux besoins du client, le type de fil (fil de G-Thread/NPT), le logiciel, les copies, le manuel et le catalogue adaptés aux besoins du client. Si vous êtes intéressé à installer sur votre côté, le module de radar est disponible à coup sûr.
