| Lieu d'origine: | La Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | KLD802 |
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Milieu: | liquide non-corrosif, liquide légèrement corrosif | Chaîne de mesure: | 0.1m~10/20/30/60/100m |
|---|---|---|---|
| Connexion de processus: | ≥ DN80 de bride | La température de processus: | -40~110℃ |
| Pression de processus: | -0.1~1.6MPa | Taille d'antenne: | antenne lenticulaire de 32mm |
| Matériel d'antenne: | Remplir de PTFE/overall | Exactitude: | ±1mm/±5mm |
| Classe de protection: | IP67 | Fréquence centrale: | 80GHz |
| Angle de lancement: | 3° | Alimentation d'énergie: | DC24V/DC12~24V /AC220V |
| Enveloppe: | acier inoxydable en aluminium/en plastique/ | Sortie de signal: | 4… 20mA/HART protocol/RS485 Modbus |
| Surligner: | Détecteur radar RS485,Détecteur radar enfermant d'acier inoxydable,système de contrôle de niveau d'eau 20mA |
||

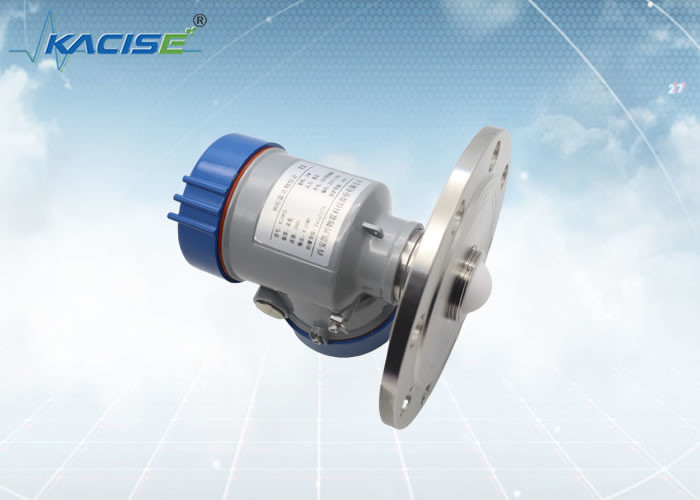

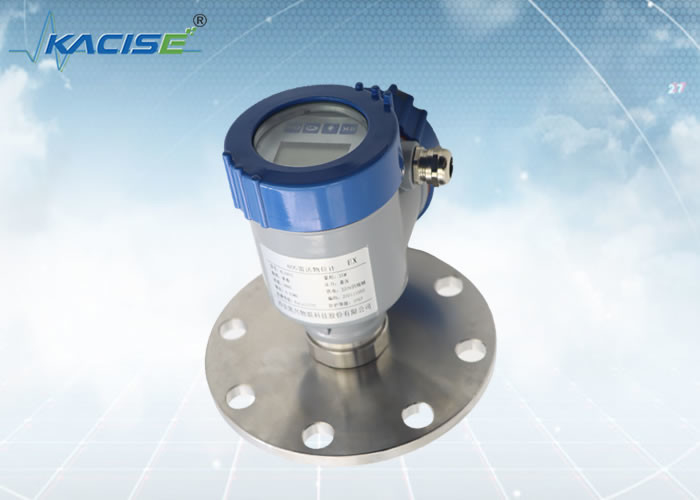

Capteur de niveau de radar de KLD802 80G FM
Introduction
L'antenne de capteur de niveau de radar émet et impulsion étroite de micro-onde. Cette impulsion propage dans l'espace à la vitesse de la lumière. Quand elle rencontre la surface du milieu mesuré, une partie de son énergie est réfléchie de retour et reçue par la même antenne. L'intervalle entre l'impulsion transmise et l'impulsion reçue est proportionnel à la distance de l'antenne à la surface du milieu mesuré.
Caractéristique
·Basé sur la puce auto-développée de l'onde millimétrique de CMOS rf, il peut réaliser une architecture plus compacte de rf, un rapport signal/bruit plus élevé et un plus petit angle mort.
la largeur de bande 5GHz fonctionnante permet au produit d'avoir une résolution de mesure et une exactitude plus élevées de mesure.
·L'angle de faisceau le plus étroit d'antenne de 3 °, l'interférence dans l'environnement d'installation a moins d'impact sur l'instrument, et l'installation est plus commode.
Avec une longueur d'onde plus courte et de meilleures caractéristiques de réflexion sur la surface solide, il n'est pas nécessaire d'employer la bride universelle pour viser.
Correction à distance de soutien et hausse à distance, réduire le délai d'attente et améliorer l'efficacité de travail.
·Correction de Bluetooth de soutien des téléphones portables, commode pour l'entretien sur place
|
KLD802
|
Milieu : liquide non-corrosif, liquide légèrement corrosif
Chaîne de mesure : 0.1m~10/20/30/60/100m Connexion de processus : ≥ DN80 de bride La température de processus : -40~110℃ Pression de processus : -0.1~1.6MPa Taille d'antenne : antenne lenticulaire de 32mm Matériel d'antenne : PTFE Exactitude : ±1mm (gamme en-dessous de 35m) ±5mm (gamme entre 35m et 100m) Classe de protection : IP67 Fréquence centrale : 80GHz Angle de lancement : 3° Alimentation d'énergie : /DC24V à deux fils /DC12 à quatre fils ~24V /AC220V à quatre fils Enveloppe : acier en aluminium/sainless Sortie de signal : protocole à deux fils de /4...20mA/HART à quatre fils/4… 20mA/RS485 Modbus |
Installation
Conditions d'installation
En installant l'instrument, évitez de l'installer au-dessus de l'admission matérielle, et essayez d'éviter les divers objets qui affectent le signal, tel que remuer des palettes, etc.
Dans des conditions extrêmement complexes de travail, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans le secteur avec un rayon de 20cm portés sur le point d'installation.
Diagramme de connexion d'installation :
La hauteur maximum H de bobine d'installation maximum dépend du diamètre D de bobine d'installation et de la taille de l'angle de lancement de produits.
La connexion trop longue d'installation affectera la représentation de radar.
Dimensions
Dimension enfermante
Unité dans le millimètre :
Production :
La technologie Cie., Ltd d'opto-électronique de Xi'an Kacise se considère un fournisseur et un fabricant de solution. Nous offrons la flexibilité maximale et une offre coût-optimisée pour nos clients d'OEM.
Ce que nous pourrions fournir :
La gamme inclut la version de coquille/couleur adaptée aux besoins du client, le type de fil (fil de G-Thread/NPT), le logiciel, les copies, le manuel et le catalogue adaptés aux besoins du client. Si vous êtes intéressé à installer sur votre côté, le module de radar est disponible à coup sûr.
