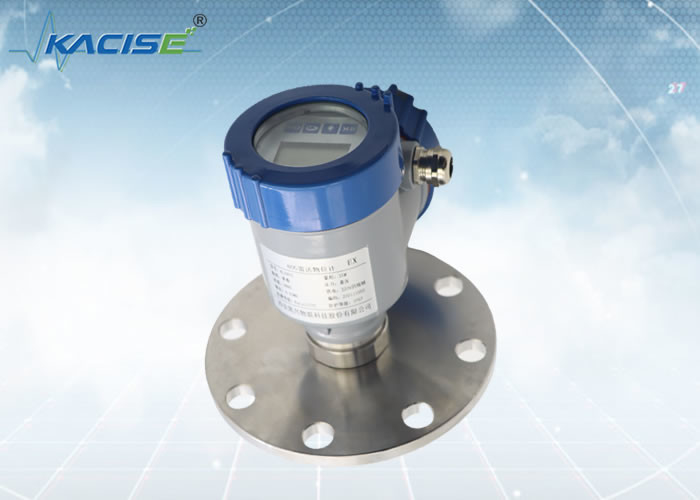

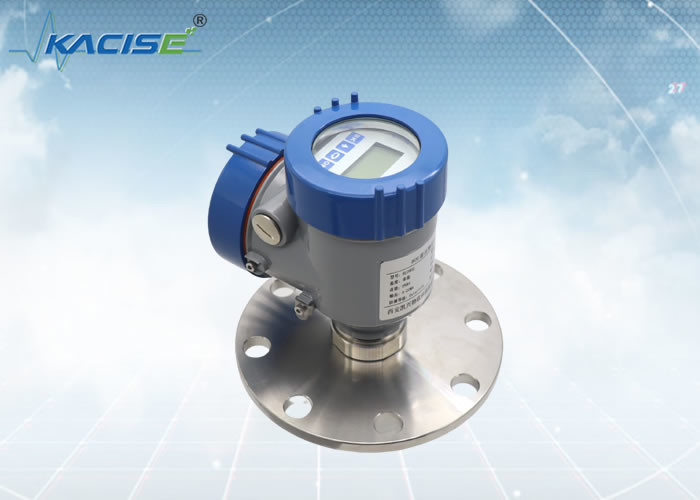

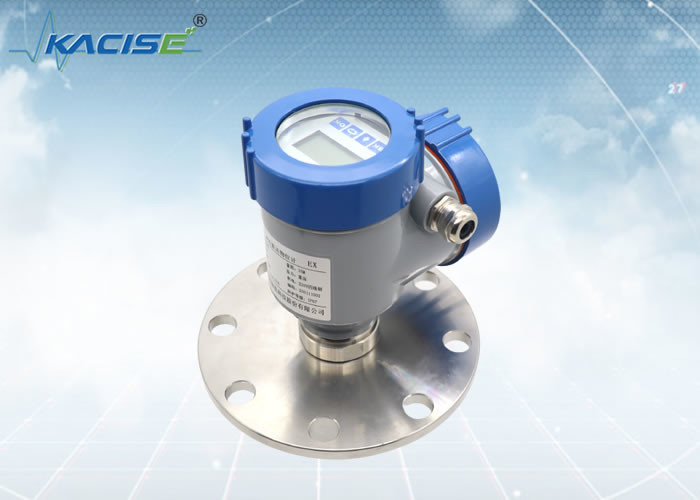

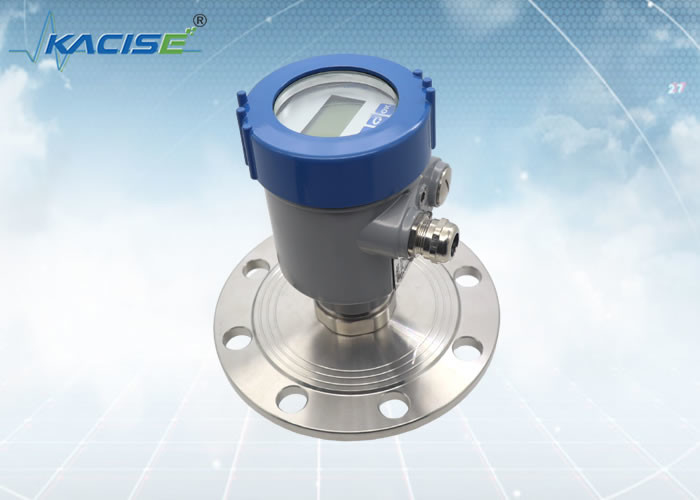

Capteur de niveau de radar de KLD802 80G FM
Introduction
Les avantages de choisir le protocole de CERF incluent principalement ; capacité numérique, capacité analogue, disponibilité et interopérabilité. Ce protocole peut également être utilisé avec différents dispositifs et capteurs. Des dispositifs basés sur des protocoles de CERF sont intensivement acceptés dans les industries.
Communication et commission
L'instrument peut être corrigé par l'affichage à cristaux liquides sur le site, et le logiciel supérieur facultatif peut également être corrigé sur le PC. La communication entre l'instrument et le PC est effectuée par les manières suivantes :
1. USB au câble de la porte série RS485 (système à quatre fils) ;
2. USB au câble de porte série de TTL (système à deux fils) ;
3. USB au Cerf-modem (système à deux fils) pour la communication.
4. Par l'élimination des imperfections de Bluetooth des téléphones portables, l'élimination des imperfections sur place est plus sûre et plus commode.
5. 4G réseau, élimination des imperfections à distance par le module à distance.
Caractéristique
· Exactitude de mesure
L'exactitude de mesure du mètre de niveau à fréquence modulée de radar à ondes entretenues de terahertz est ±1mm. Mesure fiable et à haute précision. Elle réduit vraiment la charge de travail des opérateurs de champ.
·Sensibilité
Il a la sensibilité trois réglable. Quand la sensibilité élevée est choisie, le temps de réponse de radar est moins que 1S.
|
KLD802
|
Milieu : liquide non-corrosif, liquide légèrement corrosif
Chaîne de mesure : 0.1m~10/20/30/60/100m
Connexion de processus : ≥ DN80 de bride
La température de processus : -40~110℃
Pression de processus : -0.1~1.6MPa
Taille d'antenne : antenne lenticulaire de 32mm
Matériel d'antenne : PTFE
Exactitude : ±1mm (gamme en-dessous de 35m)
±5mm (gamme entre 35m et 100m)
Classe de protection : IP67
Fréquence centrale : 80GHz
Angle de lancement : 3°
Alimentation d'énergie : /DC24V à deux fils
/DC12 à quatre fils ~24V
/AC220V à quatre fils
Enveloppe : acier en aluminium/sainless
Sortie de signal : protocole à deux fils de /4...20mA/HART
à quatre fils/4… 20mA/RS485 Modbus
|
Installation
installation 1.Flange
En employant l'installation de bride, la distance minimum entre l'instrument et le mur de réservoir devrait être 200mm.
①avion de la donnée
②centre de navire ou axe de symétrie
installation 2.Hoisting
Conditions d'installation
En installant l'instrument, évitez de l'installer au-dessus de l'admission matérielle, et essayez d'éviter les divers objets qui affectent le signal, tel que remuer des palettes, etc.
Dans des conditions extrêmement complexes de travail, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans le secteur avec un rayon de 20cm portés sur le point d'installation.
Diagramme de connexion d'installation :
La hauteur maximum H de bobine d'installation maximum dépend du diamètre D de bobine d'installation et de la taille de l'angle de lancement de produits.
La connexion trop longue d'installation affectera la représentation de radar.
Dimensions
Dimension enfermante
Unité dans le millimètre :
Production :
La technologie Cie., Ltd d'opto-électronique de Xi'an Kacise se considère un fournisseur et un fabricant de solution. Nous offrons la flexibilité maximale et une offre coût-optimisée pour nos clients d'OEM.
Ce que nous pourrions fournir :
La gamme inclut la version de coquille/couleur adaptée aux besoins du client, le type de fil (fil de G-Thread/NPT), le logiciel, les copies, le manuel et le catalogue adaptés aux besoins du client. Si vous êtes intéressé à installer sur votre côté, le module de radar est disponible à coup sûr.
