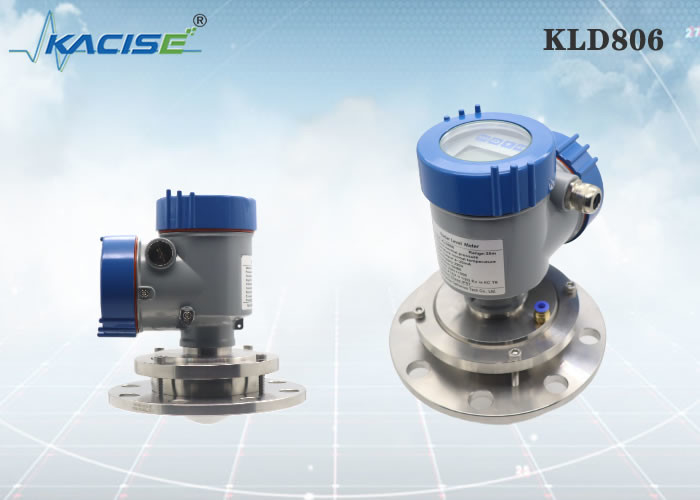

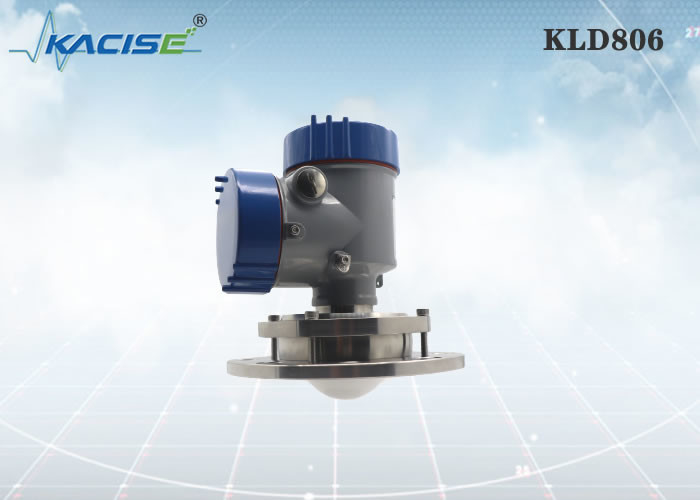

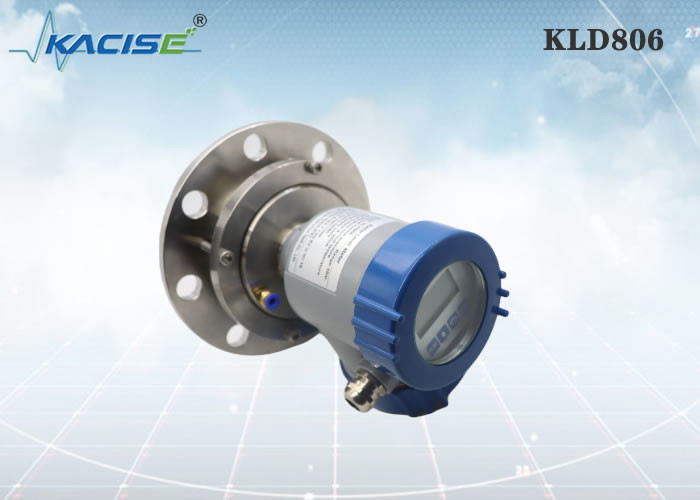

KLD806 Capteur de niveau de radar avec installation de bride et petit angle de faisceau
Introduction au projet
Angle du faisceau
L'angle du faisceau est l'angle auquel la densité d'énergie de l'onde radar atteint la moitié de sa valeur maximale (3 dB de largeur).Les micro-ondes émettent des signaux hors de la portée du faisceau et peuvent être réfléchies par des objets interférant..
Plus la taille de l'antenne est grande et plus l'angle α du faisceau est petit, moins d'échos d'interférence seront générés.
Pour des mesures plus précises, évitez d'installer des dispositifs internes (comme des interrupteurs de limite, des capteurs de température, des bases, des anneaux sous vide, des bobines de chauffage, des déflecteurs, etc.).) dans la plage du faisceau de signal.
Caractéristique
- Haute fréquence 80 GHz, plus de concentration
- Un type d'antenne en PTFE, pas de câble, de tige ou de structure de chute.
- Convient pour des applications longues/hautes/étroites
- Non affecté par les variations de température, la poussière ou les vapeurs
- La constante diélectrique > 2 est recommandée
- Prise en charge du service OEM de petits lotsJe suis désolée.
|
KLD806
|
Médium: solide, récipient de stockage, récipient de traitement,
Application de poussières fortes
Plage de mesure: 0,3 m à 10/20/30/60/100 m
Connexion par procédé: bride ≥ DN100
Température du procédé: -40 ∼110°C
Pression du procédé: -0,1 à 0,3 MPa

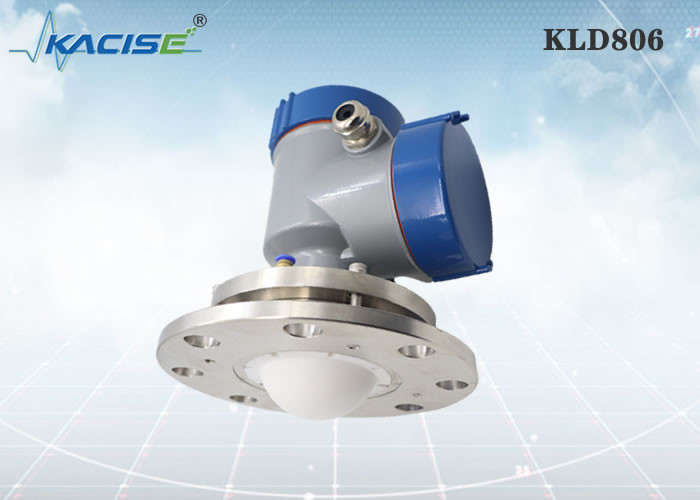

Taille de l'antenne: antenne de lentille de 76 mm (purge optionnelle)
Matériau des antennes: PTFE
Précision: ±5 mm
Classe de protection: IP67
Fréquence centrale: 80 GHz
Angle de lancement: 3°
L'alimentation électrique: à deux fils /DC24V
à quatre fils /DC12~24V
à quatre fils /AC220V
Encastrement en aluminium/plastique/acier inoxydable
Sortie de signal: deux fils /4...20mA/protocole HART
à quatre fils 4...20mA/ RS485 Modbus
|
Les dimensions
Installation
1.Installation de la bride
Lorsque l'on utilise une installation de bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.
① plan de référence
② centre du récipient ou axe de symétrie
2Installation de levage
Exigences relatives à l'installation
Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des pagaies agitant, etc.
Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a pas d'obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.
Diagramme de connexion de l'installation:
La hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit.
Une connexion trop longue affectera les performances du radar.
Les dimensions
Dimension du boîtier
Unité en mm:
Produit:
Xi'an Kacise Optronics Tech Co., Ltd se considère comme un fournisseur et fabricant de solutions. Nous offrons une flexibilité maximale et une offre optimisée en termes de coûts pour nos clients OEM.
Ce que nous pourrions fournir:
La gamme comprend une version/couleur de shell personnalisée, le type de fil ((G-Thread/NPT Thread), le logiciel personnalisé, les impressions, le manuel et le catalogue.Le module radar est disponible..
