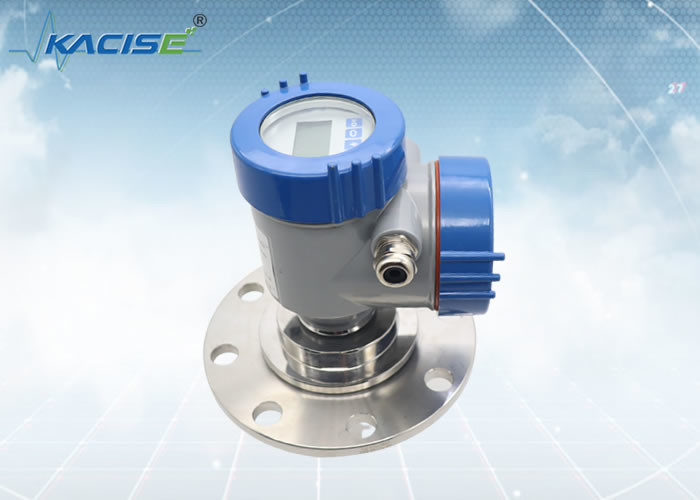

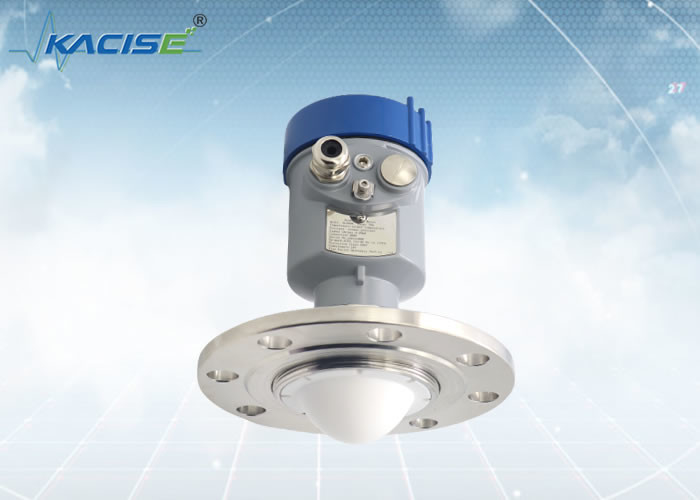

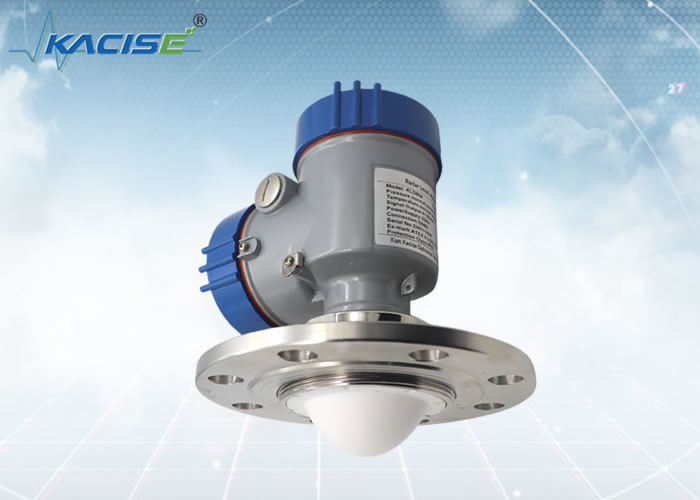

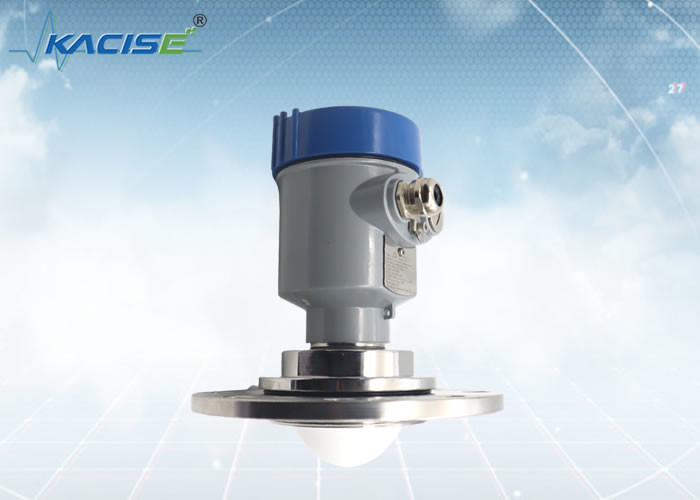

Émetteur de niveau monté à flasque d'une sécurité inhérente du radar KLD804 plus de haute résolution

Capteur de niveau de radar de KLD804 80G FM

Introduction

Produit de radar de la vague FMCW de modulation de fréquence de KLD804 76-81GHz (a également appelé le radar d'onde millimétrique), il emploie une bande d'onde millimétrique avec la haute fréquence, il peut détecter de plus petites cibles et réaliser un positionnement plus précis que le radar à micro-ondes avec une confidentialité plus de haute résolution et plus forte. Par conséquent, il a des applications importantes dans la détection de fond de cible, la fumée et l'environnement fort de la poussière, la représentation de fond, la représentation multispectrale, etc.

Caractéristique

(1) basé sur la puce auto-développée de radiofréquence d'onde millimétrique pour réaliser une architecture plus compacte de radiofréquence ;
(2) un rapport signal/bruit plus élevé, presque inchangé par des fluctuations de niveau ;
(3) l'exactitude de mesure est l'exactitude niveau du millimètre (1mm), qui peut être employée pour la mesure niveau de la métrologie ;
(4) l'angle mort de mesure est petit (3cm), et l'effet de mesurer le niveau liquide de petites cuves de stockage est meilleur ;
(5) l'angle de faisceau peut atteindre 3°, et l'énergie est plus focalisée, effectivement évitant l'interférence fausse d'écho ;
(6) le signal à haute fréquence, peut effectivement mesurer le niveau du milieu avec la basse constante diélectrique (ε≥1.5) ;
(7) anti-parasitage, presque inchangé forts par des changements de la poussière, de vapeur, de température et de pression ;
(8) l'antenne adopte la lentille de PTFE, qui est matériel anti-corrosif et anti-accrochant efficace ;
(9) élimination des imperfections à distance de soutien et hausse à distance, réduire le délai d'attente et améliorer l'efficacité de travail ;
(10) il soutient le téléphone portable Bluetooth corrigeant, qui est commode pour des travaux d'entretien du personnel sur place.

Dimension enfermante

Unité dans le millimètre :

Méthode d'installation

Installation de bride

En employant l'installation de bride, la distance minimum entre l'instrument et le mur de réservoir devrait être 200mm.

• avion de la donnée
• centre de navire ou axe de symétrie

Levage de l'installation

Note : Veuillez éviter la vibration, la perturbation électromagnétique forte et les charges pendant l'installation.

Méthode de désalignement :
1. calibrage en ligne : l'équipement de processus sur place doit arrêter la production ;
2. calibrage de point de référence : arrangement complet ;
3. calibrage supérieur d'ordinateur : 250Ω la résistance, convertisseur de cerf, interface d'USB sont exigées.

Définition d'interface de communication 4G à distance

• Interface de communication : L'interface de communication RS485 et le protocole de Modbus-RTU sont soutenus.
• Interface physique : l'interface M20 industrielle standard est sans problème reliée à l'équipement d'instrument.
• Matériel : coquille de haute résistance de l'acier inoxydable 304, antipoussière et anti-déflagrant
• Transmission à distance : la transmission sans fil à distance intégrée est sans problème reliée à la plate-forme de nuage de Feilian.
• Caractéristiques de logiciel : PC de soutien et terminal mobile pour regarder des données directement.
• Catégorie de protection : catégorie industrielle IP67 de protection.
• États de service : température ambiante : - 20 ℃ - la température relative de 70 ℃ : 5-85%.
• Température de stockage : - 40 ℃ - ℃ 85.
• Tension d'entrée : alimentation d'énergie large de tension de soutien 12~24V. [L'alimentation électrique de la puissance supply>10W, c.-à-d., le courant de sortie du ≥ 1A d'alimentation d'énergie]
• Courant de puissance : mesuré sous l'alimentation de l'énergie 24V :
• Transmission de communication : moyenne 30mA~60mA
• Remplaçant en ligne : 15mA~20mA en moyenne
• Tournez au ralenti off-line : 10mA~20mA en moyenne

La technologie Cie., Ltd d'opto-électronique de Xi'an Kacise se considère un fournisseur et un fabricant de solution. Nous offrons la flexibilité maximale et une offre coût-optimisée pour nos clients d'OEM.

Ce que nous pourrions fournir :
La gamme inclut la version de coquille/couleur adaptée aux besoins du client, le type de fil (fil de G-Thread/NPT), le logiciel, les copies, le manuel et le catalogue adaptés aux besoins du client. Si vous êtes intéressé à installer sur votre côté, le module de radar est disponible à coup sûr.
