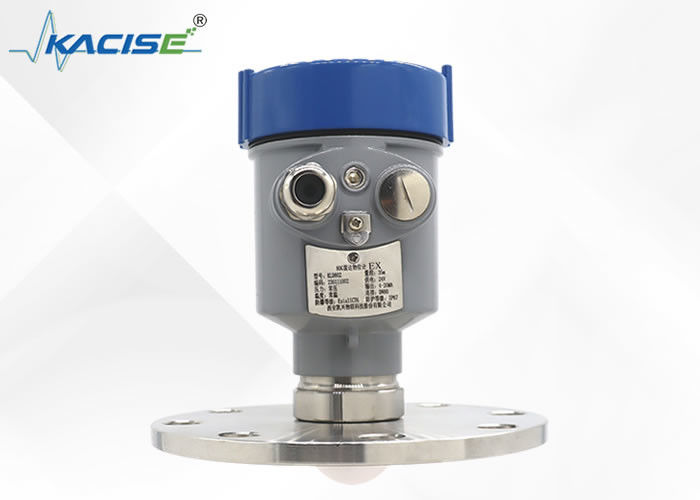

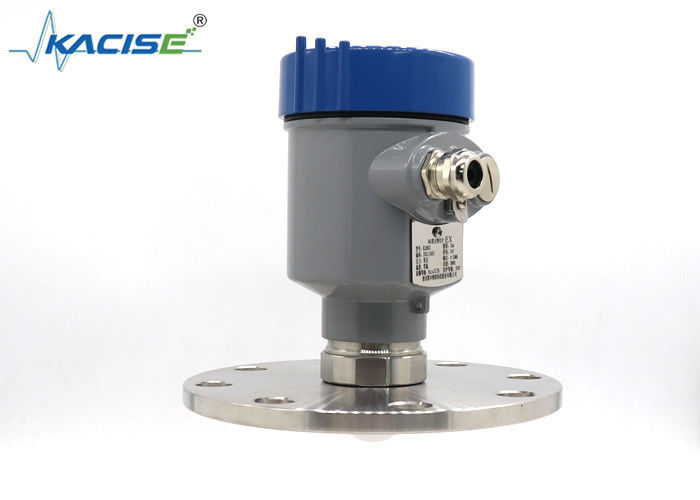

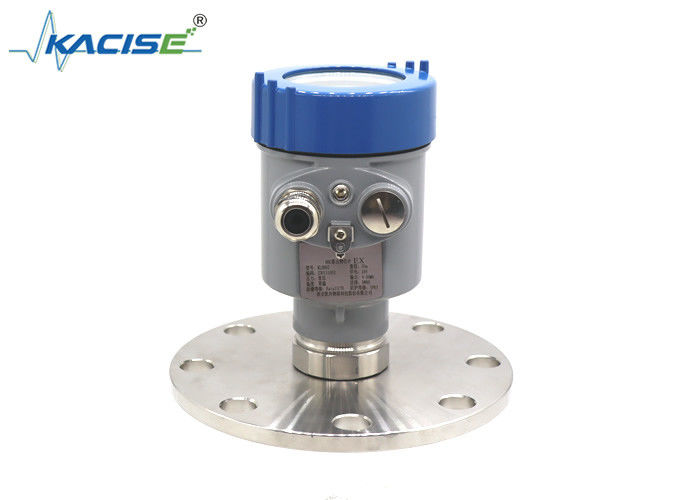

Capteur de niveau radar KLD802 avec antenne à lentille en PTFE sans contact, fréquence centrale de 80 GHz et précision de ± 2 mm pour une mesure continue

Le capteur de niveau radar KLD802 est un appareil très avancé.Cette conception d'antenne permet de mesurer le niveau en continu sans avoir besoin de contact physique avec la substance mesuréeIl est particulièrement adapté à un large éventail d'applications où la précision et la fiabilité sont essentielles.Le capteur utilise la technologie radar pour émettre des ondes électromagnétiques, puis analyse les signaux réfléchis pour déterminer avec précision le niveau de liquides ou de solides.Grâce à sa construction durable et à ses capacités de mesure précises, il peut fonctionner efficacement dans divers environnements industriels.fournir des données précises et en temps réel pour un contrôle efficace des processus et une gestion efficace des stocks.

• Mesure sans contact.
  La mesure ne sera pas affectée par les changements des propriétés du milieu ou des conditions du procédé, telles que la température, la pression ou l'intensité de la poussière.éliminer la nécessité de remplir et de vider les récipients, ce qui permet d'économiser du temps lors du démarrage de l'instrument et de le rendre pratiquement sans entretien.
• Large plage de mesure et petite zone aveugle
  La plage de mesure est de 0,1 à 120 m, ce qui répond essentiellement aux exigences de mesure des conditions de travail sur place.
• La taille de l'antenne est petite, l'angle du faisceau est petit et la capacité de mise au point est forte
  Il est pratique pour l'installation de radars sur place. Il a une plus forte capacité anti-interférence pour l'environnement à l'intérieur du réservoir. Par exemple, il y a des bobines de remuage, de chauffage, de déflecteurs, etc.dans le réservoir ou l'effet de mesure dans le tuyau droit est toujours bon.
• Haute précision
  La précision peut atteindre ±2 mm, ce qui peut répondre pleinement aux exigences de précision des conditions de travail sur le terrain non mesurées.
• La longueur d'onde du signal est courte.
  Il est préférable de mesurer le niveau de poudre, de particules, etc.

Unité en mm:

Installation de la bride

Lorsque l'on utilise une installation de bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.

1 plan de référence
2 centre du récipient ou axe de symétrie

Installation de levage

Les capteurs de niveau radar peuvent mesurer les liquides, les boues et les solides. Les capteurs de niveau radar ont une résistance à la pression et à la température et ne seront pas affectés par le milieu de mesure pendant la mesure,et a une haute précision de mesureEn termes d'installation, si elle peut être utilisée et installée correctement, elle aura un bon effet de mesure et assurera des données précises.

Pour l'installation du capteur de niveau radar, nous devrions prêter attention à deux points:
L'une consiste à assurer le niveau vertical du matériau incident après avoir visé le niveau du matériau cible, et l'autre est d'éviter les faux échos.

1. L'indicateur de niveau radar doit être installé à au moins 20 cm de la paroi du conteneur, de préférence à environ 1/6 du diamètre du conteneur.N'installez pas l'indicateur de niveau radar au-dessus du tuyau d'entrée d'eau et au centre du récipient, sinon il y aura beaucoup de faux échos, qui interféreront avec la réception normale du signal.
2. Si l'indicateur de niveau radar ne peut pas maintenir une distance appropriée de la paroi du conteneur en raison du diamètre relativement faible du conteneur ou pour d'autres raisons,des faux échos apparaîtront sur la paroi du conteneur et sur la jauge de niveau radar lorsque la distance est faible, donc le débogage Il est nécessaire de stocker de faux échos afin d'éviter les erreurs à l'avenir.
3. Si le récipient d'installation est concave ou conique, vous devez faire attention à l'installation.le faisceau radar de la jauge de niveau radar atteint le point le plus bas du fond du réservoirSi le niveau de liquide est inférieur à ce point, il ne peut pas être mesuré.
