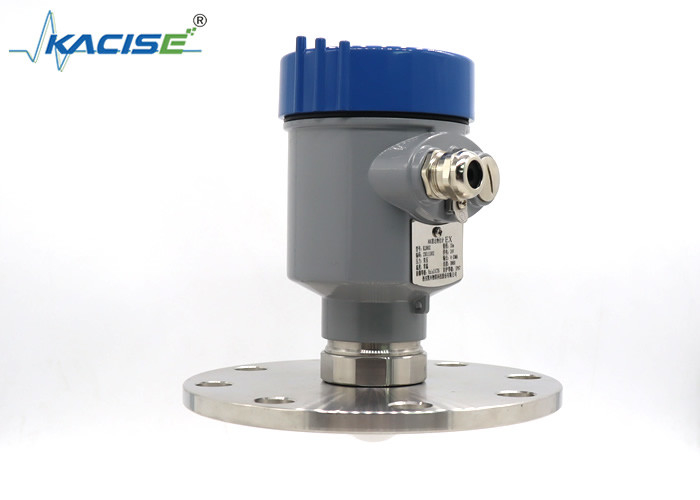

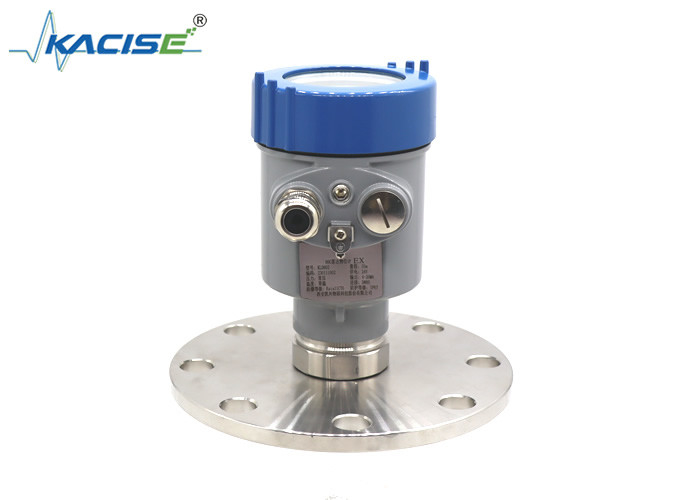

Le capteur de niveau du radar KLD802 avec non entrent en contact avec l'antenne lenticulaire de PTFE pour la mesure de niveau continue

Capteur de niveau du radar KLD802 exempt d'entretien avec l'antenne lenticulaire de non contact de PTFE pour la mesure de niveau continue

Introduction

Le capteur de niveau du radar 80G adopte la technologie à fréquence modulée de l'onde continue (FMCW), et transmet un signal radar à fréquence modulée continu à haute fréquence par son antenne. Le signal transmis est reflété par le milieu et reçu par l'antenne comme échos avec différentes fréquences. Le changement de la fréquence est proportionnel à la distance et a converti en taille de niveau matérielle.

KLD800 l'instrument de radar de fréquence de la série 80G emploie une méthode de non contact de mesure pour mesurer le niveau des médias liquides et solides. Ils mesurent une grande variété de médias liquides, même aux hautes pressions et aux températures extrêmes. Comme la mesure dissolvante, la mesure moyenne corrosive, la mesure hygiénique, etc. en même temps, il peut également mesurer les solides légers et lourds stablement et sûrement. Même la poussière forte et le bruit, l'adhérence et la condensation n'affecteront pas les résultats de mesure.

Caractéristique

1. Mesure de non contact.
La mesure ne sera pas affectée par des changements des propriétés moyennes ou des conditions de traitement, telles que la température, la pression ou l'intensité de la poussière. L'ajustement des arrangements est facile, éliminant le besoin de remplir et de vider conteneurs, d'épargner le temps pendant le démarrage d'instrument, et de rendre l'instrument pratiquement exempt d'entretien.

2. Gamme étendue de mesure et petit angle mort
La gamme de mesure est 0.1~120m, qui répond fondamentalement aux exigences de mesure des conditions de travail sur place.

3. La taille d'antenne est petite, l'angle de faisceau est petit, et la capacité de focalisation est forte
Il est commode pour l'installation sur place de radar. Il a une capacité anti-parasitage plus forte pour l'environnement à l'intérieur du réservoir. Par exemple, là remuent, des serpentins de chauffage, des cloisons, etc. dans le réservoir ou l'effet de mesure dans le tuyau droit est encore bon.

4. Haute précision
L'exactitude peut atteindre ±2mm, qui peut entièrement répondre aux exigences d'exactitude de non-doser des conditions de travail de champ.

5. La longueur d'onde de signal est courte
Il est meilleur pour la mesure du niveau de la poudre, particules et ainsi de suite.



Dimension de produit
Unité dans le millimètre :




Méthode d'installation
Installation de bride
 En employant l'installation de bride, la distance minimum entre l'instrument et le réservoir
le mur devrait être 200mm.
①avion de la donnée
②centre de navire ou axe de symétrie


Levage de l'installation


Les capteurs de niveau de radar peuvent mesurer des liquides, des boues et des solides. Les capteurs de niveau de radar a la résistance de pression et de la température, et ne sera pas affectés par le milieu de mesure pendant la mesure, et a l'exactitude élevée de mesure. En termes d'installation, s'il peut être employé et installé correctement, elle aura un bon effet de mesure et assure des données précises.
Pour l'installation du capteur de niveau de radar, nous devrions prêter l'attention à deux points :
On est d'assurer à l'incident vertical le niveau matériel après avoir visé le niveau de matériel de cible, et l'autre est d'éviter des échos faux. Ainsi en installant, nous proposons :

1. L'indicateur de niveau de radar devrait être installé au moins 20CM à partir du mur de conteneur, de préférence environ 1/6 du diamètre de conteneur. N'installez pas l'indicateur de niveau de radar au-dessus du tuyau d'admission de l'eau et au centre du conteneur, autrement il y aura beaucoup d'échos faux, qui interféreront la réception normale de signal.
2. Si l'indicateur de niveau de radar ne peut pas maintenir une distance appropriée du mur de conteneur dû relativement au petit diamètre du conteneur ou d'autres raisons, les échos faux apparaîtront sur le mur de conteneur et l'indicateur de niveau de radar quand la distance est petite, ainsi l'élimination des imperfections qu'il est nécessaire de stocker des échos faux afin d'éviter des erreurs à l'avenir.
3. Si le conteneur d'installation est concave ou conique, vous devez prêter l'attention à l'installation. Quand utilisant lui, le rayon de radar de l'indicateur de niveau de radar atteint le plus bas point du fond du réservoir. Si le niveau liquide est inférieur à ce point, il ne peut pas être mesuré. Le but d'ajuster le plus bas point est d'assurer l'exactitude des données de mesure.
