Name: KLD800 tache aveugle de taille d'antenne de l'indicateur de niveau PTFE de radar de la série 80G petite
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD801
Price: 1,000.00 USD
Availability: InStock

À la maison > produits > Mesureur de niveau de liquide >

KLD800 tache aveugle de taille d'antenne de l'indicateur de niveau PTFE de radar de la série 80G petite

indicateur de niveau du radar 80G

Indicateur de niveau de radar d'antenne de PTFE

Petite mesure de réservoir de radar de tache aveugle

Lieu d'origine:

Chine

Nom de marque:

KACISE

Certification:

Numéro de modèle:

KLD801

Nous contacter

Demandez un devis

Détails du produit

Medium:

refer to detailed description

Measuring range:

0.05m～10/20/30/60/100m

Process connection:

refer to detailed description

Process temperature:

-40～220℃

Process pressure:

-0.1～2.5 MPa

Antenna size:

32/34/76mm lens antenna

Antenna material:

PTFE

Accuracy:

±1/±5mm

Protection class:

IP67

Center frequency:

123GHz/80GHz

Launch angle:

3°/2°

Power supply:

Two-wire /DC24V

Casing:

aluminum/plastic/stainless steel

Signal output:

two-wire /4...20mA/HART protocol

Mettre en évidence:

indicateur de niveau du radar 80G

Indicateur de niveau de radar d'antenne de PTFE

Petite mesure de réservoir de radar de tache aveugle

Conditions de paiement et d'expédition

Quantité de commande min

1 PCS

Prix

négociable

Détails d'emballage

chaque unité dispose d'une boîte individuelle et toutes les boîtes sont emballées dans des emballage

Délai de livraison

5-8 jours de travail

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 pièces par semaine négociables

Produits connexes

Vidéo

Transmetteur de niveau capacitif résistant à la corrosion avec sortie NPN/PNP est utilisé pour la surveillance du niveau dans les réacteurs de laboratoire

Obtenez le meilleur prix

Vidéo

KLD800 tache aveugle de taille d'antenne de l'indicateur de niveau PTFE de radar de la série 80G petite

Obtenez le meilleur prix

Vidéo

haute performance et large gamme de capteur de niveau d'eau capacitif de 0.1m~3m

Obtenez le meilleur prix

le mètre liquide RS485 de niveau du fluide du capteur de niveau IP67 de réservoir de 1m a produit

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

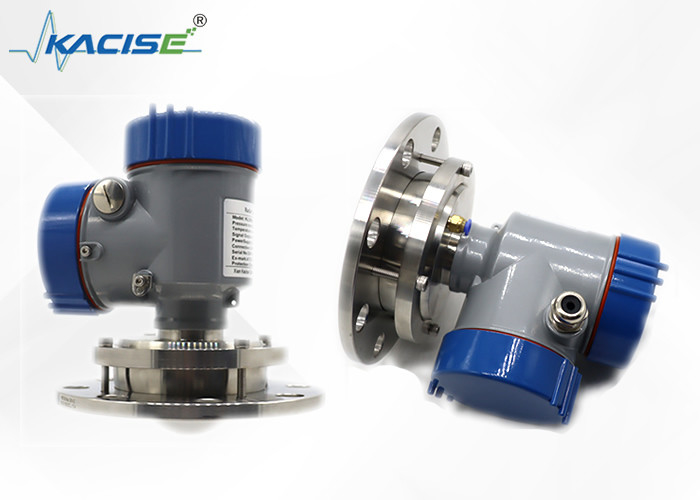

Jauge de niveau radar KLD800 Série 80G Antenne PTFE Taille Petit Angle Mort

Attributs du produit

Attribut	Valeur
Milieu	se référer à la description détaillée
Plage de mesure	0.05m～10/20/30/60/100m
Raccordement process	se référer à la description détaillée
Température du process	-40～220℃
Pression du process	-0.1～2.5 MPa
Taille de l'antenne	Antenne lentille 32/34/76mm
Matériau de l'antenne	PTFE
Précision	±1/±5mm
Classe de protection	IP67
Fréquence centrale	123GHz/80GHz
Angle de lancement	3°/2°
Alimentation	Deux fils /DC24V
Boîtier	aluminium/plastique/acier inoxydable
Sortie du signal	deux fils /4...20mA/protocole HART

Description du produit

La jauge de niveau radar de la série KLD-80G est un radar à ondes millimétriques à ultra-haute fréquence de 80G avec une précision de mesure allant jusqu'à ±2mm et une zone morte minimale de 0,05m. Conception d'antenne lentille, angle de faisceau plus petit, plus adapté aux conditions de travail complexes telles que les réservoirs de petit diamètre et les bobines d'agitation dans le réservoir.

Avec une pénétrabilité plus forte et de multiples modes de mesure, diverses antennes peuvent être sélectionnées en fonction des différents secteurs et mines pour garantir que le radar peut également mesurer de manière stable et précise dans des conditions complexes telles que les températures élevées, les pressions élevées et les fortes poussières.

La jauge de niveau radar haute fréquence 80g présente les avantages d'une faible maintenance, de hautes performances, d'une grande précision, d'une grande fiabilité et d'une longue durée de vie. Comparé aux instruments de contact tels que les condensateurs et les poids, il présente des avantages incomparables.

Principales caractéristiques

Radar à ondes millimétriques, la précision de mesure peut atteindre ±2mm, et la zone morte de mesure minimale est de 0,05m.
La taille plus petite de l'antenne satisfait à la mesure de plus de conditions de travail.
Une variété d'antennes lentilles, des angles de lancement plus petits, une énergie plus concentrée, des signaux d'écho plus forts.
Il a une pénétration plus forte et peut être utilisé normalement en cas d'adhérence et de condensation.
La plage de signaux dynamiques est plus large et la mesure des milieux à faible constante diélectrique est plus stable.
Plusieurs modes de mesure, réponse radar en mode de mesure rapide.

Spécifications du modèle

KLD803

Plage de mesure :liquide, non corrosif

Raccordement process :0.05m～10/20/30/60/100m

Température du process :Filetage G1½A / 1½NPT / bride ≥ DN40

Pression du process :-40～80℃

Taille de l'antenne :-0.1～0.3 MPa

Matériau de l'antenne :Antenne lentille 32mm

Précision :±5mm

Classe de protection :±1mm

Fréquence centrale :80GHz

Angle de lancement :123GHz

Alimentation :deux fils /DC24V

Boîtier :Deux fils /DC24V

Sortie du signal :deux fils /4...20mA/protocole HART

Schéma de raccordement d'installationLa hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit. Une connexion d'installation trop longue affectera les performances du radar.

KLD806

Plage de mesure :liquide non corrosif, liquide légèrement corrosif

Raccordement process :0.1m~10/20/30/60/100m

Température du process :bride ≥ DN80

Pression du process :-0.1～0.3MPa

Taille de l'antenne :-0.1～1.6MPa

Matériau de l'antenne :Antenne lentille 32mm

Précision :±5mm

Classe de protection :±1mm (plage inférieure à 35m) ±5mm (plage entre 35m et 100m)

Fréquence centrale :80GHz

Angle de lancement :3°

Alimentation :deux fils /DC24V

Boîtier :aluminium/plastique/acier inoxydable

Sortie du signal :aluminium/acier inoxydable

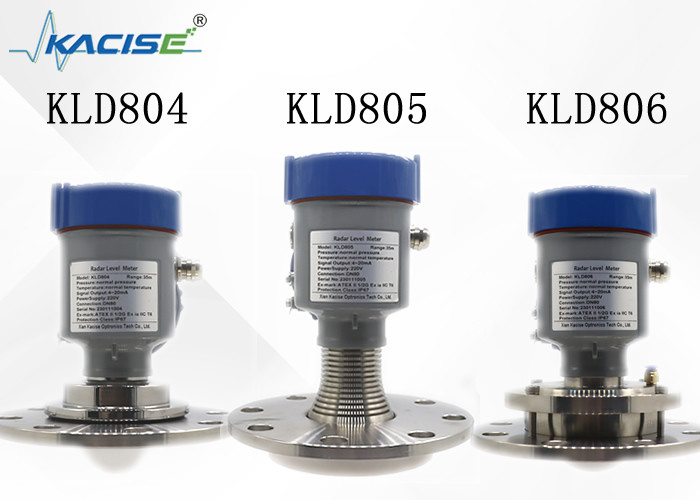

KLD804 & KLD805

Plage de mesure :liquide fortement corrosif, vapeur, mousse

Raccordement process :0.1m～10/20/30/60/100m

Température du process :bride ≥ DN50

Pression du process :-40～130℃

Taille de l'antenne :-0.1～2.5MPa

Matériau de l'antenne :Antenne lentille 34mm

Précision :±5mm

Classe de protection :±1mm (plage inférieure à 35m) ±5mm (plage entre 35m et 100m)

Fréquence centrale :80GHz

Angle de lancement :3°

Alimentation :deux fils /DC24V

Boîtier :aluminium/plastique/acier inoxydable

Sortie du signal :aluminium/acier inoxydable

KLD804

Plage de mesure :liquide fortement corrosif, vapeur, mousse

Raccordement process :0.1m~10/20/30/60/100m

Température du process :bride ≥ DN50

Pression du process :-40～130℃

Taille de l'antenne :-0.1～1.0MPa

Matériau de l'antenne :Antenne lentille 76mm

Précision :±5mm

Classe de protection :±1mm

Fréquence centrale :80GHz

Angle de lancement :3°

Alimentation :2°

Boîtier :aluminium/plastique/acier inoxydable

Sortie du signal :deux fils /4...20mA/protocole HART

KLD805

Plage de mesure :liquide fortement corrosif, vapeur, mousse, haute température et haute pression

Raccordement process :0.1m~10/20/30/60/100m

Température du process :bride ≥ DN80

Pression du process :-40～200℃

Taille de l'antenne :-0.1～2.5MPa

Matériau de l'antenne :Antenne lentille 76mm

Précision :PTFE/remplissage global

Classe de protection :±1mm

Fréquence centrale :80GHz

Angle de lancement :3°

Alimentation :deux fils /DC24V

Boîtier :aluminium/plastique/acier inoxydable

Sortie du signal :deux fils /4...20mA/protocole HART

Plage de mesure :0.3m~10/20/30/60/100m

Raccordement process :bride ≥ DN100

Température du process :-40～110℃

Pression du process :-0.1～0.3MPa

Taille de l'antenne :Antenne lentille 76mm (purge en option)

Matériau de l'antenne :PTFE

Précision :±5mm

Classe de protection :IP67

Fréquence centrale :80GHz

Angle de lancement :3°

Alimentation :deux fils /DC24V

Boîtier :aluminium/plastique/acier inoxydable

Sortie du signal :deux fils /4...20mA/protocole HART

KLD801/02

KLD803/KLD804/KLD805A

KLD806

Alimentation

Description

(4～20) mA/HART(2 fils)	L'alimentation et le signal de courant de sortie partagent un câble blindé à deux conducteurs. Veuillez vous référer aux données techniques pour la plage de tension d'alimentation spécifique.
(4～20) mA(4 fils/6 fils)	L'alimentation doit être alimentée séparément, et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal de courant (le signal de courant et l'interface RS485 peuvent être sortis en même temps, et un câble blindé à six conducteurs est requis pour la sortie simultanée).
RS485/Modbus	L'alimentation doit être alimentée séparément, et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal numérique. (Le signal de courant et l'interface RS485 peuvent être sortis en même temps, et un câble blindé à six conducteurs est requis pour la sortie simultanée).
Schéma de raccordement	Guide de sécurité

Veuillez respecter les exigences des réglementations locales en matière d'installation électrique !

Suivez les réglementations locales en matière de santé et de sécurité du personnel. Toutes les opérations sur les composants électriques de l'instrument doivent être effectuées par des professionnels ayant reçu une formation formelle.

Veuillez vérifier la plaque signalétique de l'instrument pour vous assurer que les spécifications du produit répondent à vos exigences. Veuillez vous assurer que la tension d'alimentation est conforme aux exigences figurant sur la plaque signalétique de l'instrument.

Degré de protection

Cet instrument répond pleinement aux exigences de la classe de protection IP66/67, veuillez assurer l'étanchéité du presse-étoupe.

Comment s'assurer que l'installation répond aux exigences de la norme IP67 :

Assurez-vous que le presse-étoupe n'est pas endommagé.

Assurez-vous que le câble n'est pas endommagé.

Veuillez vous assurer que les câbles utilisés répondent aux exigences des réglementations de raccordement électrique.
Avant d'entrer dans l'interface électrique, pliez le câble vers le bas pour vous assurer que l'eau ne s'écoulera pas dans le boîtier.
Veuillez serrer le presse-étoupe.
Veuillez brancher l'interface électrique inutilisée avec un bouchon aveugle.
Dimension du boîtier
Unité en mm :

Dimension du produit

KLD802

KLD801

KLD802

KLD803

KLD806

KLD804 & KLD805
