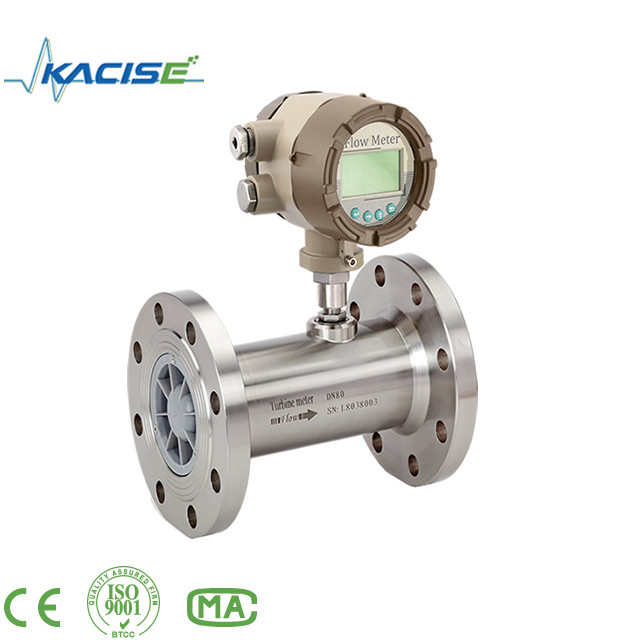

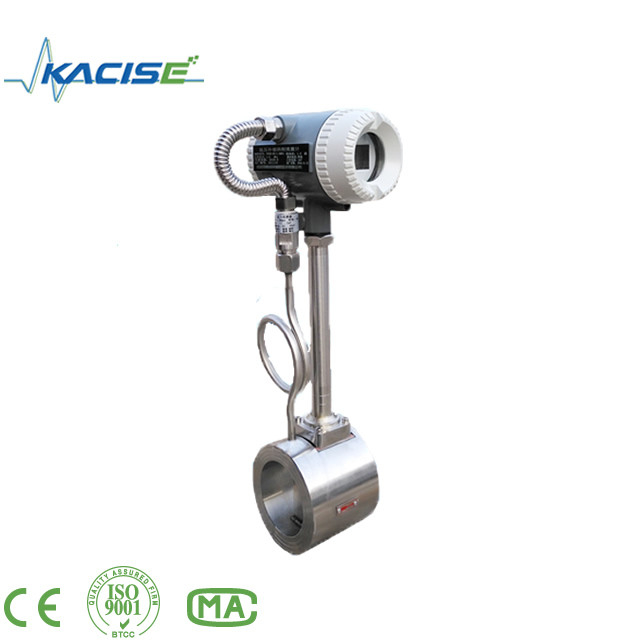

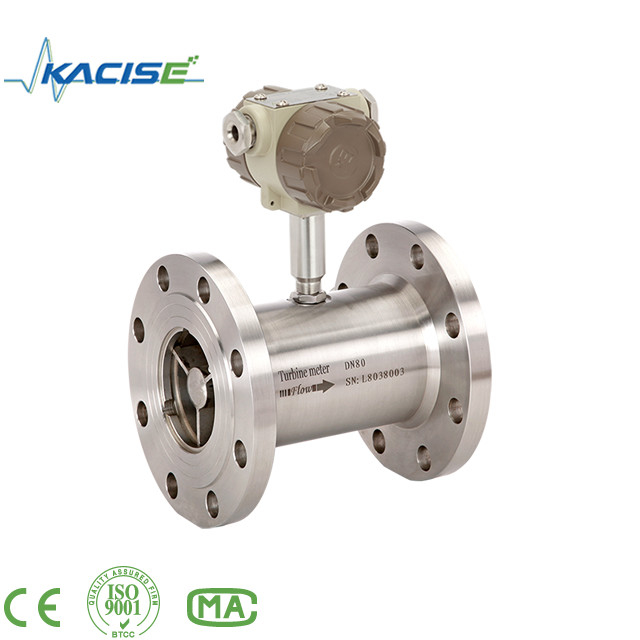

Mètre de débit de vortex à turbine à air de la série KTFG
Introduction au projet
TLe fonctionnement du compteur à turbine à gaz est basé sur la mesure de la vitesse du gaz.Les lames de redressement préparent le profil du débit de gaz en retirantLes forces dynamiques du fluide qui circule provoquent la rotation du rotor.
La roue de la turbine est montée sur l'arbre principal, avec des roulements à billes spéciaux de haute précision et de faible friction.Le gaz conditionné et accéléré entraîne la roue de la turbine avec une vitesse angulaire proportionnelle à la vitesse du gaz.
Caractéristiques
1Dédié.appareil de mesure des gaz
2- Instrument dédié au système de recyclage du pétrole et du gaz
3- Haute précision: ±1,5%, ±1,0% ou ±0,75%
4. température d'essai, pression et débit du gaz mesuré;automatiquesuivi et compensation du débit; indication du volume total du gaz en état standard; requête en temps réel de température, pression, heure et date, etc.
5- Capteur de pression et de température intégré, performances de sécurité élevées, structure compacte et bellePerspectives
6Faible consommation d'énergie, durée de vie de plus de 3 ans pour une cellule au lithium de 3V 10AH
7Facteur d'instrumentation, valeur totale du débit maintenue pendant 10 ans après coupure
Les techniquesLes données
|
Paramètres
|
Définition
|
|
DN (mm) et connexion
|
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 flangeseconnexion;25, 40, 50 connexion de fil est disponible
|
|
Précision
|
±1,5%, ±1,0% ou ±0,75% (besoin de commande spéciale)
|
|
Proportion de portée
|
1:10; 1:20; 1:30
|
|
Matériau de l'instrument
|
Le corps: SS304;Je suis...- Je vous en prie. ABS anti-corrosif ou de haute qualitéde l'aluminium alliage;Je suis...Indicateur: en aluminium coulé
|
|
Température moyenne (°C)
|
- 30 ans°C- Je ne sais pas.80°C / -86°F- Je ne sais pas.176°F
|
|
Conditions environnementales
|
Température: -20°C~ + 60°C / -68°F- Je ne sais pas.40°F;Rhumidité élastique:5% ~ 90%,L'atmosphèreprésurgence:86 à 106 KPa
|
|
Signal de sortie
|
Sensor: signal de fréquence d'impulsion, faible niveau inférieur à 0,8 V, hautével plus de 8 V
Émetteur: deux fils 4-20mA signal de courant continu
|
|
Énergie
|
Le détecteur: +12V CC, +24V DC (facultatif);Émetteur: + 24 V CC;Type d'indication locale: pile au lithium 3V intégrée
|
|
Ligne de transmission du signal
|
STVPV3×0,3 (3 fils), 2×0,3 (2 fils)
|
|
Distance de transmission
|
Pas plus de 1000 m
|
|
Interface de ligne de signal
|
Une M20×1.5(F)
|
|
Grade résistant aux explosions
|
ExdIIBT6
|
|
Niveau de protection
|
Pour la protection contre la corrosion
|
Méthode d'installation
Le capteur doit être installé dans les endroits où il est pratique de maintenir, n'a pas de vibration du tuyau, pas de fortes interférences électromagnétiques et l'influence des rayonnements chauds.
Chaque partie de la configuration peut être choisie en fonction des objets mesurés, ce qui n'est pas nécessaire pour tous.donc le capteur d'entrée devrait être le flux de tuyau développé suffisamment et correspondent au tuyau droit nécessaire ou redresseur.
|
Types de composants en amont
|
Coupe à angle unique de 90°
|
Le double de 90.- Je ne sais pas.les courbes d'angle au même niveau
|
Le double de 90.- Je ne sais pas.les courbes d'angle au niveau différent
|
Tubes réductrices concentriques
|
Ouvrir toute la valve
|
Une demi-valve ouverte
|
Longueur latérale en aval
|
|
Nombre de personnes
|
20 |
25 |
40 |
15 |
20 |
50 |
5 |
Si les composantes de la résistance de débit en amont sont variables, la longueur du pipeline en amont n'est généralement pas inférieure à 20D et la longueur du pipeline en aval n'est pas inférieure à 5D.Si l'espace d'installation ne répond pas à ces exigences, le redresseur de débit peut être installé entre le composant de résistance de débit et le capteur.
Sélection du modèle
Informations sur la société
Xi'an Kacise est certifiée par ISO 9001-2008, GJB 9001B-2009, CE, sûreté intrinsèque à l'épreuve des explosions et sûreté isolée à l'épreuve des explosions, etc.qui assurent que nos produits sont conformes aux normes internationales.
Nous sommes spécialisés dans la fabrication d'instruments de mesure de pression, de niveau et de débit et de produits connexes depuis 10 ans.grâce aux efforts de tout notre personnel, nous sommes devenus un fabricant professionnel d'instruments de mesure et un fournisseur de solutions.
Actuellement, le capteur Kacise est déjà exporté vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et a reçu de nombreux commentaires favorables.Nos distributeurs à l'étranger augmentent également..
Nous fournissons des compteurs de débit de gaz de haute qualité, nous espérons pouvoir coopérer dans un proche avenir en vous fournissant des produits appropriés, de bons services et des prix raisonnables.
Nos services
- Nous répondrons à votre demande dans les 24 heures.
- Un personnel bien formé et expérimenté pour répondre à toutes vos questions en anglais.
- OEM & ODM, nous pouvons vous aider à concevoir et votre demande sera mise en produit.
- On vous propose la distribution pour votre design unique et certains de nos modèles actuels.
- Protection de votre zone de vente, de vos idées de design et de toutes vos informations personnelles.
- Des réductions sont offertes en fonction des quantités commandées.
Questions fréquentes
1. Q: Quelles informations doivent être fournies pour choisir leMétre de débit de biogaz Mètre de débit de gaz d'hydrogène à turbine de CO2 Le modèle?
Une: Domaine d'application, Pression nominale,Température moyenne et moyenne,Énergie électrique,Produits,Plage de débit,Précision,Connexionet autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal et l'assurance commerciale.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Quelle est la méthode de paiement de l'assurance commerciale?
R: C'est un service gratuit qui peut protéger vos commandes du paiement à la livraison.
Et nous avons maintenant USD104,000.00 de caution pour assurer vos ordres.
7Q: Avez-vous une garantie?
R: Oui, nous avons une garantie de 12 mois.
