| Lieu d'origine: | Shaanxi, Chine |
| Nom de marque: | KACISE |
| Numéro de modèle: | Série de KTFG |
| Prix: | $400.00 - $640.00/pieces |
|---|---|
| Détails d'emballage: | demandes de carton ou de clients disponibles |
| Capacité d'approvisionnement: | 3000 morceaux/morceaux par Compteur de débit de turbine à gaz de mois |
| Alimentation d'énergie: | 24VDC | Le signal de sortie: | 4-20mA/pulse/RS485 |
|---|---|---|---|
| Précision: | ±1.5%, ±1.0% ou ±0.75% (spécial) | DN (millimètre) et connexion: | Bride DN25~DN300 ; Fil 25,40,50 (option) |
| Pression nominale: | 1.6Mpa, 2.5MPa, 4.0Mpa (la haute pression peut être adapter aux besoins du client) | Anti-déflagrant: | EXiallCT4 ou ExdllBT6 |
| Port: | Changhaï ou autre |
Instruction

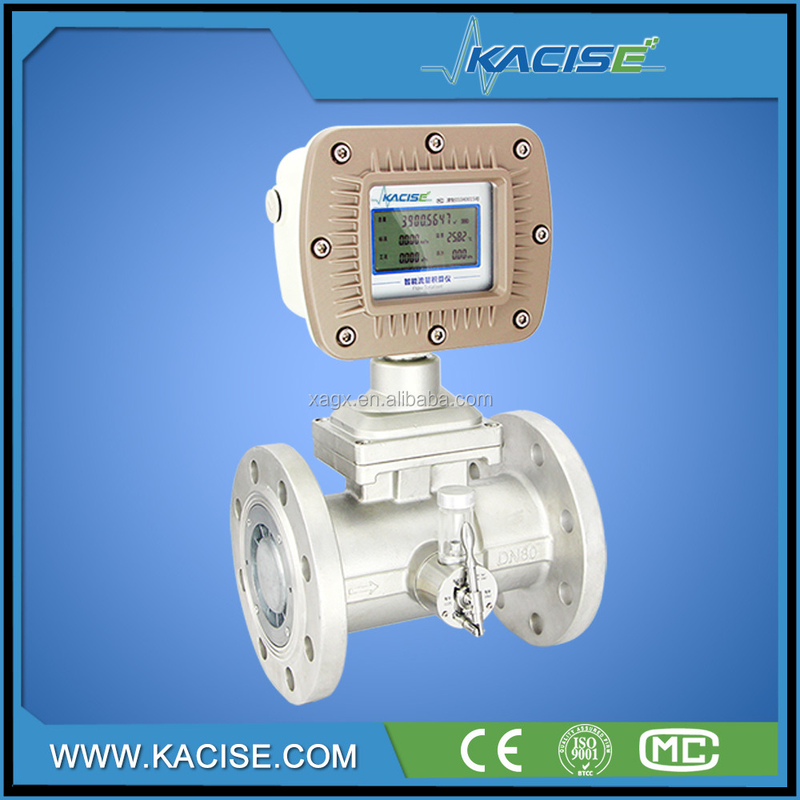

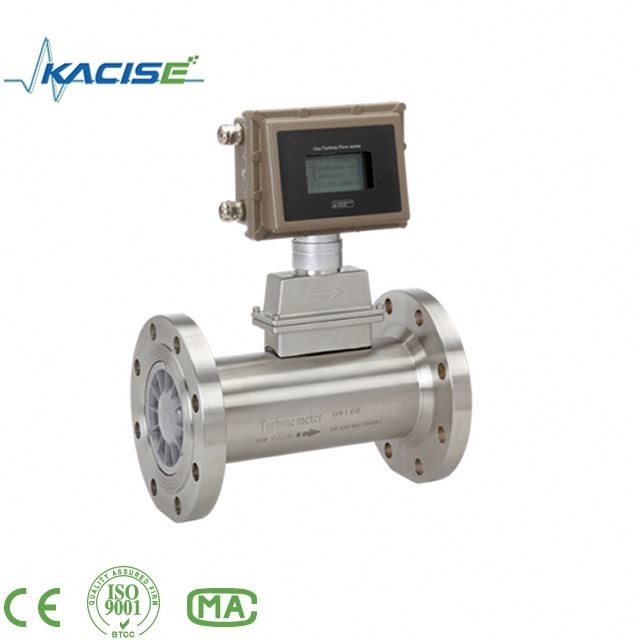

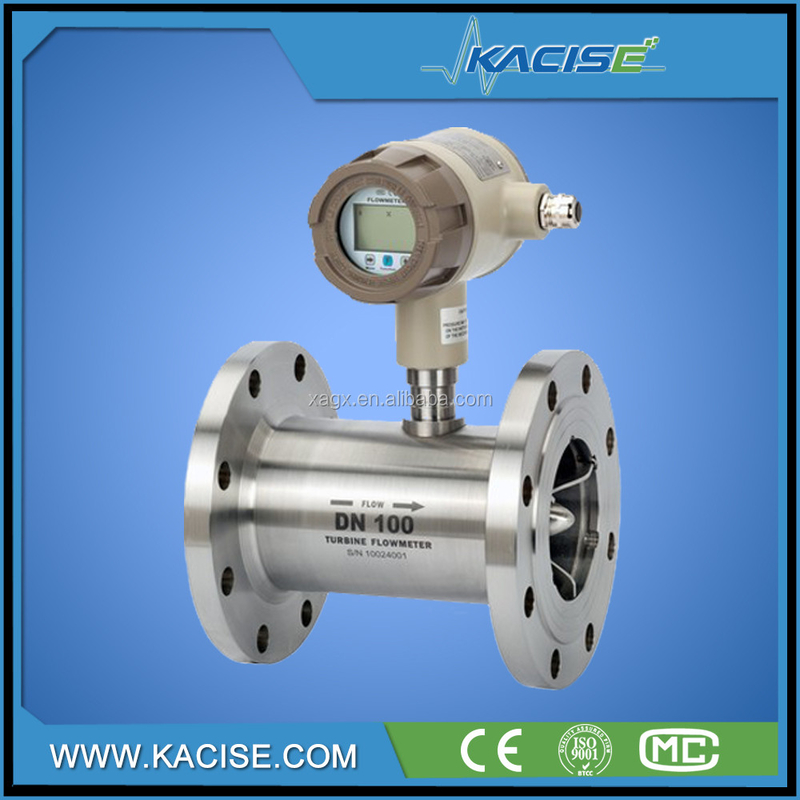

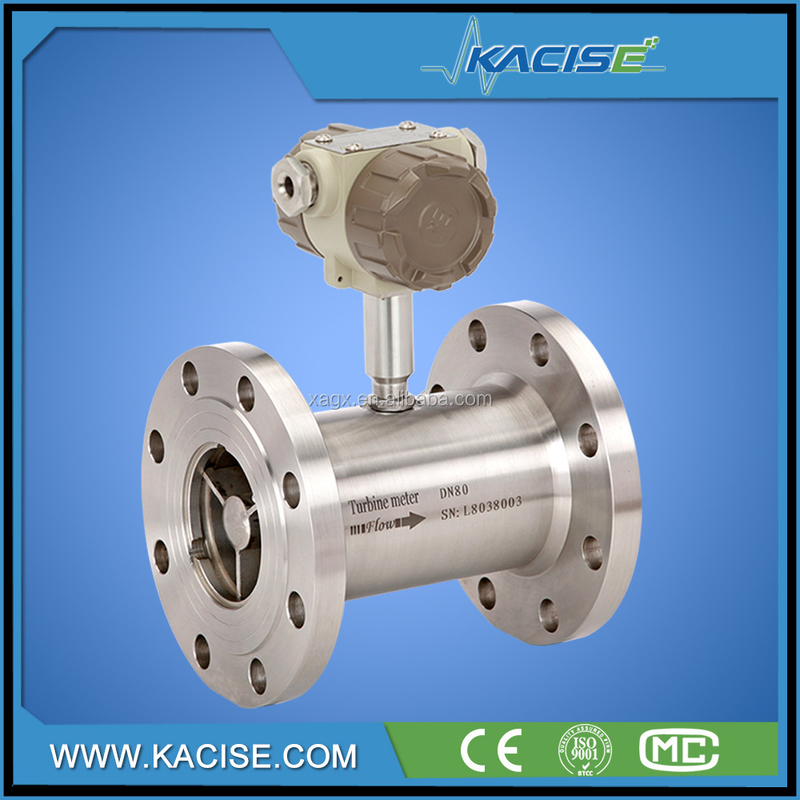

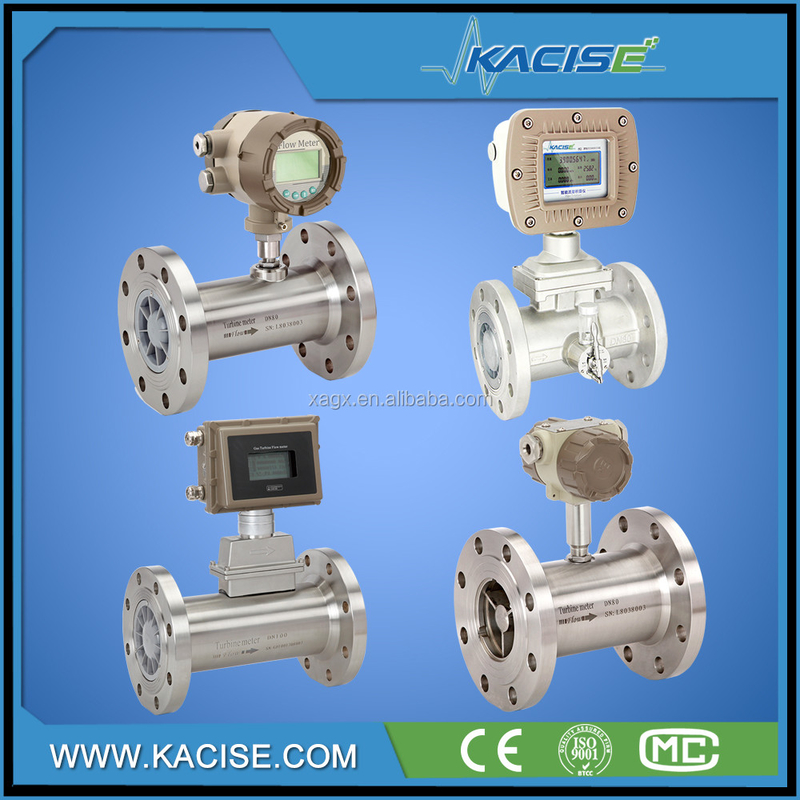

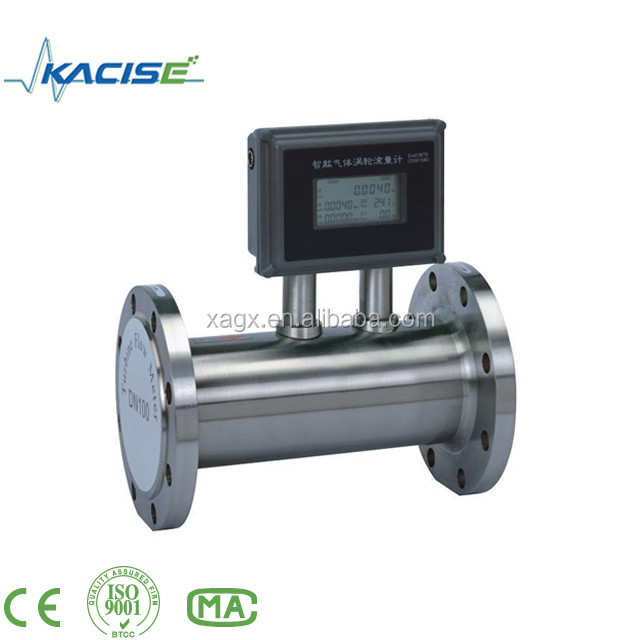

Le fonctionnement du mètre de turbine à gaz de KTFG est basé sur la mesure de la vitesse du gaz. Le gaz débordant est accéléré et conditionné par les mètres redressant la section. Les palettes de redressage préparent le profil d'écoulement de gaz par l'élimination. remous, turbulence et asymétrie peu désirés avant les écoulements de gaz à la roue de turbine. Les forces dynamiques de la cause liquide débordante le rotor à tourner.
La roue de turbine est montée sur l'axe principal, avec la haute précision spéciale, de bas roulements à billes de frottement. La roue de turbine a les lames hélicoïdales qui ont un angle connu relativement à l'écoulement de gaz. Le gaz conditionné et accéléré conduit la roue de turbine avec une vitesse angulaire qui est proportionnelle avec la vitesse de gaz.
Le compteur de débit de turbine à gaz de série de KTFG est très utilisé pour la mesure du gaz naturel, le gaz de charbon, le gaz liquéfié et le gaz léger d'hydrocarbure, etc.
1. Instrument consacré pour la mesure de gaz
2. L'instrument consacré pour le pétrole et le gaz réutilisent le système
3. De grande précision : ±1.5%, ±1.0% ou ±0.75%
4. Bonne répétition
5. La température, pression et écoulement d'essai du gaz mesuré ; suivi automatique et compensation d'écoulement ; indication de volume de total de gaz sous le statut standard ; question en temps réel de la température, de pression, de date et heure, etc.
6. Capteur intégré de pression et de température, représentation élevée de sécurité, structure compacte et belles perspectives
7. Consommation de puissance faible, plus de 3 ans de durée de vie pour une cellule de lithium de 3V 10AH
8. Le facteur d'instrument, valeur totale d'écoulement a gardé pendant 10 années après mise hors tension
Données techniques
DN (millimètre) et connexion | (15, 20, 25, 32, 40), 50, 65, 80, 100, 125, 150, 200, 250, connexion de 300 brides |
Exactitude | ±1.5%, ±1.0% ou ±0.75% (ayez besoin d'ordre spécial) |
Refus | 1h10 ; 1h20 ; 1h30 |
Matériel d'instrument | Corps : 304 SOLIDES SOLUBLES ; roue à aubes : ABS anticorrosif ou alliage d'aluminium de haute qualité ; indicateur : fonte d'aluminium |
La température moyenne (℃) | -30 ℃ | ℃ +80 |
Conditions ambiantes | La température : -20℃~+60℃, hygrométrie 5% | 90%, pression atmosphérique 86 | 106 KPa |
Le signal de sortie | Capteur : signal de fréquence d'impulsion, de bas niveau moins que 0.8V, haut niveau davantage que 8V Émetteur : signal actuel à deux fils de C.C 4-20mA |
Alimentation d'énergie | Capteur : C.C de +12V, C.C de +24V (facultatif) Émetteur : C.C de +24V Type local d'indication : cellule intégrée du lithium 3V |
Ligne de transmission de signal | STVPV3×0.3 (3 fil), 2×0.3 (fil 2) |
Distance de transmission | Pas plus de 1000 m |
Ligne interface | M20×1.5 (F) |
Anti-déflagrant | ExdIIBT6 |
Protection de clôture | IP65 |
Le capteur devrait être installé dans les sites où il est commode maintenir, n'ont aucune vibration de tuyau, aucune perturbation électromagnétique forte, et influence chaude de rayonnement.
Chaque la partie de la configuration peut être choisie en raison des objets mesurés, qui n'ont pas besoin de tous. Elle est sensible pour le compteur de débit de turbine à l'aberrance de vitesse et l'écoulement de rotation, entrant dans ainsi le capteur devrait être l'écoulement de tuyau s'est développé assez et assortir le tuyau ou le redresseur droit nécessaire.
Types composants ascendants | Courbure simple d'angle de 90° | Doubles 90 courbures de°angle au même niveau | Doubles 90 courbures de°angle au niveau différent | Tuyau réducteur concentrique | Valve entière ouverte | Demi valve ouverte | Longueur latérale en aval |
L/DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
Si les composants latéraux ascendants de la résistance d'écoulement sont des variables, la longueur de canalisation en amont n'est pas généralement moins que 20D et la longueur de canalisation en aval n'est pas moins que 5D. Si l'espace d'installation ne satisfait pas ces exigences, le redresseur d'écoulement peut être installé entre le composant de la résistance d'écoulement et le capteur.
Xi'an Kacise est certifié par OIN 9001-2008, GJB 9001B-2009, CE, sécurité intrinsèque anti-déflagrante et la sécurité d'isolement anti-déflagrante, etc. qui s'assurent nos produits sont se conforment aux normes internationales.
Nous nous étions spécialisés dans les instruments de mesure de fabrication de pression, de niveau et d'écoulement et les produits connexes pendant 10 années. Nous avons éprouvé technique et personnel de gestion, par les efforts de notre personnel entier, nous sommes devenus un fabricant d'instrument de mesure et un fournisseur professionnels de solution. Et nous essayons sans interruption d'améliorer la qualité du produit.
Actuellement, le capteur de Kacise est déjà exporté vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et a reçu beaucoup de retours favorables. Nos distributeurs d'outre-mer augmentent également. Nous considère « des prix raisonnables, temps de production efficace et bon service après-vente » comme notre principe, et espoir de coopérer avec plus de clients pour le développement mutuel.
Nous fournissons le compteur de débit électromagnétique hygiénique sanitaire de haute qualité d'acier inoxydable, l'espoir que nous pouvons coopperate dans le futur proche en vous fournissant les produits appropriés, les bons services et les prix raisonnables.
2. Q : Est-vous une société commerciale ou un fabricant ?
: Nous sommes un fabricant approuvé d'OIN spécialisé dans des instruments de mesure de niveau et d'écoulement.
Le service d'OEM et d'ODM sont disponible. Accueil pour nous rendre visite en Chine.
3. Q : Quel est votre MOQ ?
: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4. Q : Quelle est votre date de livraison ?
: La date de livraison est environ 3-15 jours ouvrables après acquit de paiement.
5. Q : Quelles sont vos conditions de paiement ?
: Nous soutenons T/T, Paypal et assurance commerciale.
Pour l'ordre de production en série, c'est dépôt de 30% à l'avance et équilibre de 70% avant expédition.
6. Q : Ce qui est la méthode commerciale de paiement d'assurance :
: C'est un service gratuit qui peut protéger vos ordres contre le paiement à la livraison.
Et nous avons maintenant USD104,000.00 de la caution pour assurer vos ordres.
7. Q : Avez-vous une garantie ?
: Oui, nous avons la garantie de 12 mois.
