| Lieu d'origine: | Shaanxi, Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | GXSENSORS |
| Prix: | $50.00 - $180.00/pieces |
|---|---|
| Détails d'emballage: | demandes de carton ou de clients disponibles |
| Capacité d'approvisionnement: | 10000 morceaux/morceaux par Semaine négociable |
| Utilisation: | Capteur de niveau | Théorie: | Capteur ultrasonique |
|---|---|---|---|
| Sortie: | transducteur de commutateur, transducteur analogue, transducteur numérique | Sortie analogique: | 40-20mA, 0/1-5V, 0/1-10V facultatif |
| Capteur ultrasonique: | Capteur ultrasonique | distance de measuer: | 100mm-5000mm |
| Alimentation d'énergie: | 12-30VDC | Caractéristique du produit: | transducteur de pression ultrasonique |
| Sortie numérique: | RS485, peut transporter facultatif | Protocole de Digital: | Modbus, protocole de sefdefination basé sur l'OIN facultative |
| Port: | Changhaï ou autre |
Caractéristiques

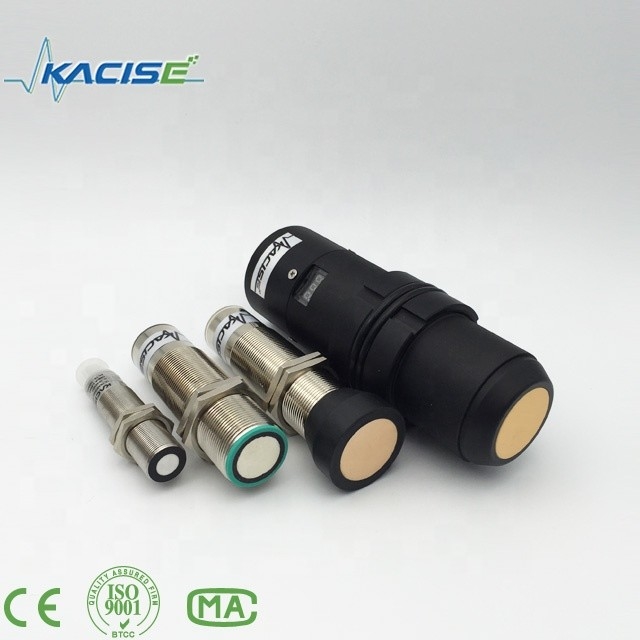

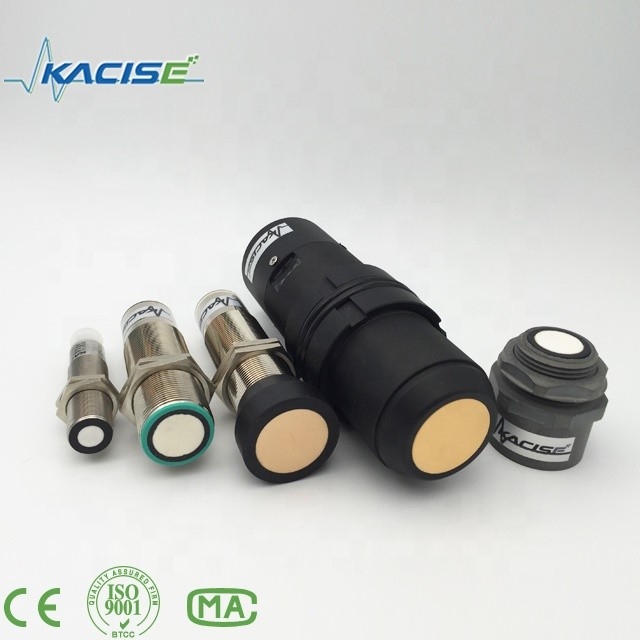

Ce capteur offre une détection et une portée de très courte à longue portée, dans un boîtier compact et robuste en PVC ou en acier inoxydable, conçu pour répondre à l'intrusion d'eau IP67.Opération 0V-28V détecte des objets à partir de 0.1m à 10m et fournit des informations sur la portée du sonar de 0,25m à 10m avec une résolution de 0,001m ou 0,01m. Les formats de sortie de l'interface inclus sont la sortie de la largeur d'impulsion,sortie de tension analogique 0/4-20mA sortie de courant, la sortie NPN/PNP et la sortie RS485, RS232 modbus-RTU et modbus-ASCII sont prises en charge.
Paramètres |
Spécifications générales |
Distance de détection 100.4000 mm |
Plage de réglage 100,4000 mm |
Surface non utilisable 0,200 mm |
Plaque de cible standard 100 mm × 100 mm |
Fréquence du transducteur Environ 112 kHz |
Délai de réponse: environ 195 ms |
Indicateurs/mécanismes de fonctionnement |
LED bleu allumée |
LED jaune Indication de l'état de commutation Flashing: objet de fonction de programme détecté |
LED rouge rouge permanent: erreur rouge, |
Spécifications électriques |
Voltage de fonctionnement UB. Pour10.30VDC, ondulation de 10% de seconde |
Consommation d'énergie P0≤ 900 mW |
Produits |
Type de sortie sortie analogique 0,10V |
Plage d'évaluation de la résolution [mm]/4000, mais ≥ 0,35 mm |
Déviation de la courbe caractéristique ≤ 0,2% de la valeur à pleine échelle |
Précision de répétition ≤ 0,1% de la valeur à pleine échelle |
Impédance de charge 0,500 Ohm |
Influence de la température ≤ 2% par rapport à la valeur de l'échelle |
Conditions de l'environnement |
Température ambiante -25,70°C |
Température de stockage -40,85°C |
Caractéristiques mécaniques |
Grade de protection IP67 |
Connecteur de connexion M12x1,4-PIN |
Matériau de construction en laiton, nickelé |
Transducteur Résine époxy/mélange de sphères de verre creuses; Polyuréthane mousse |
Poids 60 g |
Synchronisation externe
Le capteur peut être synchronisé par l'application externe d'une tension d'onde carrée.L'impulsion doit durer plus de 100 μs.Le cycle de mesure commence par la chute d'un impulse de synchronisation.Un niveau élevé à l'entrée de synchronisation désactive le capteurDeux modes de fonctionnement sont disponibles:
1Plusieurs capteurs peuvent être contrôlés par le même signal de synchronisation.
2Les impulsions de synchronisation sont envoyées cycliquement aux capteurs individuels.
Synchronisation interne
Les connexions de synchronisation d'un maximum de 5 capteurs capables de synchronisation interne sont reliées entre elles.
Le délai de réponse augmente en fonction du nombre de capteurs à synchroniser.Les capteurs doivent fonctionner de manière non synchronisée pour enseigner les limites d'évaluation.
Nom de l'organisme:
Si l'option de synchronisation n'est pas utilisée, l'entrée de synchronisation doit être connectée à la terre (0V) ou le capteur doit être actionné via un connecteur de câble V1 (4-pins).
Adaptation des limites d'évaluation
Le capteur ultrasonique dispose d'une sortie analogique avec deux limites d'évaluation enseignables.B. Pourou + UB. Pourà l'entrée TEACH-IN. La tension d'alimentation doit être appliquée à l'entrée TEACH-IN pendant au moins 1 s. Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN.La limite inférieure d'évaluation A1 est enseignée avec - UB. Pour, A2 avec + UB. Pour.
Deux fonctions de sortie différentes peuvent être définies:
1. La valeur analogique augmente avec la distance croissante de l'objet (rampe croissante)
2. La valeur analogique diminue avec la distance croissante à l'objet (rampe de chute)
Les limites d'évaluation ne peuvent être spécifiées que dans les 5 premières minutes suivant la
Pour modifier les limites d'évaluation plus tard,
l'utilisateur ne peut spécifier les valeurs souhaitées qu'après une nouvelle mise sous tension.
Rampes montantes pour le système TEACH-IN (A2 > A1)
- Objet de position à la limite inférieure d'évaluation
- limite inférieure A1 avec - UB. Pour
- Objet de position à la limite supérieure d'évaluation
- Limites supérieures de l'enseignement A2 avec + UB. Pour
Rampes de chute TEACH-IN (A1 > A2):
- Objet de position à la limite inférieure d'évaluation
- la limite inférieure de TEACH-IN A2 avec + UB. Pour
- Objet de position à la limite supérieure d'évaluation
- limite supérieure de l'enseignement A1 avec - UB. Pour
Par défaut
A1: surface inutilisable
A2: portée nominale de détection
Mode de fonctionnement: rampe ascendante
Ajustement des caractéristiques du cône sonore du nouveau capteur de pression ultrasonique de 2014:
Le capteur ultrasonique permet deux formes différentes du cône sonore, un cône sonore grand angle et un cône sonore petit angle.
1. le cône sonore à petit angle
- éteignez l' alimentation
- connectez le câble d'entrée Teach à -UB
- allumez l' alimentation
- la LED rouge clignote une fois avec une pause avant la suivante.
- LED jaune: en permanence allumée: indique la présence d'un objet ou d'un objet dérangeant dans la plage de détection
- débranchez le fil d'entrée Teach de -UB et le changement est enregistré
2. cône sonore grand angle
- éteignez l' alimentation
- connectez le câble d'entrée Teach avec + UB
- allumez l' alimentation
- la LED rouge clignote deux fois avec une longue pause avant la prochaine.
- LED jaune: en permanence allumée: indique un objet ou un objet dérangeant dans la plage de détection
- débranchez le fil d'entrée Teach de + UB et le changement est enregistré
Conditions d'installation
Si le capteur est installé à une température ambiante inférieure à 0°C, il devrait bien fonctionner sur les mesures de protection.il doit être fixé au milieu du fil de boîtier.
Informations sur le colis et les accessoires
2 unités sont en boîte et toutes les boîtes sont emballées dans des emballages standard ou les demandes des clients disponibles.
Les accessoires sont les suivants:
a, câble de 2 mètres de longueur
b, 2 écrous pour fixer le capteur
