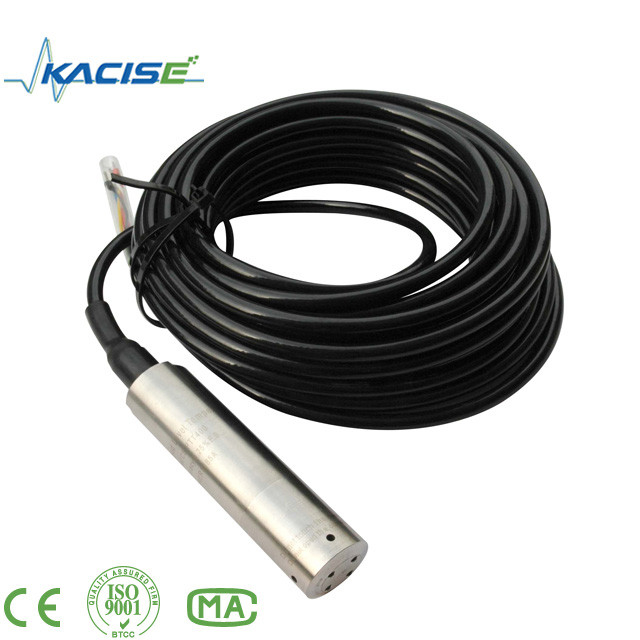

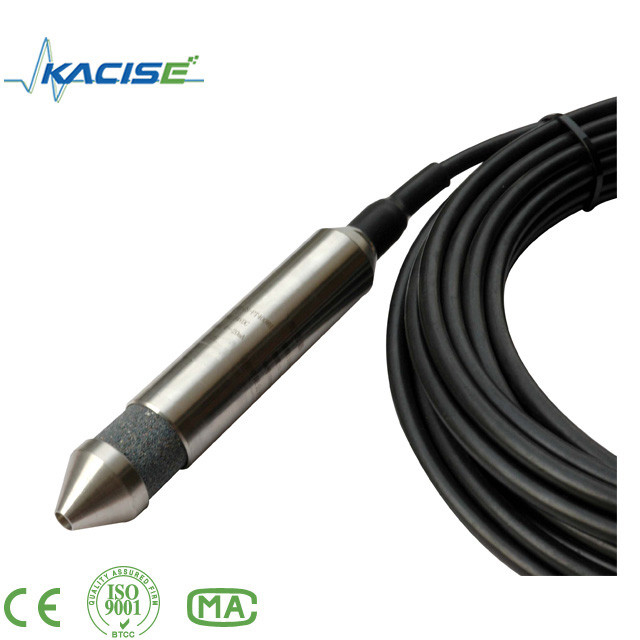

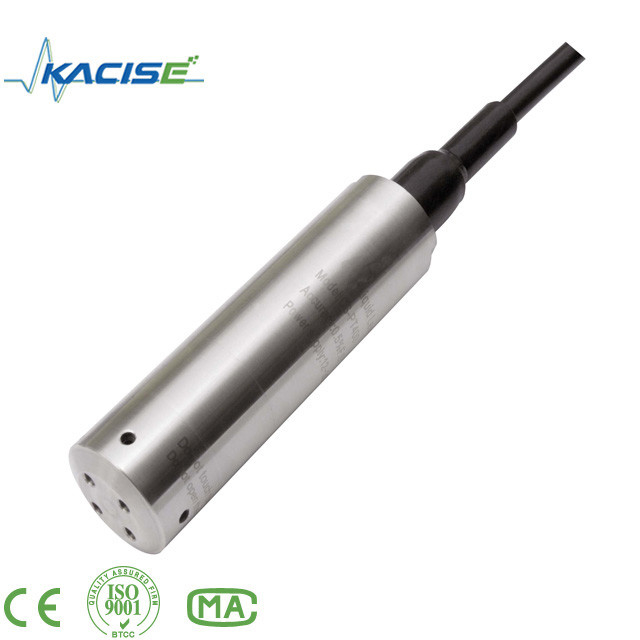

GXPS240Émetteur de pression à haute fréquence pour l'alimentation en eau
1.Paramètre
Des spécifications. | Valeur |
Plage de pression | Pour les appareils à combustion électrique |
Pression de charge | 1.5 fois la valeur nominale de la pression (1.5X) |
Pression de rupture | 3 fois la pression nominale (3X) |
Précision | ± 0,5% F.S, ± 1,0% F.S. |
Stabilité | Valeur typique de 0,25% F.S., valeur maximale: 0,4% F.S. |
Température de fonctionnement | -40°C à 125°C |
Température de compensation | -10°C à 70°C |
Compatibilité moyenne | Tous les médiums caustiques compatibles avec le 1Cr18Ni9Ti |
Performance électrique | Système de câbles 2 | Système de câbles 3 |
Signal de sortie | 4 à 20 mA | 0 à 5 V | 0 à 10 V |
Énergie électrique | 10 à 30 Vdc | 8 à 30 Vdc | 12 à 30 Vdc |
Pression de charge | (U-10)/0.02 (Ω) | >100 kΩ |
Isolement | >100M Ω@50V |
Puissance électrique | 500 V@60 secondes |
Vibration/impact | 10 g/5~2000Hz, axes X/Y/Z20g puis 11 ms |
Durable sous pression | 2x106cercle de pression @25°C |
Plage d'affichage | -9999~99999@PS101A/C. -9999 à 99999@PS101A/C. -9999 à 99999@PS101A/C. -9999 à 99999@PS101A/C. -9999 à 99999@PS101A/C. -9999 à 99999@PS101A/C. |
Connexion électrique | Terminal + sortie étanche à l'eau; protection IP65 |
Port de pression | Une M20×1.5, G1/4, G1/2, NPT1/4, NPT1/2 |
Type de pression | G, A | Temps de réponse: 10 ms |
Certificat | Isolement à l'épreuve de l'explosion D, certificat CE |
EMI/EMC | Le système d'échantillonnage doit être conforme à la norme EN 9001:2003 ou à la norme EN 9001:2003 |
2. Mode et structure de la connexion électrique:
Définition du terminal inscrit sur le couvercle arrière |
Je vous en prie. | + | - | | |
Actuel | 24Vdc | 4 à 20 mA | | Cable à écran |
Voltage | 24 ((+) | Vout | 24 ((-) | Cable à écran |
Signal de sortie |
Deux fils | 4 à 20 mA |
Trois fils | 0 à 5 V, 0,5 à 4,5 V, 1 à 5 V, 0 à 10 V (DC) |
Instruction
Un type:Température élevée, isolation à l'épreuve de l'explosion, émetteur de pression avec affichage, sortie de ligne de terminaux.
Type B:Transmetteur de pression à l'épreuve de l'explosion, sortie terminale
Le type C:Protégé contre l'explosion avec émetteur de pression affiché, sortie de ligne de terminaux
3. Caractéristique
1) Précision:00,5% F.S.
2) etRésistance à la pression de l'articulation tampon de choc
3) Variété de pression et sortie de signal
4) Différents types de connecteurs et de ports sous pression
5) sortie de courant de deux fils non polaire
6) Protéger contre l'explosion en toute sécurité, isoler contre l'explosion
7) Certificat CE
8) L'affichage peut être configuré
4Applications
1) approvisionnement en eau par conversion de fréquence
2) Les gaz naturels comprimés
3) L'eau du robinet 4 à distance
4) La climatisation centrale
5) Système de détection automatique
6) Gestion en temps réel
7) Mesure de la pression dans les tuyaux et les réservoirs
8) Système de chauffage par chaudière
I. Le capteur est spécialement conçu pour les vols spatiaux, le pétrole, les produits chimiques, le système de test des machines minières, la mesure de la micropression, l'utilisation dans les wagons ferroviaires à grande vitesse.
II. Le client s'étend dans le monde entier pour la construction navale, les camions spéciaux, l'industrie chimique,
III. Les États membres.Aider notre client à réduire les coûts évidemment.
