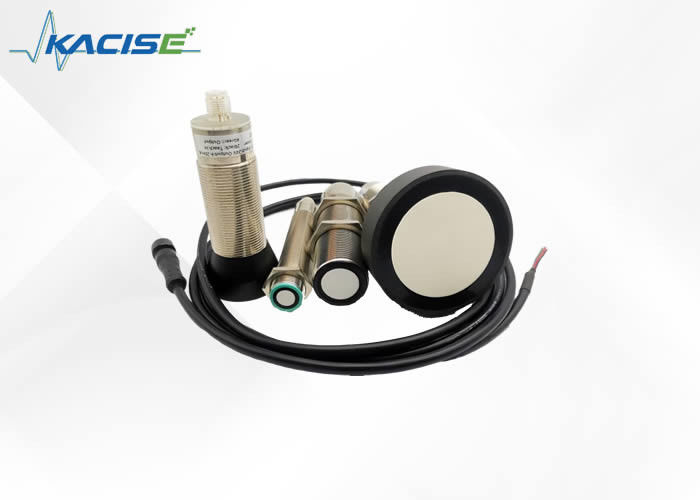

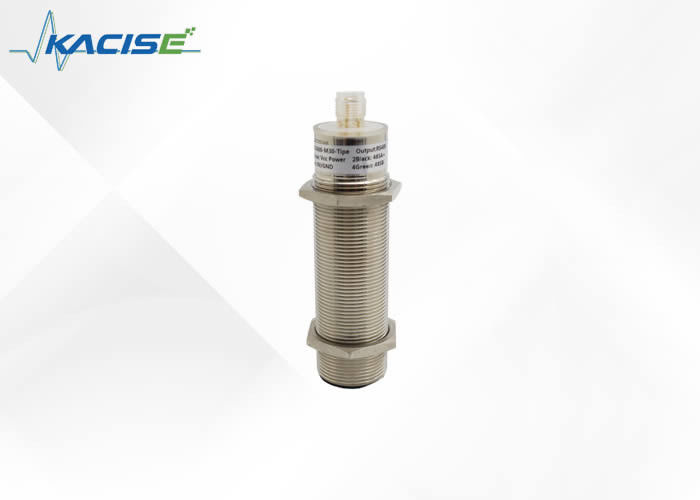

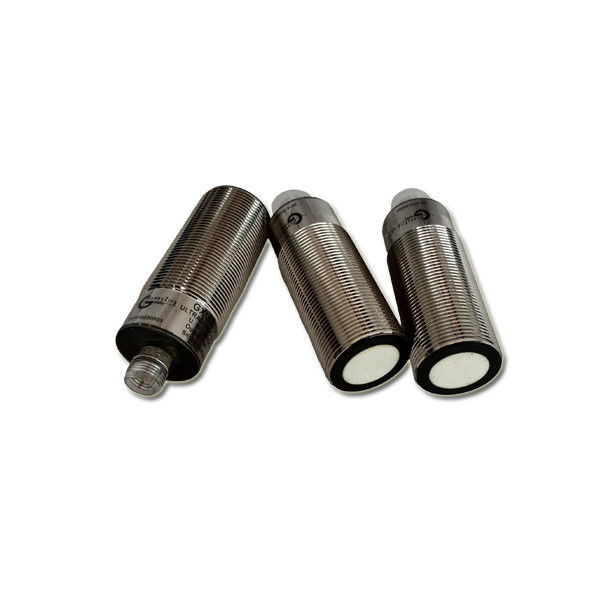

Capteur de niveau d'eau ultrasonique, nouveau design 2024, avec distance de mesure 100mm-5000mm
Caractéristiques
- Compatible avec les nombreux types de ce produit similaire.
- Haute sensibilité
- Les lectures peuvent se produire jusqu'à toutes les 33 ms (30 Hz) dans un rayon de 3 mètres ou jusqu'à toutes les 80 ms (12,5 Hz) dans un rayon de 10 mètres.
- Le fonctionnement en mode libre peut mesurer et produire en permanence des informations sur les gardes forestiers
- Alimentation 9 V-28 V avec une consommation de courant moyenne très faible
- Type de sortie multi-types tel que analogique (40-20 mA, 0/1-5 V, 0/1-10 V), RS485, bus Can.
- Le capteur fonctionne à 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Brève introduction du nouveau capteur à ultrasons conçu en 2018
Ce capteur permet une détection et une portée très courte à longue portée, dans un boîtier compact et robuste en PVC ou en acier inoxydable, conçu pour répondre aux intrusions d'eau IP67. Le fonctionnement d'alimentation 9,0 V-28 V détecte les objets de 0,1 mètre à 10 mètres et fournit des informations sur la portée du sonar de 0,25 mètre à 10 mètres avec une résolution de 0,001 mètre ou 0,01 mètre. Les formats de sortie d'interface inclus sont la sortie de largeur d'impulsion, la sortie de tension analogique, la sortie de courant 0/4-20 mA, la sortie NPN/PNP et la sortie RS485, RS232 modbus-RTU et modbus-ASCII pris en charge.
Paramètres
| Spécifications générales |
| Distance de détection 100,4000 mm |
| Plage de réglage 100,4000 mm |
| Zone inutilisable 0,200 mm |
| Plaque cible standard 100 mm × 100 mm |
| Fréquence du transducteur Environ 112 kHz |
| Délai de réponse Environ 195 ms |
| Indicateurs/Moyens de fonctionnement |
| LED bleue Sous tension |
LED jaune Indication de l'état de commutation
Clignotant : objet de fonction du programme détecté |
LED rouge rouge fixe : Erreur Rouge,
Clignotant : fonction du programme, objet non détecté |
| Spécifications électriques |
| Tension de service UB10,30 V CC, ondulation 10 % SS |
| Consommation électrique P0≤900 mW |
| Sortir |
| Type de sortie sortie analogique 0,10 V |
| Plage d'évaluation de la résolution [mm]/4000, mais ≥ 0,35 mm |
| Écart de la courbe caractéristique ≤0,2 % de la valeur à pleine échelle |
| Précision de répétition ≤0,1 % de la valeur à pleine échelle |
| Impédance de charge 0,500 Ohm |
| Influence de la température ≤2 % par rapport à la valeur à pleine échelle |
| Conditions ambiantes |
| Température ambiante -25,70°C |
| Température de stockage -40,85°C |
| Spécifications mécaniques |
| Degré de protection IP67 |
| Connecteur de connexion M12x1,4-PIN |
| Matériau du boîtier Laiton nickelé |
Transducteur Mélange de résine époxy et de sphère de verre creuse ;
Mousse de polyuréthane |
| Poids 60g |
Synchronisation externe
Le capteur peut être synchronisé par l'application externe d'une tension carrée. Une impulsion de synchronisation à l'entrée de synchronisation démarre un cycle de mesure. L'impulsion doit avoir une durée supérieure à 100 μs. Le cycle de mesure commence par le front descendant d'une impulsion de synchronisation. Un niveau bas > 1 s ou une entrée de synchronisation ouverte entraînera le fonctionnement normal du capteur. Un niveau élevé à l'entrée de synchronisation désactive le capteur. Deux modes de fonctionnement sont disponibles :
1. Plusieurs capteurs peuvent être contrôlés par le même signal de synchronisation. Les capteurs sont synchronisés.
2. Les impulsions de synchronisation sont envoyées cycliquement aux capteurs individuels. Les capteurs fonctionnent en mode multiplex.
Synchronisation interne
Les connexions de synchronisation de jusqu'à 5 capteurs capables de synchronisation interne sont reliées entre elles. Lors de la mise sous tension, ces capteurs fonctionneront en mode multiplex.
Le délai de réponse augmente en fonction du nombre de capteurs à synchroniser. La synchronisation ne peut pas être effectuée pendant le TEACH-IN et vice versa. Les capteurs doivent fonctionner de manière non synchronisée pour apprendre les limites d'évaluation.
Note:
Si l'option de synchronisation n'est pas utilisée, l'entrée de synchronisation doit être reliée à la masse (0 V) ou le capteur doit être exploité via un connecteur de câble V1 (4 broches).
Ajustement des limites d'évaluation
Le capteur à ultrasons dispose d'une sortie analogique avec deux limites d'évaluation enseignables. Ceux-ci sont définis en appliquant la tension d'alimentation - UBou + UBà l’entrée TEACH-IN. La tension d'alimentation doit être appliquée à l'entrée TEACH-IN pendant au moins 1 s. Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN. La limite d'évaluation inférieure A1 est apprise avec - UB, A2 avec + UB.
Deux fonctions de sortie différentes peuvent être définies :
1. La valeur analogique augmente avec l'augmentation de la distance par rapport à l'objet (rampe montante)
2. La valeur analogique diminue avec l'augmentation de la distance par rapport à l'objet (rampe décroissante)
Les limites d'évaluation ne peuvent être indiquées que dans les 5 minutes qui suivent
Allumez. Pour modifier ultérieurement les limites d'évaluation,
l'utilisateur ne peut spécifier les valeurs souhaitées qu'après une nouvelle mise sous tension.
Rampe montante TEACH-IN (A2 > A1)
- Positionner l'objet à la limite d'évaluation inférieure
- TEACH-IN limite inférieure A1 avec - UB
- Positionner l'objet à la limite supérieure d'évaluation
- TEACH-IN limite supérieure A2 avec + UB
Rampe descendante TEACH-IN (A1 > A2) :
- Positionner l'objet à la limite d'évaluation inférieure
- TEACH-IN limite inférieure A2 avec + UB
- Positionner l'objet à la limite supérieure d'évaluation
- TEACH-IN limite supérieure A1 avec - UB
Paramètre par défaut
A1 : zone inutilisable
A2 : plage de détection nominale
Mode de fonctionnement : rampe montante
