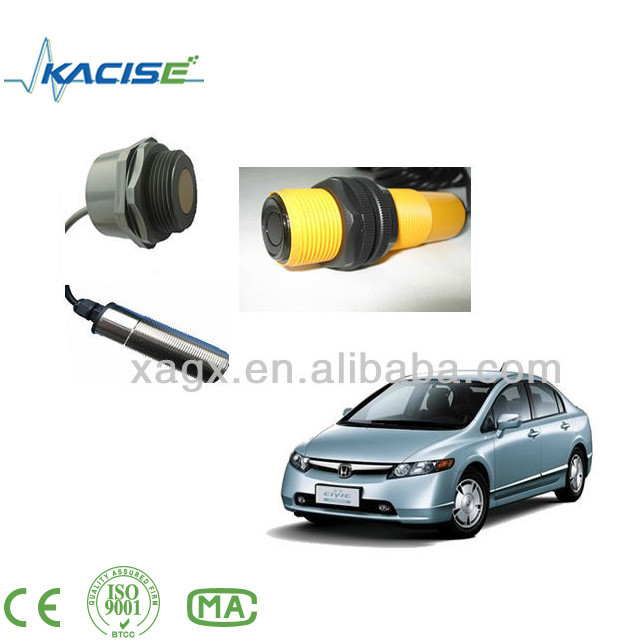

Sensor de transducteur piézoélectrique à ultrasons 2018

Ce capteur offre une détection et une portée de très courte à longue portée, dans un boîtier compact et robuste en PVC ou en acier inoxydable, conçu pour répondre à l'intrusion d'eau IP67.Opération 0V-28V détecte des objets à partir de 0.1m à 10m et fournit des informations sur la portée du sonar de 0,25m à 10m avec une résolution de 0,001m ou 0,01m. Les formats de sortie de l'interface inclus sont la sortie de la largeur d'impulsion,sortie de tension analogique, sortie NPN/PNP et sortie numérique en série.

2. DimensionsJe suis désolé.Unité:mm)

Si le type de module est M18, les dimensions sont les suivantes:

A = Φ18.0±0.5 E = Φ12.0±0.5
B est égal à 66.0±0.5 F = Φ28.0±0.5
C est égal à 27.0±0.5 G est égal à 10.0±0.5
D est égal à 12.0±0.5 H est égal à 12.0±0.5

3. Caractéristiques

1) Conçus pour une utilisation en extérieur ou en intérieur

2) Sensibilité élevée

3) Les lectures peuvent se produire jusqu'à tous les 33 ms ((30 Hz) dans un rayon de 3 mètres ou jusqu'à tous les 80 ms ((12.5 Hz) dans un rayon de 10 mètres.

4) Le fonctionnement libre peut mesurer en continu et produire des informations ranger

5) 9V-28V alimentation avec une consommation moyenne de courant très faible

6) Type de sortie multi-types tel que l'analogique (40-20mA, 0/1-5V, 0/1-10V), RS485, le bus de can.

7) Le capteur fonctionne à 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz

4. Applications

1) etMesure du niveau du réservoir

2) Mesure du niveau du bac

3) Détection de zone de proximité

4) Détection des personnes

5) Capteur de portée du robot

6) Navigation autonome

7) Navigation à capteurs multiples

8) Mesure des distances

9) Détection d'objets à longue portée

10) Capteur industriel

5. Informations sur l'emballage et les accessoires

Les deux unités sont en boîte et toutes les boîtes sont emballées dans des emballages standard ou les demandes des clients disponibles.

Les accessoires sont les suivants:

a, câble de 2 mètres de longueur

b, 2 écrous pour fixer le capteur

6. Informations de commande

GX_US_AAA-BBB-Le CCC-DDD-EEE et électroménager

BBB: portée de la distance

003 à 30 cm 005 à 50 cm

010 à 100 cm

060 à 600 cmAutres réservés

CCC: Type d'interface

0V5-analogue 0-5V

1V5- analogique 1-5V

0VA- analogique 0-10V

1VA- analogique 1 à 10V

4MA- analogique 4-20mA

Interface SER-RS485

Interface de bus CAN-Can

Pulsation PUL-PUL

Pulsation PMP-PMP

Commutateur non NPN

Commutateur PNP-PNP

Autres réservées

DDD: méthode de connexion par câble

Cable fixe

M12-M12 prise de raccordement

EEE: longueur du câble

XXX-description de la longueur du câble, la longueur du câble doit être inférieure à 15m, le nombre doit être inférieur à 150

Par exemple GX_US_S30-700-SER-Le numéro de série-080
