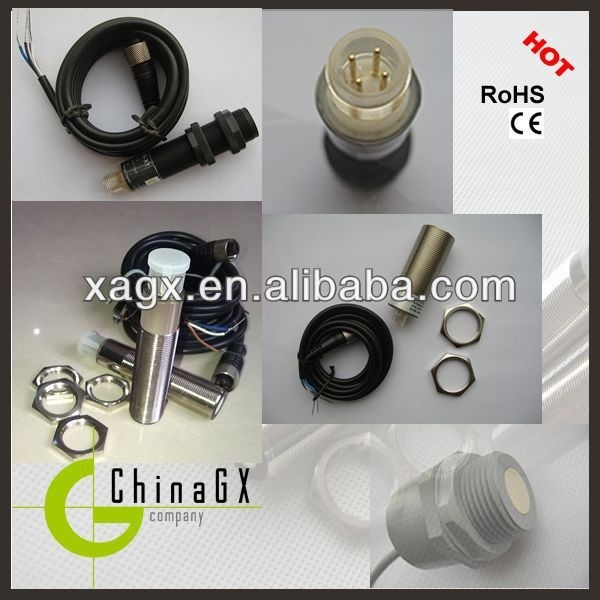

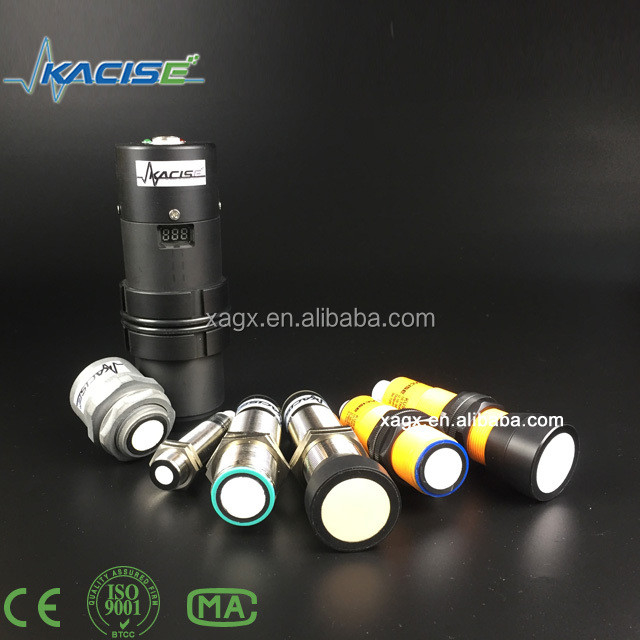

Introduction au projet
Les capteurs à ultrasons de la série GXUS couvrent une variété de scénarios d'application dans l'automatisation industrielle.tâches de mesure ou de détection du niveau de remplissage aux portes et aux entrées: ils offrent des solutions pour les besoins les plus divers des applications.
Les capteurs dotés de sorties numériques de commutation ou d'une interface analogique de 4 à 20 mA sont courants.La plupart des capteurs peuvent être enseignés ou paramétrés via une interface et donc adaptés à l'application respective.
Caractéristiques
Résolution élevée
Temps de réponse court
Petite zone aveugle
Différentes sorties disponibles: sortie commutateur, analogue ou RS232/485
Spécification
Le GXUS-M18
Le GXUS-M30
|
Portée de détection
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Plaque de cible standard
|
100 mm x 100 mm
|
|
Fréquence du transducteur
|
approximativement 255 kHz
|
|
Délai de réponse
|
environ 125 ms
|
|
LED bleu
|
Le courant allumé
|
|
LED jaune
|
solide: objet dans la plage d'évaluation
|
|
clignotant: fonction de programme, objet détecté
|
|
LED rouge
|
solide: erreur
|
|
clignotant: fonction de programme, aucun objet détecté
|
|
Voltage de fonctionnement UB. Pour
|
10... 30 V de courant continu, ondulation 10 % SS
|
|
Courant d'alimentation en mode non-charge I0
|
≤45 mA
|
|
Type de sortie
|
1 sortie analogique 0-10V ou 4...20mA.
|
|
Résolution
|
0.11 mm à la portée maximale de détection
|
|
Déviation de la courbe caractéristique
|
±1 % de la valeur à pleine échelle
|
|
Précision de répétition
|
±0.1 % de la valeur à pleine échelle
|
|
Impédance de charge
|
> 1kOhm
|
|
Influence de la température
|
±1.5 % de la valeur à l'échelle
|
|
Température ambiante
|
-25... 70 °C (-13... 158 °F)
|
|
Température de stockage
|
-40 à 85 °C (-40 à 185 °F)
|
|
Type de connexion
|
Connecteur de l' appareil M12 x 1, 4 broches
|
|
Niveau de protection
|
IP65 (IP66 est sélectionnable)
|
|
Matériel
|
Casement en laiton nickelé
ou en acier inoxydable
ou en plastique
|
|
Transducteur: mélange de résine époxy et de sphère de verre creuse;
mousse de polyuréthane
|
Adaptation des limites d'évaluation
Le capteur ultrasonique dispose d'une sortie analogique avec deux limites d'évaluation enseignables, qui sont réglées en appliquant la tension d'alimentation -UB ou +UB à l'entrée TEACH-IN.La tension d'alimentation doit être appliquée à l'entrée TEACH-IN pendant au moins 1 s.Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN. La limite d'évaluation inférieure A1 est enseignée avec -UB, A2 avec +UB.
Deux fonctions de sortie différentes peuvent être définies:
1. La valeur analogique augmente avec la distance croissante de l'objet (rampe croissante)
2. La valeur analogique diminue avec la distance croissante à l'objet (rampe de chute)
Les limites d'évaluation ne peuvent être spécifiées que dans les 5 premières minutes suivant laLe courant est allumé.
Pour modifier les limites d'évaluation plus tard,l'utilisateur ne peut spécifier les valeurs souhaitées qu'après une nouvelle mise sous tension.
Rampes montantes pour le système TEACH-IN (A2 > A1)
-Objet de position à la limite inférieure d'évaluation
- limite inférieure A1 avec - UB
- Objet de position à la limite supérieure d'évaluation
- Limites supérieures de l'apprentissage A2 avec + UB
Rampes de chute TEACH-IN (A1 > A2):
-Objet de position à la limite inférieure d'évaluation
- la limite inférieure de l'enseignement A2 avec + UB
- Objet de position à la limite supérieure d'évaluation
- limite supérieure de l'enseignement A1 avec - UB
Par défaut
A1: surface inutilisable
A2: portée nominale de détection
Mode de fonctionnement: rampe ascendante
Displays à LED
|
Affichage en fonction du mode de fonctionnement
|
LED rouge
|
LED jaune
|
|
Limite d'évaluation de la méthode TEACH-IN
Objet détecté
Aucun objet détecté
Objet incertain (TEACH-IN n'est pas valide)
|
éteint
éclairs
sur
|
éclairs
éteint
éteint
|
|
Mode normal (plage d'évaluation)
|
éteint
|
sur
|
|
Faute
|
sur
|
état antérieur
|
Le GXUS-M56
|
Portée de la distance
|
50... 500 mm;100... 1000 mm;200... 3000 mm;300... 5000 mm;
500...6000 mm
|
|
Résolution
|
3 mm ou 0,1%(qui est plus grand)
|
|
Temps de réponse
|
> 200 ms
|
|
Affichage
|
LED
|
|
Angle d'émission
|
20°
|
|
Sortie analogique
|
4~Le système de régulation de la puissance est utilisé pour les systèmes de régulation de la puissance.
|
|
Sla sorcière
|
Le débit de courant continu doit être supérieur ou égal à 30 V.(Le montant de l'indemnité)
|
|
Résistance à la combustion
|
Protocole MODBUS ou protocole personnalisé (facultatif))
|
|
Énergie électrique
|
Le courant standard 24VDC(±15%)
|
|
Température ambiante
|
- 20 ans.~+ 60°C
|
|
Classe de protection
|
IP65 (IP66 est sélectionnable)
|
|
Installation
|
M56*2
|
