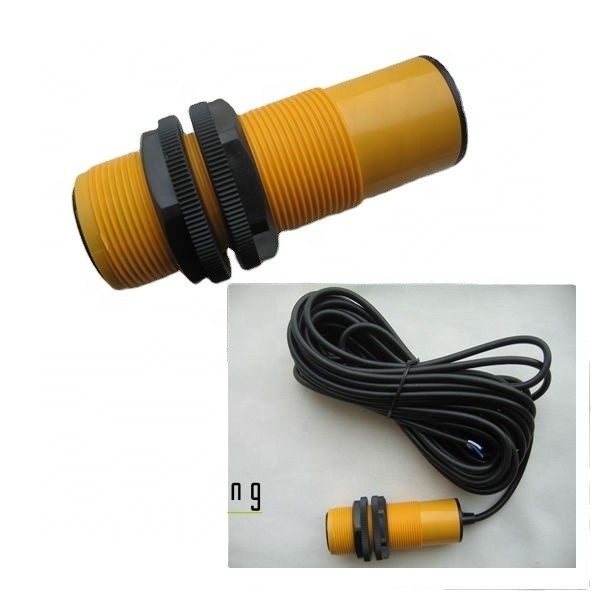

Circuit de transducteur à ultrasons compact en PVC ou en acier inoxydable

Ce capteur offre une détection et une portée de très courte à longue portée, dans un boîtier compact et robuste en PVC ou en acier inoxydable, conçu pour répondre à l'intrusion d'eau IP67.L'opération de puissance 13V-30V détecte les objets de 0.1m à 10m et fournit des informations sur la portée du sonar de 0,25m à 10m avec une résolution de 0,001m ou 0,01m. Les formats de sortie de l'interface inclus sont la sortie de la largeur d'impulsion,sortie de tension analogique, sortie NPN/PNP et sortie numérique en série.

Les dimensionsJe suis désolé.unité:mm)

Caractéristiques

Conçus pour l'extérieur ou l'intérieur

. Haute sensibilité

. Les lectures peuvent se produire jusqu'à tous les 33 mS ((30 Hz) dans un rayon de 3 mètres ou jusqu'à tous les 80 mS ((12.5 Hz) dans un rayon de 10 mètres.

Le fonctionnement libre peut mesurer et produire continuellement des informations de ranger.

. alimentation 13V-30V avec un courant moyen très faible

. Type de sortie multi-types tel que l'analogique (40-20mA, 0/1-5V, 0/1-10V), RS485, le bus de can.

Le capteur fonctionne à 125K.

Applications

.Mesure du niveau du réservoir

. Mesure du niveau du bac

Détection de zone de proximité

Détection des personnes

Sensor de détection robot.

. Navigation autonome

- Navigation à plusieurs capteurs.

. Mesure de la distance

Détection d' objets à longue portée.

. Capteur industriel

Informations sur le colis et les accessoires

Les deux unités sont en boîte et toutes les boîtes sont emballées dans des emballages standard ou les demandes des clients disponibles.

Les accessoires sont les suivants:

a, câble de 2 mètres de longueur

b, 2 écrous pour fixer le capteur

Informations relatives à la commande

GX_US_AAA-BBB-Le CCC-DDD-EEE et électroménager

AAA: le matériau et le diamètre du corps

P18- le corps en plastique et le diamètre du corps est de 18 mm

S18 - le corps en acier inoxydable et son diamètre sont de 18 mm

P30- le corps en plastique et le diamètre du corps est de 30 mm

S30 - le corps en acier inoxydable et son diamètre sont de 30 mm

BBB: portée de la distance

003 à 30 cm 005 à 50 cm

010 à 100 cm

060 à 600 cmAutres réservés

CCC: Type d'interface

0V5-analogue 0-5V

1V5- analogique 1-5V

0VA- analogique 0-10V

1VA- analogique 1 à 10V

4MA- analogique 4-20mA

Interface SER-RS485

Interface de bus CAN-Can

Pulsation PUL-PUL

Pulsation PMP-PMP

Commutateur non NPN

Commutateur PNP-PNP

Autres réservées

DDD: méthode de connexion par câble

Cable fixe

M12-M12 prise de raccordement

EEE: longueur du câble

XXX-description de la longueur du câble, la longueur du câble doit être inférieure à 15m, le nombre doit être inférieur à 150

Par exemple GX_US_S30-700-SER-Le numéro de série-080
