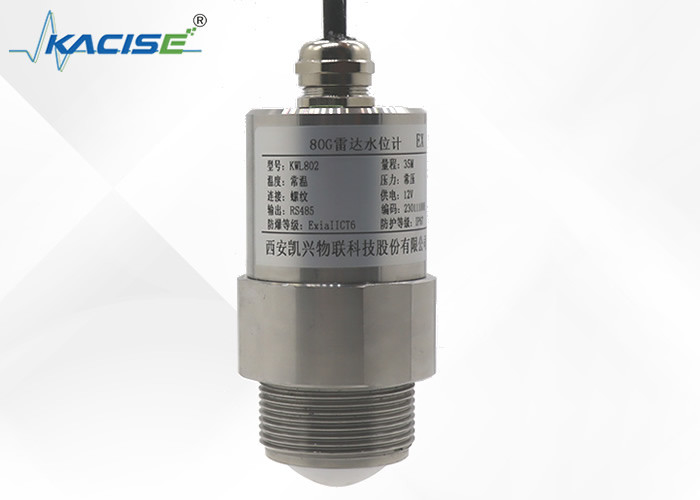

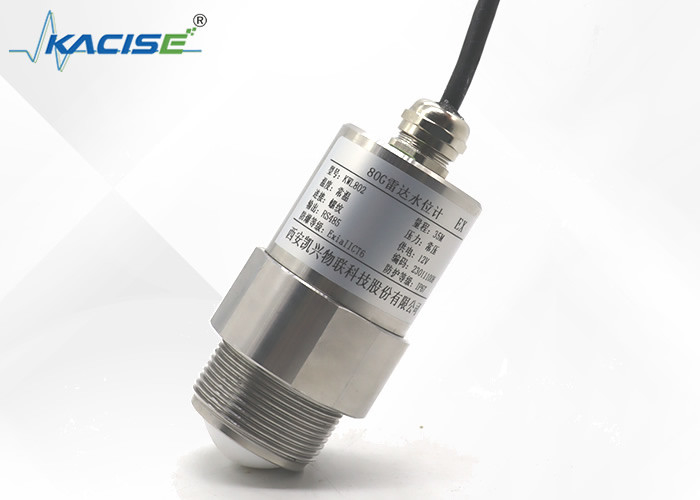

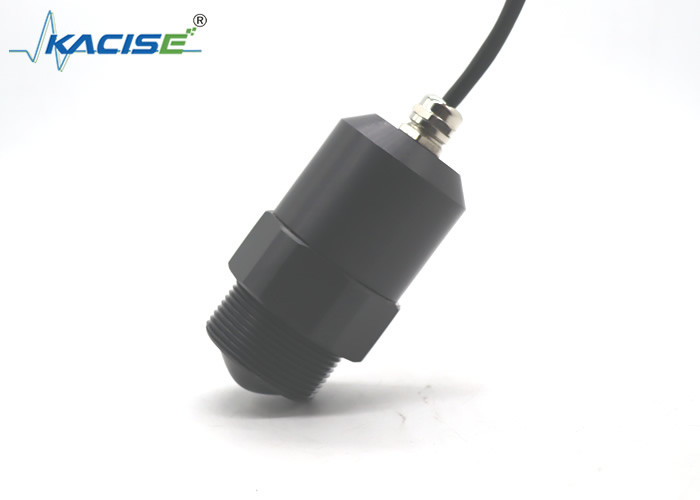

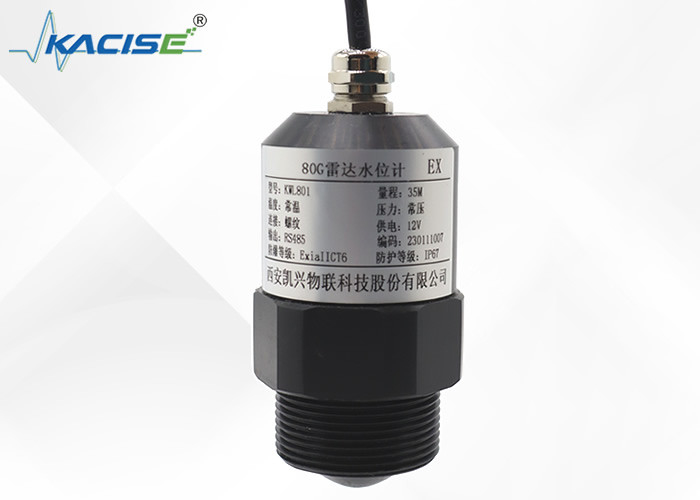

KWL800 76 - capteur de niveau de l'eau de radar à ondes entretenues de 81GHz FM avec la communication de RS485 Modbus

Capteur de niveau de l'eau de radar à ondes entretenues de la gamme 76-81GHz FM de KWL800 65m avec la communication de RS485 Modbus

Introduction

Les produits de série de capteur de niveau du radar KWL800 se rapportent aux produits à fréquence modulée de radar de l'onde continue (FMCW) fonctionnant à 76-81GHz. La portée maximale du produit peut atteindre 65m, et la zone sans visibilité est à moins de 10 cm. En raison de sa plus haute fréquence d'opération, plus grande largeur de bande, et exactitude plus élevée de mesure.


Caractéristique

Le ⚫ basé sur la puce de radiofréquence d'onde millimétrique de CMOS, réalisent une radiofréquence plus compacte
architecture, rapport signal/bruit plus élevé, et plus petit angle mort.
Une résolution de mesure de ⚫ et une exactitude plus élevées de mesure.
Le ⚫ l'angle de faisceau qu'étroit d'antenne est 6°, l'interférence dans l'environnement d'installation aura moins
l'impact sur l'instrument, et l'installation est plus commode.
Conception de lentille intégrée par ⚫, dimension compacte.


Méthode d'installation

Il y a deux points pour prêter l'attention à pendant l'installation :

(1) s'assurent que le mètre est perpendiculaire à la surface de l'eau.

(2) Avoid émettant des poutres des objets de irradiation d'interférence et produisant des échos faux.

Voyez les points suivants pour des conditions de travail typiques.

Assurez-vous que l'eau capteur de niveau est installée verticalement sur la surface de l'eau, et l'inclinaison affaiblira l'amplitude reçue de signal, qui affectera la mesure normale de distance.

Assurez-vous qu'il n'y a aucun objet d'interférence dans la marge de poutre, telle que les banques des rivières.



L'instrument devrait être installé au moins 20cm à partir du mur latéral, et le réseau souterrain de tuyau devrait être installé comme fin au centre du puits en tant que possible, autrement le mur bon produira facilement des signaux d'interférence, qui affecteront la mesure et le jugement.
