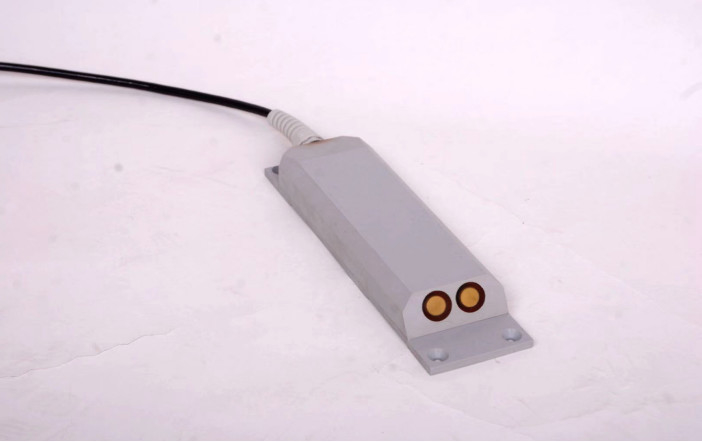

Mètre de vitesse de débit portable basé sur un capteur Doppler

Le débitmètre/débitmètre portable Doppler convient à la mesure temporaire de la vitesse de l'eau, du niveau du liquide, du débit, de la température, généralement utilisé dans les cours d'eau naturels, les canaux artificiels, les tuyaux,les rivières, les lacs, etc.

Caractéristique

(1) Débit de support, débit instantané

taux, niveau de liquide, température

(2)Types de canaux configurables

(3)Écran tactile couleur

(4)Batterie de grande capacité, 4800 mAH

(5) Norme de mesure de la tige de 3 mètres,

peut être prolongée

(6)Porteuse

(7)Avoir un rapport de qualification de test

1.Description des produits

Le produit mesure le débit selon le principe de l'effet Doppler ultrasonique, et peut mesurer le niveau d'eau et la température par le capteur de pression.qui peut efficacement étancher et sceller.

◆ Le protocole de communication Modbus et le bus RS485 sont utilisés pour communiquer avec l'ordinateur portable.

◆ L'installation du capteur sous-marin est facile.

◆ L'ensemble de l'équipement est de conception électronique, alimenté à haute tension, faible consommation d'énergie, sans pièces mécaniques.haute fiabilité et forte anti-interférence.

◆ Une large gamme d'applications: il peut être utilisé dans divers milieux aquatiques, de l'eau pure à l'eau du fleuve Jaune.

2.PPrincipe du produit

Principe du débitmètre Doppler: lorsque la source ultrasonique et l'observateur font un mouvement relatif, la fréquence reçue par l'observateur sera différente de celle de la source ultrasonique.C'est pourquoi, les petites particules et les bulles se déplaçant avec l'eau par rapport au transducteur à ultrasons changeront également la fréquence de réception du transducteur,et augmenter avec l'augmentation de la vitesse de mouvement de la suspension dans l'eauAinsi, le décalage de fréquence Doppler est mesuré, et la vitesse de débit de l'eau au point du compteur de courant Doppler est mesurée.Ceci est multiplié par la surface de la section transversale du canal pour obtenir les informations de débit.

Parce que la mesure du débit Doppler utilise la vitesse de propagation du son dans l'eau, et la vitesse de propagation du son dans l'eau est étroitement liée à la température de l'eau,le dispositif est équipé d'un capteur de température intégré pour la mesure de la température, puis corrigez la vitesse du son.

La mesure de la profondeur de niveau utilise un capteur de pression pour mesurer la distance entre la position du capteur de vitesse de débit et le niveau du liquide.

3.Paramètre du produit

3.1 Attributs des produits

◆ Types de mesures: vitesse de point, niveau du liquide, température, débit

◆ Classe de protection: IP68

◆ Méthode de mesure: en ligne

◆ Principe de mesure: méthode Doppler acoustique, méthode de surface de vitesse

◆ Énergie électrique: batterie, énergie solaire, électricité électrique

◆ Signal de sortie: Modbus RS485

◆ Contenu du signal de sortie: vitesse ponctuelle, débit instantané, débit cumulé, niveau de l'eau, température

◆ Signal de sortie (alimentation externe): 4 à 20 mA

◆ 4~20mA Contenu du signal de sortie: débit instantané

◆ Les exigences en matière de pH du liquide: pH 6 à 8

◆ Pression requise pour le liquide: 1 atmosphère standard dans un environnement naturel

◆ Consommation d'énergie de fonctionnement continu: 12V*65mA=12V*0,065A≈0,8W

3.2 Indice de mesure

3.3 Spécifications

4.ALe cas de l'application
