Girouette de série KSFG-3X36 à trois axes

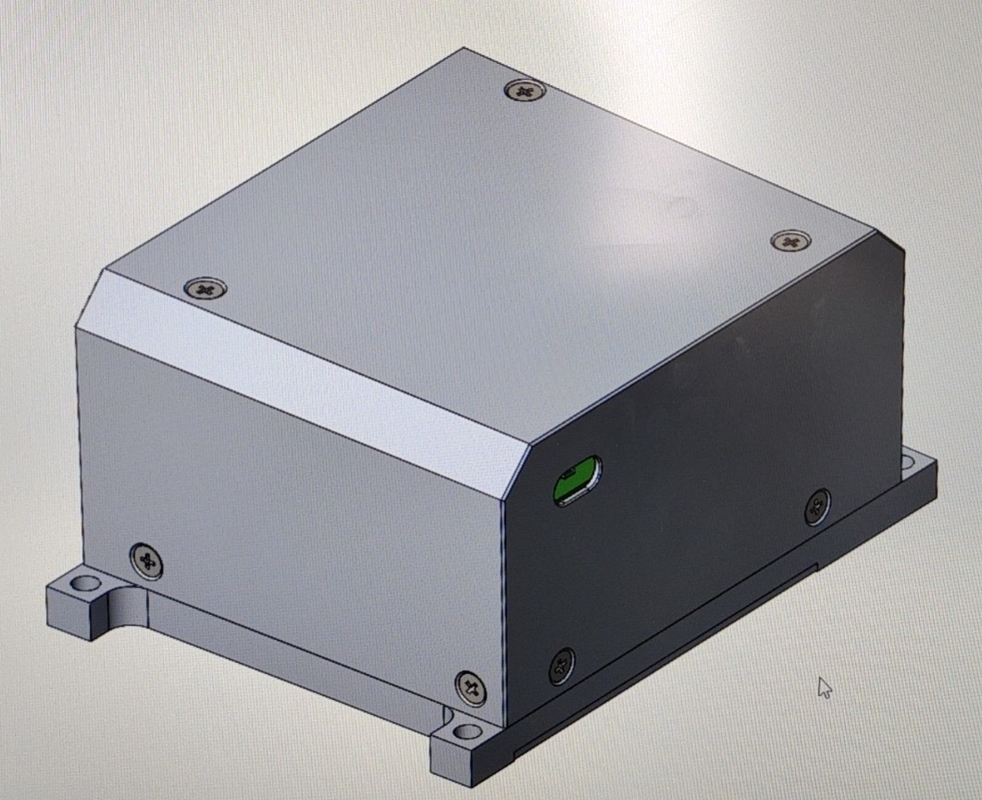

Le gyroscope à fibre optique KSFG3X36-1 est un gyroscope à trois axes de faible précision, comme indiqué sur la figure 1, avec les avantages du petit volume, du poids léger, de l'absence de pièces mobiles, d'une grande fiabilité, d'une longue durée de vie, etc.Sa sortie numérique est pratique et intégrée au système, qui peut être appliqué à l'aviation, à l'aérospatiale, aux navires, aux armes, à la mesure des mines de charbon, à l'électronique automobile et à d'autres domaines.

Le principe du gyroscope à fibre optique est un instrument de navigation par inertie basé sur des principes optiques qui utilise les caractéristiques des fibres optiques pour mesurer la vitesse angulaire de rotation,afin d'obtenir des mesures précises des directions telles que la directionLorsque un faisceau lumineux se déplace dans un canal circulaire, si le canal circulaire lui-même a une vitesse de rotation,Il faut plus de temps à la lumière pour voyager dans la direction du canal qui tourne que pour voyager dans la direction opposée le long du canal.C'est-à-dire que lorsque la boucle optique tourne, dans des directions différentes, la trajectoire optique de la boucle optique changera par rapport à la trajectoire optique de la boucle au repos.Utilisation du changement de trajectoire optique pour détecter la différence de phase ou le changement de frange d'interférence des deux trajectoires optiques, vous pouvez mesurer la vitesse angulaire de rotation du chemin optique, qui est le principe de fonctionnement du gyroscope à fibre optique.

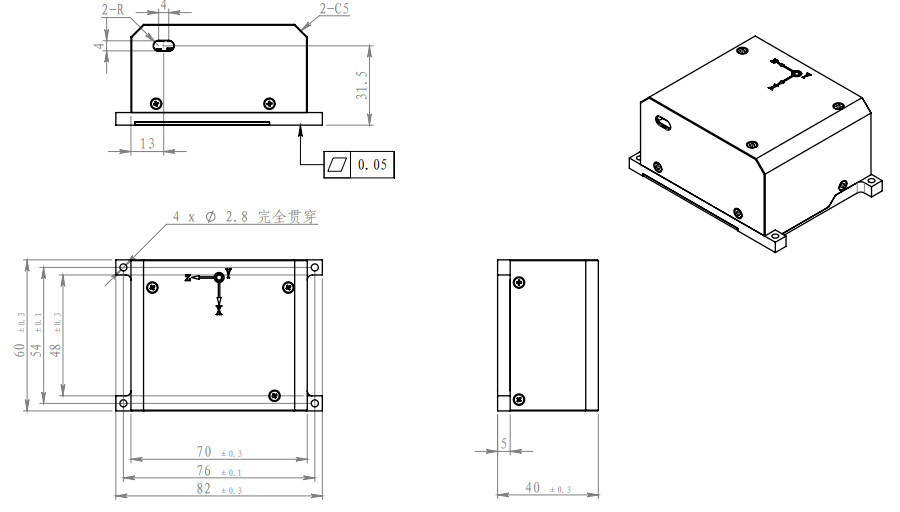

Mode d'installation Taille: 60X70X40

Les indicateurs de performance obtenus par le KS3X36-1 FOG après ajout de puissance pour 5s sont indiqués dans le tableau 1 ci-dessous.
