| Lieu d'origine: | La Chine (continent) |
| Nom de marque: | Kacise |
| Certification: | certificate of explosion-proof, CE |
| Numéro de modèle: | Le KsINS-B |
| Quantité de commande min: | 1 pièces |
|---|---|
| Détails d'emballage: | chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 1000 morceaux par semaine |
| Temps d' alignement: | ≤5 minutes | Exactitude de vitesse: | En mode de navigation intégrée: vitesse du ciel ≤ 0,3 m/s, vitesse horizontale ≤ 0,2 m/s |
|---|---|---|---|
| Précision de l'entretien de la ligne: | 0.2° /h (inertie pure), 0,1° (navigation intégrée) | ||
| Surligner: | Système de navigation par inertie à fibres optiques,Système de navigation par inertie à petit volume |
||

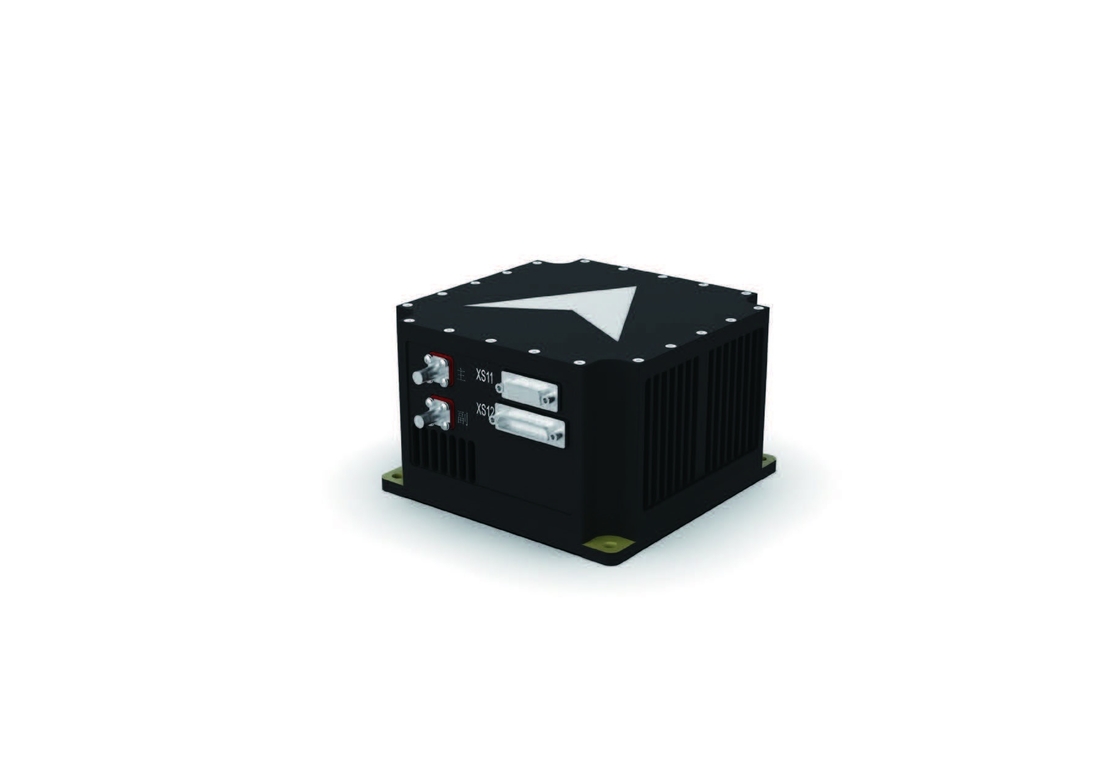

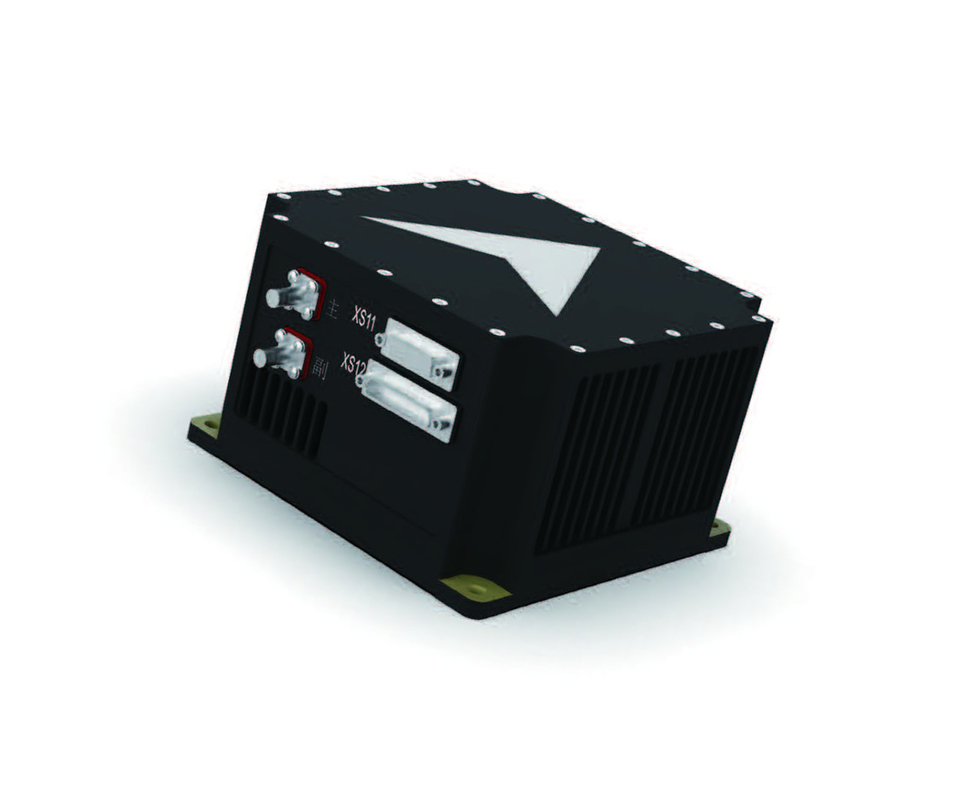

KsIN.S.-B système de navigation par inertie à fibre optique
Description du produit:
Le KSIN.S.Le système de navigation inertielle à fibres optiques est un petit système de navigation inertielle à usage général utilisant des gyroscopes à fibres optiques et des accéléromètres flexibles au quartz.Le système peut être sensible au mouvement angulaire et linéaire du porte-avions., et produisent en temps réel des informations sur la position, la vitesse, la trajectoire, la vitesse angulaire et l'accélération linéaire du porte-avions.Il peut être combiné avec un récepteur satellite pour effectuer des opérations de navigation intégrées, qui peut répondre aux besoins de divers UAV. contrôle d'attitude, navigation et exigences de positionnement.
Caractéristiques:
● Petite taille, poids léger, bonne technologie de production et fiabilité élevée
● Des interfaces de communication riches
● Le protocole de sortie est flexible et peut être configuré par un logiciel de test
● Des accessoires de réduction des vibrations sont fournis pour répondre aux besoins des environnements aux vibrations sévères
● Avoir une stratégie BIT complète et avoir réussi l'évaluation du vol
Champs d'application et modes d'application:
Il a été largement utilisé dans les domaines des dirigeables à haute altitude, des drones à voilure rotative et des drones à voilure fixe.
Indicateurs de performance:
| Temps d' alignement | ≤ 5 minutes |
| Précision de la position |
Inertie pure: 2 à 5 nmi/30 min (CEP) Navigation intégrée par satellite: hauteur 10 m; niveau 5 m |
| Précision de la vitesse | En mode de navigation intégrée: vitesse du ciel ≤ 0,3 m/s, vitesse horizontale ≤ 0,2 m/s |
| précision de l'alignement du cap |
≤ 1,0° (1σ) (auto-aligné) ≤ 0,1° (1σ) (positionnement de la double antenne, ligne de base 2 mètres) |
| Précision de l'entretien de la ligne | 0.2° /h (inertie pure), 0,1° (navigation intégrée) |
| Précision de l'alignement de l'attitude | 00,05° (1σ) |
| Précision du maintien de l'attitude | 0.1° (inertie pure), 0.05° (navigation intégrée) |
Environnement d' application:
| Température de travail/entreposage ((°C) | -40°C ~ +60°C /-45°C ~ +80°C |
| Le montant de l'aide est calculé en fonction de la valeur de l'aide. | 30000 heures |
| Dimension dynamique | Vélosité angulaire: ± 300°/s; Accélération: -25g~25g |
|
Propriétés mécaniques |
Environnement de choc d'endurance: demi-onde sinusoïdale 20 g, 11 ms, Environnement de résistance à la vibration: 1. Pas d'absorption des chocs: GJB150.16A-2009 Figure C.3 Vague de dent de scie à pic arrière 2Avec absorption des chocs: GJB1032 spectre de vibrations aléatoires |
Propriétés physiques:
| Les dimensions | Pour les pièces détachées: |
| Dimensions de l'installation |
Pas d'absorption des chocs: vis M6 de 121 mm × 121 mm Avec absorption des chocs: vis M4 de 121 mm × 121 mm |
| le poids | ≤ 2,1 kg |
| niveau d'étanchéité | Pour la protection contre la corrosion |
Interface externe:
| alimenté par | 18 V à 36 V de courant continu |
| Consommation d'électricité | ≤ 11 W |
| Interface entrée/sortie |
Pour les appareils de traitement des signaux, le système d'alarme doit être équipé d'un système d'alarme de qualité supérieure. Interface LVTTL 1 CAN×2, port réseau ×1, Interface d'impulsion × 2, stockage de données 8G |
| Fréquence de sortie des données | ≤ 1000 Hz |
