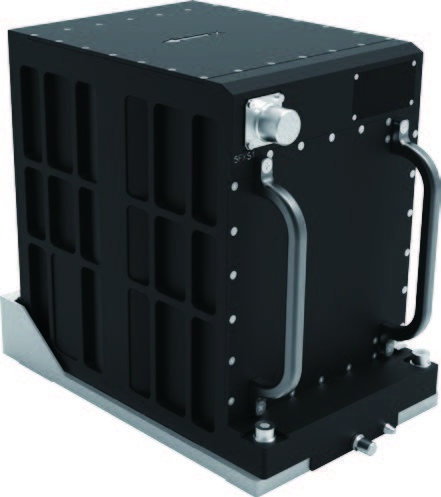

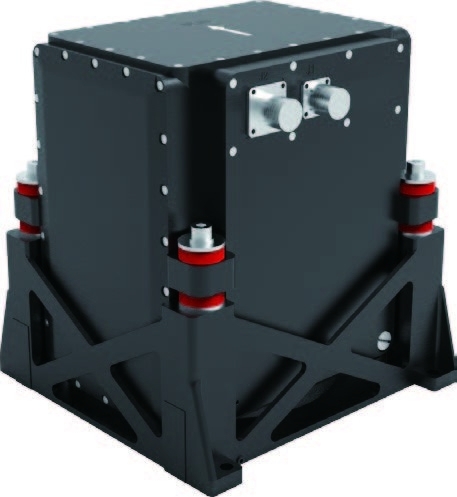

KsIN.S.-G110A/B Système de navigation par inertie rotative à double axe en fibre optique
Description du produit:
KsIN.S.-G110A/B is a dual-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationIl peut produire en temps réel la position, la vitesse, l'attitude, la vitesse angulaire, l'accélération linéaire et d'autres informations. Le système dispose d'interfaces logicielles et matérielles réservées aux récepteurs satellites et aux modules de pression d'air pour faciliter la sélection de l'utilisateur.Il a des interfaces logicielles et matérielles pour la navigation astronomique et la navigation visuelle, et peut réaliser plusieurs modes de navigation commutables de combinaisons inertielles/satellites/atmosphériques pour répondre aux besoins du contrôle d'attitude des drones et des exigences de navigation et de positionnement.
Le nombre d'équipements utilisés
Caractéristiques:
● Fonction de navigation de haute précision par inertie pure
● Une variété de modes de navigation commutables, y compris des combinaisons inertielle/satellite/atmosphère
● Une bonne adaptabilité environnementale du composite vibration-choc-chaleur
● A une fonction de maintenance d'auto-étalonnage in situ
● Avoir une conception complète du BIT
Champs d'application et modes d'application:
Il peut être appliqué à tous les types de drones de grande et moyenne taille.
Indicateurs de performance:
Temps d' alignement | Alignement normal au sol: ≤ 13 min |
Alignement d'urgence: alignement au sol 30s + alignement aérien 15min | |
Précision de position (CEP) | Inertie pure: 1nmile/12h |
Résistance à la combustion | Inertie pure: 1m/s/12h |
Précision de l'alignement de la trajectoire (RMS) | ≤ 0,5′ |
Précision de maintien du titre (RMS) | 0.03°(12h) |
Précision de maintien de l'attitude (RMS) | 0.015° ((12h) |
Environnement d' application:
Température de travail/entreposage ((°C) | -55°C à +70°C |
Dimension dynamique | Vélosité angulaire: ± 300°/s; Accélération: -30g ~ +30g |
Propriétés mécaniques |
Environnement de choc d'endurance: demi-onde sinusoïdale 20 g, 11 ms Environnement de vibration d'endurance: environnement de vibration typique des drones |
Propriétés physiques:
Les dimensions | 180 mm × 228 mm × 247 mm | 180 mm × 268 mm × 250 mm |
Méthode d'installation | Installation du support | Installation de supports pour l'aviation |
Dimensions de l'installation |
Taille d'installation du support: 200 mm × 224 mm Taille d'installation de la bride: 176 mm × 198 mm |
Taille d'installation du support: 280 mm × 190 mm |
le poids | Hôte ≤ 12,5 kg; groupe ≤ 1,5 kg | Hôte ≤ 12,5 kg; groupe ≤ 1,5 kg |
Interface externe:
alimenté par | 18 V~36 V de courant continu, consommation d'énergie ≤ 36 W, interruption d'alimentation autorisée ne dépassant pas 5 ms |
Interface entrée/sortie |
7 canaux RS-422, 1 canal RS-232; 2 canaux CAN (FD) Un canal 1M 1553B, un canal 4M 1553B |
Fréquence de sortie des données | 200 Hz (typiquement) |
