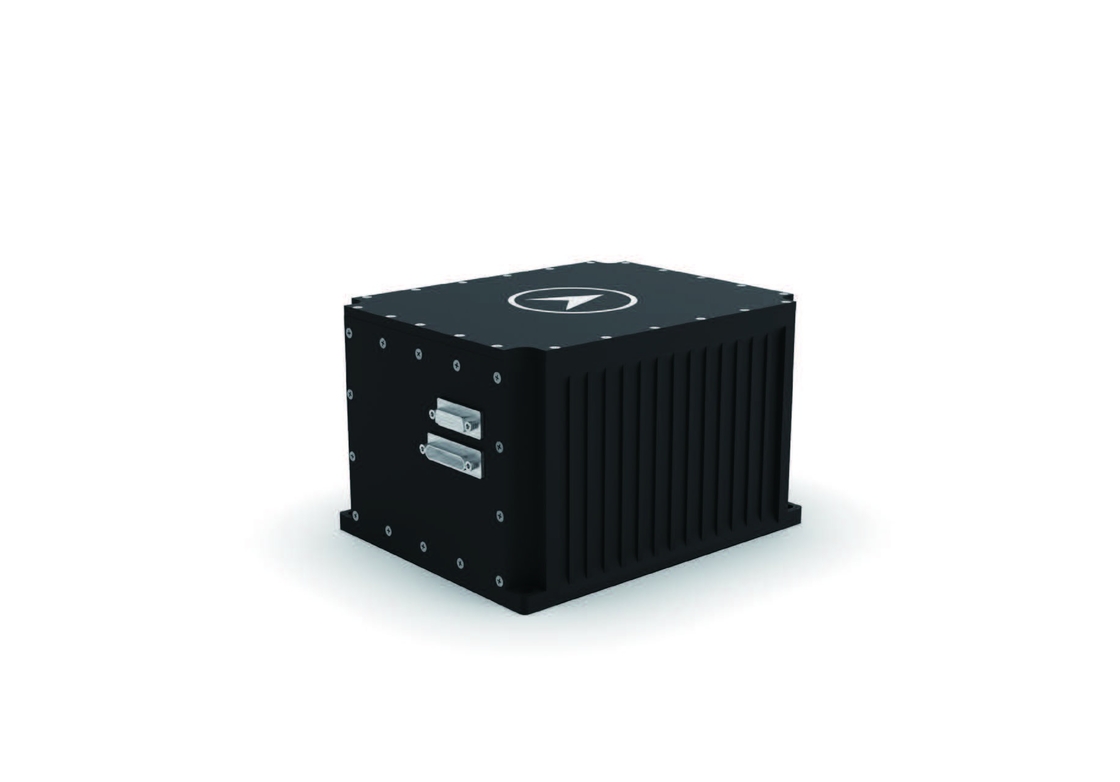

Name: Système de navigation inertielle à fibres à haute altitude et drones à voilure fixe
Brand: Kacise
SKU: KsINS-nano
Rating: 4.7 (115 reviews)

Aperçu Produits Capteur électronique de gyroscope

Système de navigation inertielle à fibres à haute altitude et drones à voilure fixe

Détails sur le produit:

Lieu d'origine:	La Chine (continent)
Nom de marque:	Kacise
Certification:	certificate of explosion-proof, CE
Numéro de modèle:	KsINS-nano

Conditions de paiement et expédition:

Quantité de commande min:	1 pièces
Détails d'emballage:	chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa
Conditions de paiement:	T/T, Western Union et MoneyGram
Capacité d'approvisionnement:	1000 morceaux par semaine

Contact

Description de produit détaillée

Temps d' alignement:

≤5 minutes

Température de travail/entreposage ((°C):

-40°C ~ +60°C /-45°C ~ +80°C

Précision de la position:

Inertie pure: 2nmile/h (CEP); navigation intégrée par satellite: altitude 10m; horizontale 5m

Surligner:

Système de navigation inertielle à fibres

Système de navigation par inertie des drones à voilure fixe

KsIN.S.- système de navigation par inertie en fibre optique

Description du produit:

KsIN.S.- le système de navigation par inertie à fibres optiques nano est un système de navigation par inertie universel miniaturisé utilisant un gyroscope à fibres optiques de haute précision et un accéléromètre flexible au quartz.Le produit adopte une conception compacte.

Le système peut être sensible au mouvement angulaire et linéaire du transporteur de drones, et la sortie de la position, la vitesse, la direction, la vitesse angulaire, et l'accélération linéaire informations du transporteur en temps réel.Il peut être combiné avec un récepteur satellite pour effectuer des opérations de navigation intégrées, qui peuvent répondre aux besoins de divers UAV.

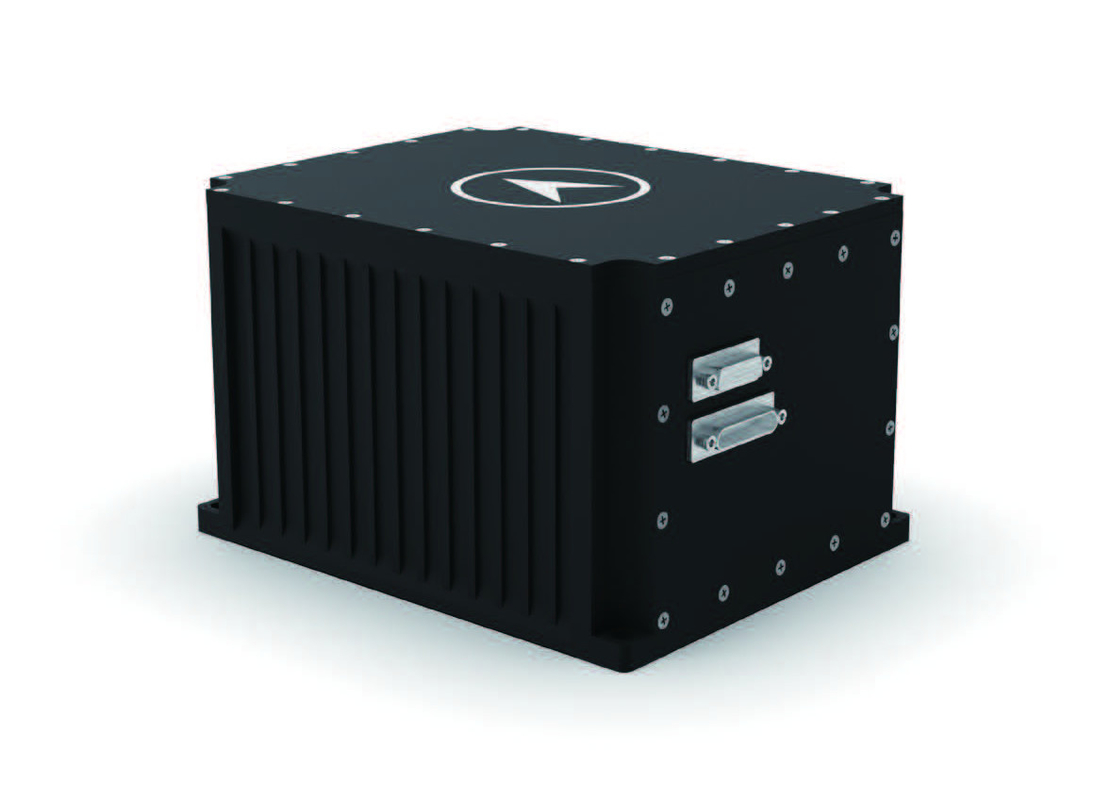

Système de navigation inertielle à fibres à haute altitude et drones à voilure fixe 0

Caractéristiques:

● Petite taille, poids léger, précision élevée, bonne technologie de production et fiabilité élevée

● Des interfaces de communication riches

● Le protocole de sortie est flexible et peut être configuré par un logiciel de test

● Des accessoires de réduction des vibrations sont fournis pour répondre aux besoins des environnements aux vibrations sévères

● Avoir une stratégie BIT complète et avoir réussi l'évaluation du vol

Champs d'application et modes d'application:

Il a été largement utilisé dans les domaines des dirigeables à haute altitude, des drones à voilure rotative et des drones à voilure fixe.

Indicateurs de performance:

Temps d' alignement	≤ 5 minutes
Précision de la position	Inertie pure: 2nmile/h (CEP); navigation intégrée par satellite: altitude 10m; horizontale 5m
Précision de la vitesse	En mode de navigation intégrée: vitesse du ciel ≤ 0,2 m/s, vitesse horizontale ≤ 0,1 m/s
précision de l'alignement du cap	≤ 0,1° (1σ) (auto-aligné)
Précision de l'entretien de la ligne	00,02° /h (inertie pure), 0,03° (navigation intégrée)
Précision de l'alignement de l'attitude	0.02° ((1σ)
Précision du maintien de l'attitude	00,03° (inertie pure), 0,02° (navigation intégrée)

Environnement d' application:

Température de travail/entreposage ((°C)	-40°C ~ +60°C /-45°C ~ +80°C
Le montant de l'aide est calculé en fonction de la valeur de l'aide.	30000 heures
Dimension dynamique	Vélosité angulaire: ± 300°/s; accélération: -25g~25g
Propriétés mécaniques	Environnement de choc d'endurance: demi-onde sinusoïdale 20 g, 11 ms, Environnement de résistance à la vibration: 1. Pas d'absorption des chocs: GJB150.16A-2009 Figure C.3 Vague de dent de scie à pic arrière 2Avec absorption des chocs: GJB1032 spectre de vibrations aléatoires

Propriétés physiques:

Les dimensions	175 mm × 140 mm × 110 mm
le poids	≤ 3,6 kg
niveau d'étanchéité	Pour la protection contre la corrosion

Interface externe:

alimenté par	18 V à 36 V de courant continu
Consommation d'électricité	≤ 15 W
Interface entrée/sortie	Pour les appareils de traitement des signaux, le système d'alarme doit être équipé d'un système d'alarme à haute fréquence (AAC) et d'un système d'alarme à haute fréquence. le port réseau CAN×2×1, Interface d'impulsion × 2, stockage de données 8G


Fréquence de sortie des données	≤ 1000 Hz
