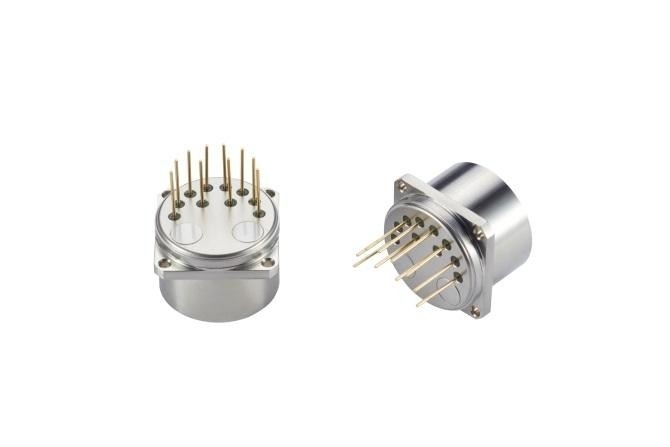

Description du produit:
L'accéléromètre flexible au quartz de la série KSJB1 est un accéléromètre de navigation par inertie militaire de haute précision.Adaptabilité à l'environnement et fiabilité élevéeIl peut être utilisé pour les essais statiques et dynamiques, et est également un capteur de vibration standard et un capteur d'inclinaison.
Le courant de sortie du produit est linéaire avec la force ou l'accélération, et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par calcul pour obtenir une sortie de haute précision.Et peut être intégré dans le capteur de température selon les exigences de l'utilisateur, utilisés pour la compensation de la valeur partielle et du facteur d'échelle, réduisent l'impact de la température ambiante.
Application: Mesure de l'inertie et essai d'isolation des vibrations d'un système de navigation inertielle de haute précision dans l'aérospatiale, l'aviation, les navires, les armes et autres domaines.
Diagramme de contour et définition des broches:
Figure I: Accéléromètre universel
Définition conventionnelle de la broche: 1, sortie de signal; 2. vide; 3, -15V; 4, +15V; 5, alimentation électrique et mise à la terre du signal; 6. vide; 7. vide; 8. vide; 9, -9V; 10, +9V.
Le trou de montage est en U

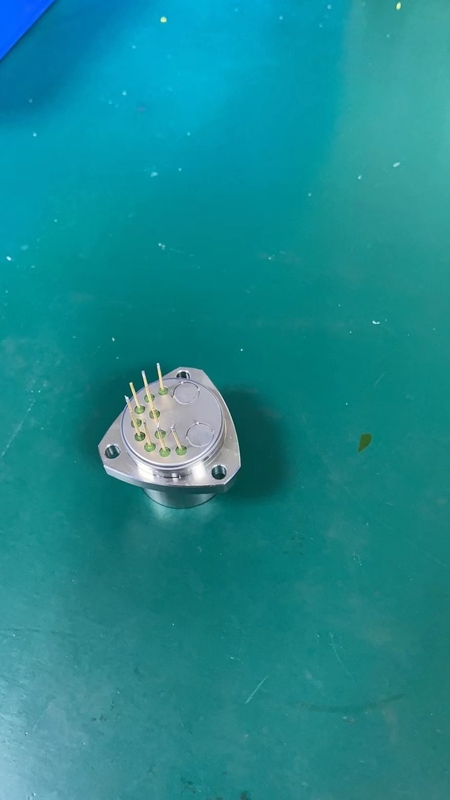

Le trou de montage est en forme de U et la broche est de 8 broches
La dimension extérieure est carrée
les paramètres techniques:
| Numéro |
Paramètres |
Le KSJB1-01 |
Le KSJB1-02 |
Le numéro de série de la KSJB1-03 |
| 1 |
Portée |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valeur de seuil |
5 μg |
5 μg |
5 μg |
| 3 |
déviationvaleur K0- Je ne sais pas.1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
facteur d'échelle K1 |
10,05 à 1,30 mA/g |
10,05 à 1,30 mA/g |
10,05 à 1,30 mA/g |
| 5 |
Coefficient non linéaire de deuxième ordre K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
Stabilité à court terme 0g 4 heures |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 heures de stabilité à court terme |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Bruit ((La résistance d'échantillonnage est de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Fréquence naturelle |
400 à 800 Hz |
400 à 800 Hz |
400 à 800 Hz |
| 15 |
largeur de bande |
800 à 2500 Hz |
800 à 2500 Hz |
800 à 2500 Hz |
| 16 |
Vibrations aléatoires |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
| 17 |
la grève |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
| 18 |
Plage de température de fonctionnement |
-55 à +85°C |
-55 à +85°C |
-55 à +85°C |
| 19 |
Plage de température de stockage |
-60 à + 120°C |
-60 à + 120°C |
-60 à + 120°C |
| 20 |
Énergie |
± 12 à ± 15 V |
± 12 à ± 15 V |
± 12 à ± 15 V |
| 21 |
Consommation en cours |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Capteur de température |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
| 23 |
dimension |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
le poids |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4Les dimensions peuvent être légèrement ajustées en fonction des besoins de l'utilisateur.et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
Paramètres techniques:
| Attribut |
Valeur |
| Le type |
Analogue |
| Nom du produit |
Capteur d'accéléromètre |
| Température de fonctionnement |
-55°C à +85°C |
| Le poids |
≤ 80 g |
| Taille |
F25,4 mm x 30 mm |
| Énergie |
12V à 15V |
| Le bruit |
5 mV |
| Portée |
± 50 g |
| Application du projet |
Capteur de vitesse de mouvement, moniteur de force de gravité, moniteur de force de gravité |
Applications:
LeLe KSJB1 de KaciseAccéléromètre Sensor est un moniteur de force de gravité fiable et précis qui peut détecter et mesurer la force d'accélération dans n'importe quelle direction.CE et est capable de mesurer ±50g de force avec un bruit de 5mVIl a une alimentation de 12V-15V et sa taille est de F25.4mm X30mm. Ce détecteur d'accéléromètre est idéal pour un large éventail d'applications, de l'automobile, de l'aérospatiale, médicale,électronique industrielle et de consommationPar exemple, il peut être utilisé pour détecter l'accélération soudaine dans les voitures, surveiller les niveaux de vibration dans les avions, mesurer la force d'impact provenant de sources externes dans les soins de santé,identifier la cause profonde d'un dysfonctionnement mécanique dans un environnement industrielIl a une quantité minimale de commande de 1pcs et un délai de livraison de 5-8 jours ouvrables.L'emballage comprend chaque unité avec une boîte individuelle et toutes les boîtes emballées dans des emballages standard ou sur demande des clients disponiblesLes conditions de paiement comprennent T/T, Western Union, MoneyGram et la capacité de fourniture est de 1000 pièces par semaine.
Emballage et expédition
Emballage et expédition du capteur d'accéléromètre:
Le capteur d'accéléromètre sera emballé dans une boîte comprenant le produit lui-même, son manuel d'utilisation et un adaptateur d'alimentation.Chaque boîte sera enveloppée de façon sécuritaire dans une enveloppe à bulles et placée dans une boîte en carton pour l'expédition.
Nous expédierons le produit par DHL, FedEx ou UPS selon les préférences de l'acheteur. Le délai de livraison estimé est de 5 à 7 jours ouvrables.
