Description du produit
L'accéléromètre flexible au quartz de la série KSJB2 est un accéléromètre de navigation inertielle de haute précision pour un grand nombre d'applications militaires (jusqu'à 100 g),le produit présente une excellente stabilité à long terme, la répétabilité, les performances de démarrage, l'adaptabilité à l'environnement et les caractéristiques de fiabilité élevées, peuvent être utilisées pour les essais statiques peuvent être utilisées pour les essais dynamiques,est également un capteur de vibration standard et un capteur d'inclinaison.
Le courant de sortie du produit est lié linéairement à la force ou à l'accélération reçue,et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par le calcul pour obtenir une sortie de haute précisionLe capteur de température intégré peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'impact de la température ambiante en fonction des besoins de l'utilisateur.
Applications: mesure de l'inertie des systèmes de navigation par inertie militaires de haute précision dans l'aérospatiale, l'aviation, les navires, les armes et autres domaines,essais d'isolation des vibrations et d'inclinaison des équipements d'instrument de précision.

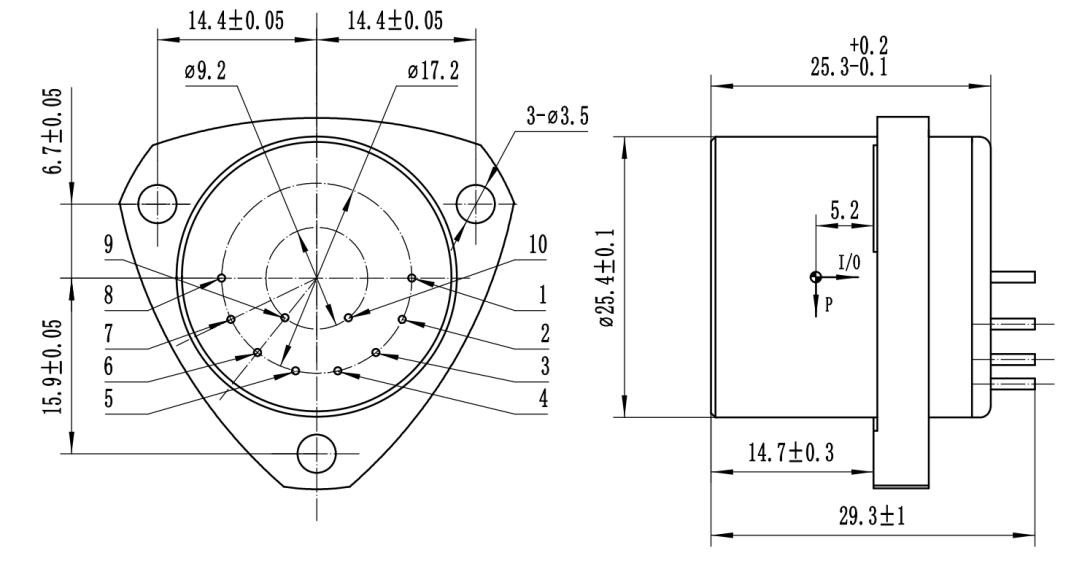

Diagramme de contour et définition des broches
Figure I: Accéléromètre universel
Définition conventionnelle de la broche: 1, sortie de signal; 2. vide; 3, -15V; 4, +15V; 5, alimentation électrique et mise à la terre du signal; 6. vide; 7. vide; 8. vide; 9, -9V sortie; 10, +9V sortie.
Paramètres techniques
| Numéro |
Paramètres |
Le KSJB2-01 |
Le KSJB2-02 |
Le KSJB2-03 |
| 1 |
Portée |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valeur de seuil |
5 μg |
5 μg |
5 μg |
| 3 |
valeur de déviation K0- Je ne sais pas.1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
facteur d'échelle K1 |
00,8 à 1,2 mA/g |
00,8 à 1,2 mA/g |
00,8 à 1,2 mA/g |
| 5 |
Coefficient non linéaire de deuxième ordre K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
Stabilité à court terme 0g 4 heures |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1g 4 heures de stabilité à court terme |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Bruit ((La résistance d'échantillonnage est de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 14 |
Fréquence naturelle |
400 à 800 Hz |
400 à 800 Hz |
400 à 800 Hz |
| 15 |
largeur de bande |
800 à 2500 Hz |
800 à 2500 Hz |
800 à 2500 Hz |
| 16 |
Vibrations aléatoires |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
| 17 |
la grève |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
| 18 |
Plage de température de fonctionnement |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Plage de température de stockage |
-60 à + 120°C |
-60 à + 120°C |
60 à + 120°C |
| 20 |
Énergie électrique |
± 12 à ± 15 V |
± 12 à ± 15 V |
± 12 à ± 15 V |
| 21 |
Consommation en cours |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Capteur de température |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
| 23 |
dimension |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
le poids |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nom de l'entreprise
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4Les dimensions peuvent être légèrement ajustées en fonction des besoins de l'utilisateur.et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
Applications
LeL'accélérateur linéaire Kacise KSJB2est un puissant capteur d'accéléromètre qui permet de détecter avec précision la force de gravité et l'accélération linéaire.Il est conçu avec une certification à l'épreuve des explosions et convient à une variété d'applications.Le KSJB2 est équipé d'une valeur de seuil de 5 μg et d'un faible bruit de 5 mV, ce qui lui permet de fournir des mesures fiables et précises.4 mm x 30 mmIl peut supporter une alimentation de 12V-15V. Avec une quantité minimale de commande de 1pcs, il est emballé dans des boîtes individuelles et toutes les boîtes sont emballées dans des paquets standard ou les demandes des clients disponibles.La livraison est assurée dans un délai de 5 à 8 jours ouvrablesLes conditions de paiement sont disponibles par T/T, Western Union, MoneyGram. Notre usine a une capacité de 1000 pièces par semaine.
Assistance et services:
Assistance technique et services pour les capteurs d'accéléromètres
Nous offrons un support technique et des services pour les capteurs d'accéléromètres.configurationNotre équipe technique peut également fournir des conseils sur la façon d'utiliser le capteur à son maximum.Nous offrons également des mises à jour logicielles pour maintenir votre capteur d'accéléromètre fonctionne en douceur et efficacement.
