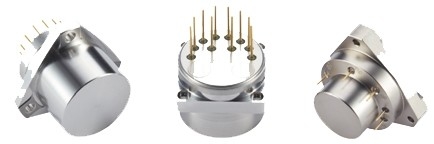

Description du produit:
L'accéléromètre flexible en quartz de la série KSJB3 est un accéléromètre de niveau militaire inertiel de grande précision, de grande précision, le produit a une excellente stabilité à long terme, une répétabilité,les performances de démarrage, l'adaptabilité à l'environnement et la fiabilité élevée et autres caractéristiques, peuvent être utilisées pour les essais statiques peuvent être utilisées pour les essais dynamiques,est également un capteur de vibration standard et un capteur d'inclinaison.
Le produit adopte une conception miniaturisée unique et un processus d'emballage, le courant de sortie et la force ou l'accélération sont linéaires,l'utilisateur peut choisir la résistance d'échantillonnage appropriée par calculLe capteur de température intégré peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'impact de la température ambiante en fonction des besoins de l'utilisateur.
Applications: Mesure de l'inertie des systèmes de navigation militaires par inertie et test d'isolation des vibrations et test d'inclinaison des instruments et équipements de précision dans l'aérospatiale, l'aviation, les navires,armes et autres domaines.
1.Dimensions carrées de la bride
Définition du pin:
1, Sortie du signal
2, l' air
3, puissance -15V
4, puissance +15V
5, puissance et signal au sol
6, 7, 8, vide
9, -9V ou pt1000
10, +9V ou pt1000
2.Dimensions de la bride triangulaire
3.Dimensions de la bride triangulaire inversée
Paramètres techniques:
| Numéro |
Paramètres |
Le KSJB3-01 |
Le KSJB3-02 |
Le KSJB3-03 |
| 1 |
Portée |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Valeur de seuil |
5 μg |
5 μg |
5 μg |
| 3 |
valeur de déviation K0- Je ne sais pas.1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
facteur d'échelle K1 |
10,0 ± 0,2 mA/g |
10,0 ± 0,2 mA/g |
00,6 ± 0,2 mA/g |
| 5 |
Coefficient non linéaire de deuxième ordre K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
Stabilité à court terme 0g 4 heures |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1g 4 heures de stabilité à court terme |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 15 μg /°C |
≤ ± 50 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 15 ppm /°C |
≤ ± 80 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Bruit ((La résistance d'échantillonnage est de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Fréquence naturelle |
350 à 800 Hz |
350 à 800 Hz |
350 à 800 Hz |
| 15 |
largeur de bande |
800 à 2500 Hz |
800 à 2500 Hz |
800 à 2500 Hz |
| 16 |
Vibrations aléatoires |
10 g ((20 à 2000 Hz) |
10 g ((20 à 2000 Hz) |
10 g ((20 à 2000 Hz) |
| 17 |
la grève |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
| 18 |
Plage de température de fonctionnement |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Plage de température de stockage |
-60 à + 120°C |
-60 à + 120°C |
60 à + 120°C |
| 20 |
Énergie électrique |
± 12 à ± 15 V |
± 12 à ± 15 V |
± 12 à ± 15 V |
| 21 |
Consommation en cours |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Capteur de température |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
| 23 |
dimension |
F18.2X23 mm |
F18.2X23 mm |
F18.2X23 mm |
| 24 |
le poids |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4Les dimensions peuvent être légèrement ajustées en fonction des besoins de l'utilisateur.et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
|
