Description du produit:

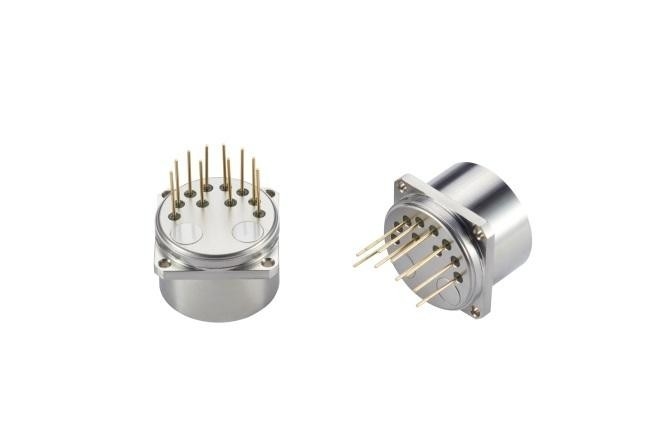

L'accéléromètre flexible en quartz de la série KSJB4 est un capteur résistant aux vibrations et aux températures élevées, reconnu pour son excellente répétabilité, ses performances de démarrage, sa résistance aux températures élevées,et fiabilitéIl convient aux essais statiques et dynamiques et fonctionne comme un capteur de vibration standard.
Le produit se caractérise par une conception innovante à haute température et sismique, une technologie d'emballage avancée et un circuit spécialisé.Son courant de sortie est directement proportionnel à l'accélération mesurée, ce qui le rend approprié pour les mesures d'accélération statique et dynamique.il peut être équipé d'un capteur de température pour compenser le décalage et le facteur d'échelle en fonction des exigences de l'utilisateur, atténuant efficacement l'influence de la température ambiante. Ce produit est notamment un remplacement polyvalent des produits des séries QA650, T185, T160 et JAE,doté d'une structure unique à double couple qui le distingue des concurrentsCette innovation améliore la stabilité des valeurs de décalage de l'accéléromètre et des facteurs d'échelle tout en détenant des droits de propriété intellectuelle indépendants.Ce produit a été livré des milliers de fois et a mûri au fil des ans., particulièrement remarquable dans la mesure des processus de forage dans l'industrie pétrolière.
Champs d'application: pont, barrage, puits de pétrole, essai d'inclinaison des mines de charbon, contrôle des chemins de fer à grande vitesse, contrôle de la stabilité des navires.

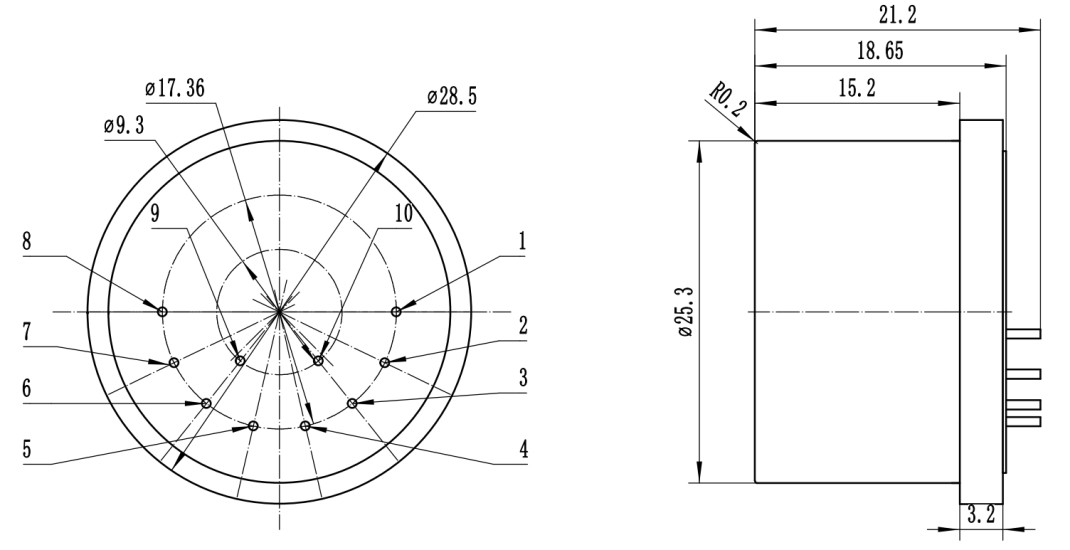

1.JB4-01 Dimensions structurelles et définition des broches
2.JB4-02A et JB4-03A Dimensions structurelles et définitions des broches
3.JB4-02B et JB4-03B: dimensions structurelles et définitions des broches
(Dessin de présentation du produit de type B)
(Dessin de présentation du produit de type B)

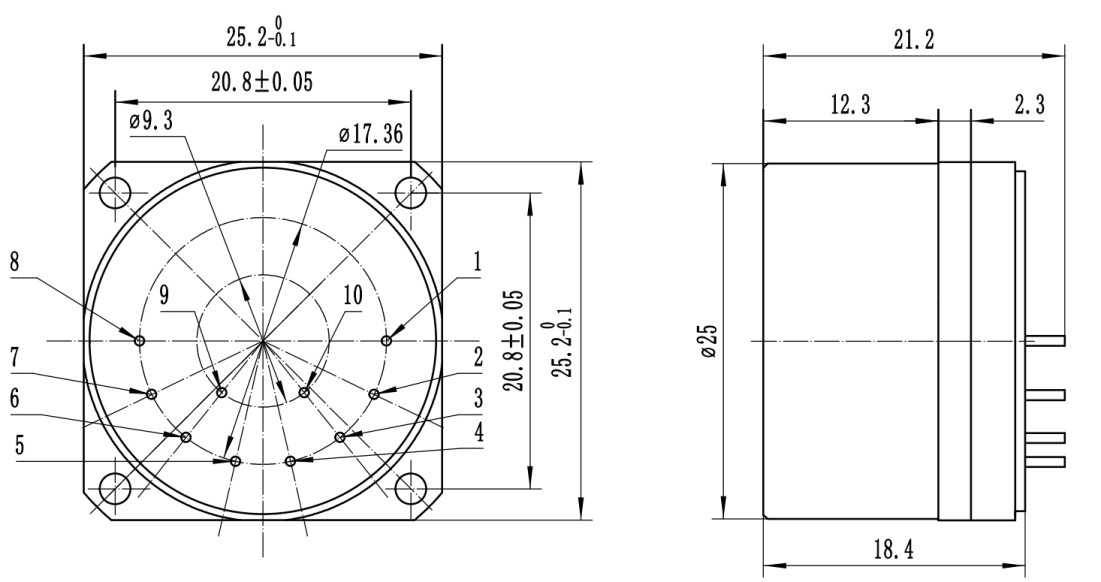

4.JB4-02C et JB4-03C: dimensions structurelles et définitions des broches
5.JB4-02D et JB4-03D taille de la structure et définition des broches
Définition du pin:
1, Sortie du signal
2, l' air
3, puissance -15V
4, puissance +15V
5, puissance et signal au sol
6, 7, 8, vide
9, -9V ou pt1000
10, +9V ou pt1000
Paramètres techniques:
| Numéro |
Paramètres |
Le KSJB4-01 |
Le KSJB4-02 |
Le KSJB4-03 |
| 1 |
Portée |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valeur de déviation K0- Je ne sais pas.1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
la répétabilité de la synthèse des valeurs de déviation σk0 (1σ,un mois) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coefficient de température |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
facteur d'échelle K1 |
1.1·1,3 mA/g |
1.1·1,3 mA/g |
1.1·1.3mA/g |
| 6 |
Répétabilité intégrée par facteur d'échelle σk1/k1 (1σ,un mois) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
erreur d'installation |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 9 |
Erreur de rectification des vibrations |
< 30 μg/g 2 rms (50 à 500 Hz) |
< 100 μg/g 2 rms (50 à 500 Hz) |
< 100 μg/g 2 rms (50 à 500 Hz) |
| 10 |
Le bruit |
Pour les appareils de traitement des ondes |
Pour les appareils de traitement des ondes |
Pour les appareils de traitement des ondes |
| 11 |
Plage de température de fonctionnement |
-55 ∼96°C |
-55 ̊155°C |
-55 ≈ 180 °C |
| 12 |
la grève |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibrations aléatoires |
25 g @30 à 500 Hz |
25 g @30 à 500 Hz |
25 g @30 à 500 Hz |
| 14 |
Ratio de résolution |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
largeur de bande |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consommation en cours |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 17 |
la décharge de puissance @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Énergie |
±13 à ±18V |
±13 à ±18V |
±13 à ±18V |
| 19 |
le poids |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diamètre de montage |
F25 mm |
F25 mm |
F25 mm |
| 21 |
hauteur |
> 21,5 mm |
> 21,5 mm |
> 21,5 mm |
| 22 |
Matériaux de coquille |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4. Installez selon les exigences de l'utilisateur; les dimensions peuvent être légèrement ajustées selon les exigences de l'utilisateur, et d'autres exigences de test peuvent être effectuées selon les exigences du client.
|
|
