Description du produit:

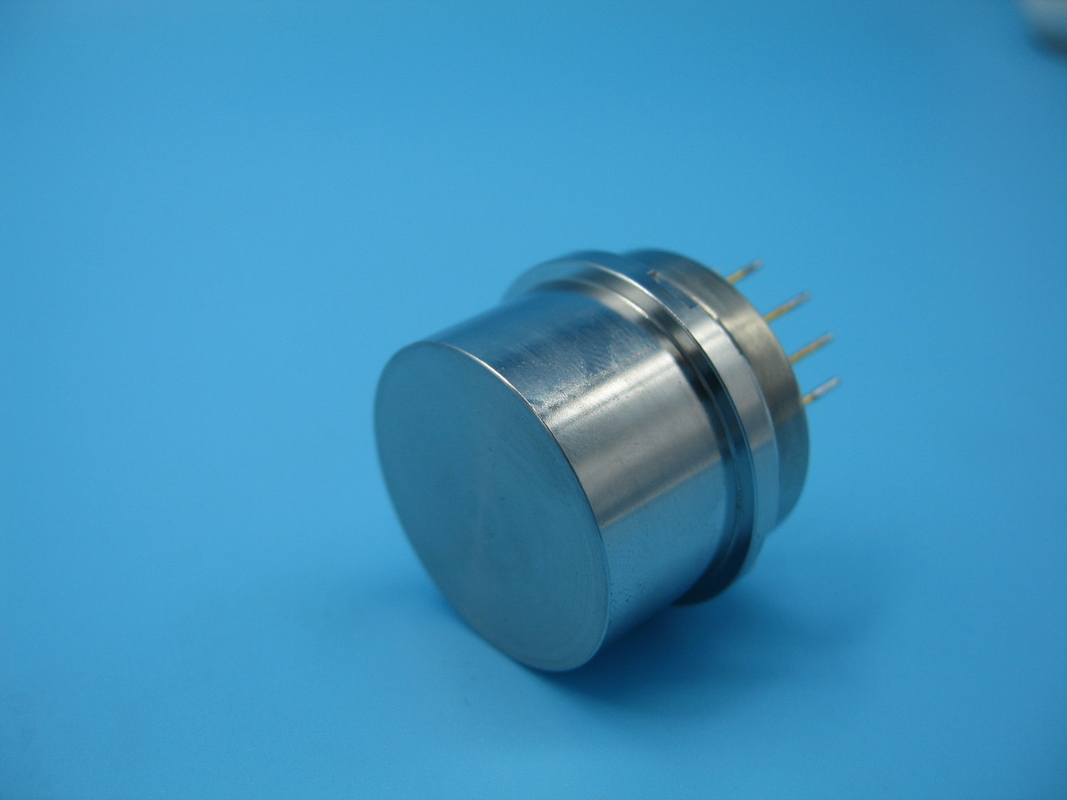

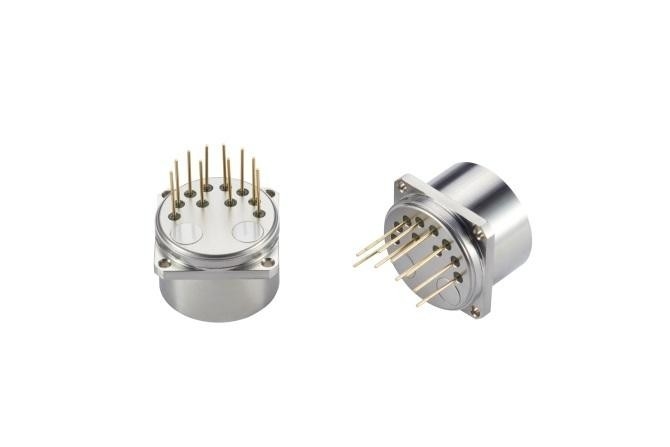

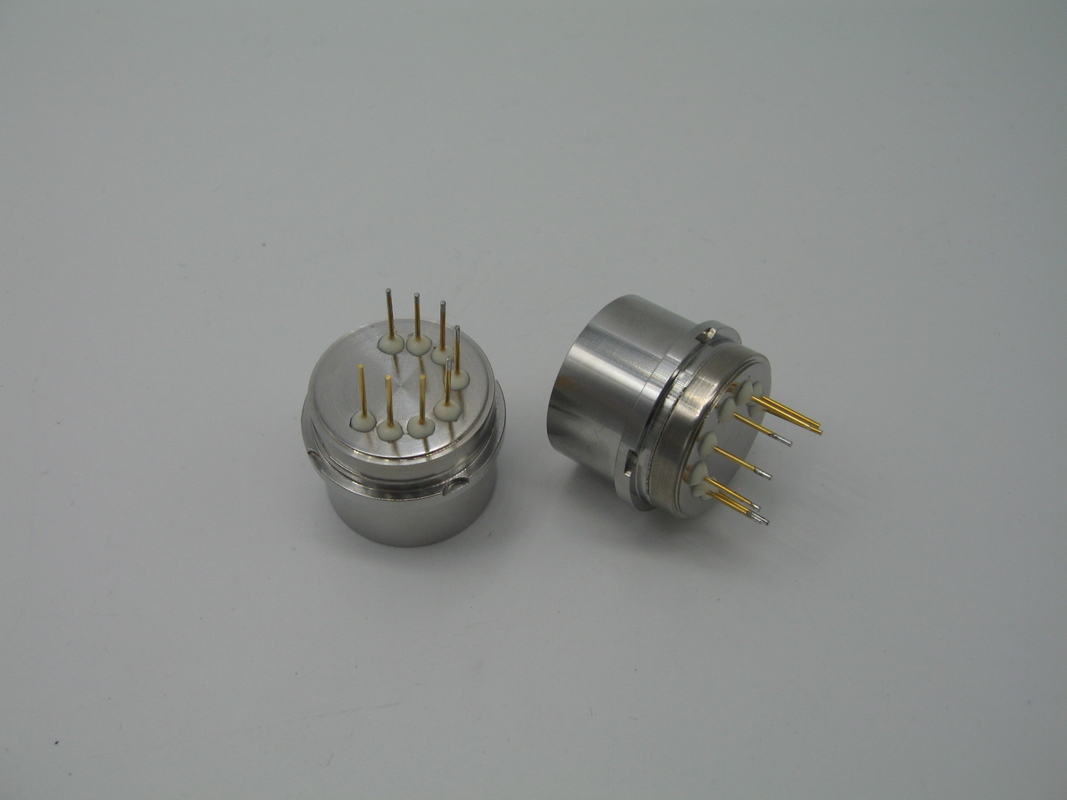

L'accéléromètre flexible en quartz de la série KSJB4 est un capteur résistant aux vibrations et aux températures élevées.et haute fiabilité, il peut être utilisé à la fois pour les essais statiques et dynamiques et sert de capteur de vibration standard.
Ce produit intègre une conception distinctive pour les conditions sismiques et de haute température, une technologie d'emballage avancée et un circuit spécialisé.Son courant de sortie est directement proportionnel à l'accélération mesuréeLes utilisateurs peuvent personnaliser la précision de sortie en sélectionnant la résistance de prélèvement appropriée.il offre la possibilité d'un capteur de température intégré pour la compensation des facteurs de décalage et d'échelle, réduisant efficacement l'impact des fluctuations de la température ambiante. Il peut notamment remplacer de manière transparente les produits de la série QA650, T185, T160 et JAE,doté d'une structure unique à double couple qui le distingue des concurrentsCette innovation assure une plus grande stabilité des valeurs de décalage de l'accéléromètre et des facteurs d'échelle tout en détenant des droits de propriété intellectuelle indépendants.ce produit a vu des milliers de livraisons et est devenu une solution mature, particulièrement précieux pour les mesures in situ lors des opérations de forage pétrolier.
Champs d'application: pont, barrage, puits de pétrole, essai d'inclinaison des mines de charbon, contrôle des voies ferrées à grande vitesse, contrôle de la stabilité des navires.
1.JB4-01 Dimensions structurelles et définition des broches
2.JB4-02A et JB4-03A Dimensions structurelles et définitions des broches
3.JB4-02B et JB4-03B: dimensions structurelles et définitions des broches
(Dessin de présentation du produit de type B)
(Dessin de présentation du produit de type B)
4.JB4-02C et JB4-03C: dimensions structurelles et définitions des broches
5.JB4-02D et JB4-03D taille de la structure et définition des broches
Définition du pin:
1, Sortie du signal
2, l' air
3, puissance -15V
4, puissance +15V
5, puissance et signal au sol
6, 7, 8, vide
9, -9V ou pt1000
10, +9V ou pt1000
Paramètres techniques:
| Numéro |
Paramètres |
Le KSJB4-01 |
Le KSJB4-02 |
Le KSJB4-03 |
| 1 |
Portée |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valeur de déviation K0- Je ne sais pas.1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
la répétabilité de la synthèse des valeurs de déviation σk0 (1σ,un mois) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coefficient de température |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
facteur d'échelle K1 |
1.1·1,3 mA/g |
1.1·1,3 mA/g |
1.1·1.3mA/g |
| 6 |
Répétabilité intégrée par facteur d'échelle σk1/k1 (1σ,un mois) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
erreur d'installation |
Pour les appareils de traitement de l'air |
Pour les appareils de traitement de l'air |
Pour les appareils de traitement de l'air |
| 9 |
Erreur de rectification des vibrations |
< 30 μg/g 2 rms (50 à 500 Hz) |
< 100 μg/g 2 rms (50 à 500 Hz) |
< 100 μg/g 2 rms (50 à 500 Hz) |
| 10 |
Le bruit |
Pour les appareils de traitement des ondes |
Pour les appareils de traitement des ondes |
Pour les appareils de traitement des ondes |
| 11 |
Plage de température de fonctionnement |
-55 ∼96°C |
-55 ̊155°C |
-55 ≈ 180 °C |
| 12 |
la grève |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibrations aléatoires |
25 g @30 à 500 Hz |
25 g @30 à 500 Hz |
25 g @30 à 500 Hz |
| 14 |
Ratio de résolution |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
largeur de bande |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consommation en cours |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 17 |
la décharge de puissance @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Énergie électrique |
±13 à ±18V |
±13 à ±18V |
±13 à ±18V |
| 19 |
le poids |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diamètre de montage |
F25 mm |
F25 mm |
F25 mm |
| 21 |
hauteur |
> 21,5 mm |
> 21,5 mm |
> 21,5 mm |
| 22 |
Matériaux de coquille |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4. Installer selon les exigences de l'utilisateur; les dimensions peuvent être légèrement ajustées selon les exigences de l'utilisateur, et d'autres exigences de test peuvent être effectuées selon les exigences du client.
|
|
Applications:
Le capteur d'accéléromètre Kacise KSJB4 est un capteur de vitesse de mouvement avancé et un détecteur d'accéléromètre qui offre une unité de mesure d'accélération précise.Il est certifié avec le certificat de résistance aux explosions et CELe capteur est conçu avec une petite taille de 25 mm et une portée de ± 30 g. Il possède également une valeur de déviation fiable K0/K1 de ≤ ± 10 Mg et un bruit de <3000 μg-rms (0-10000 Hz).Ce capteur d'accéléromètre est disponible en toute quantité avec une quantité minimale de commande de 1pcs. Il est emballé dans une boîte individuelle et toutes les boîtes sont emballées dans des paquets standard ou les demandes des clients disponibles. Le délai de livraison est de 5 à 8 jours ouvrables et les modalités de paiement sont T / T, Western Union, MoneyGram.La capacité d'approvisionnement est de 1000 pièces par semaine.
Le capteur d'accéléromètre Kacise KSJB4 convient à diverses applications telles que l'automobile, la médecine, l'aérospatiale, l'électronique industrielle, militaire et de consommation.vibration et choc dans un large éventail d'applicationsLe capteur est conçu pour être utilisé dans des environnements difficiles avec des températures de -40°C à +85°C. Il offre des performances fiables et une grande précision dans les applications les plus exigeantes.
