Description du produit:

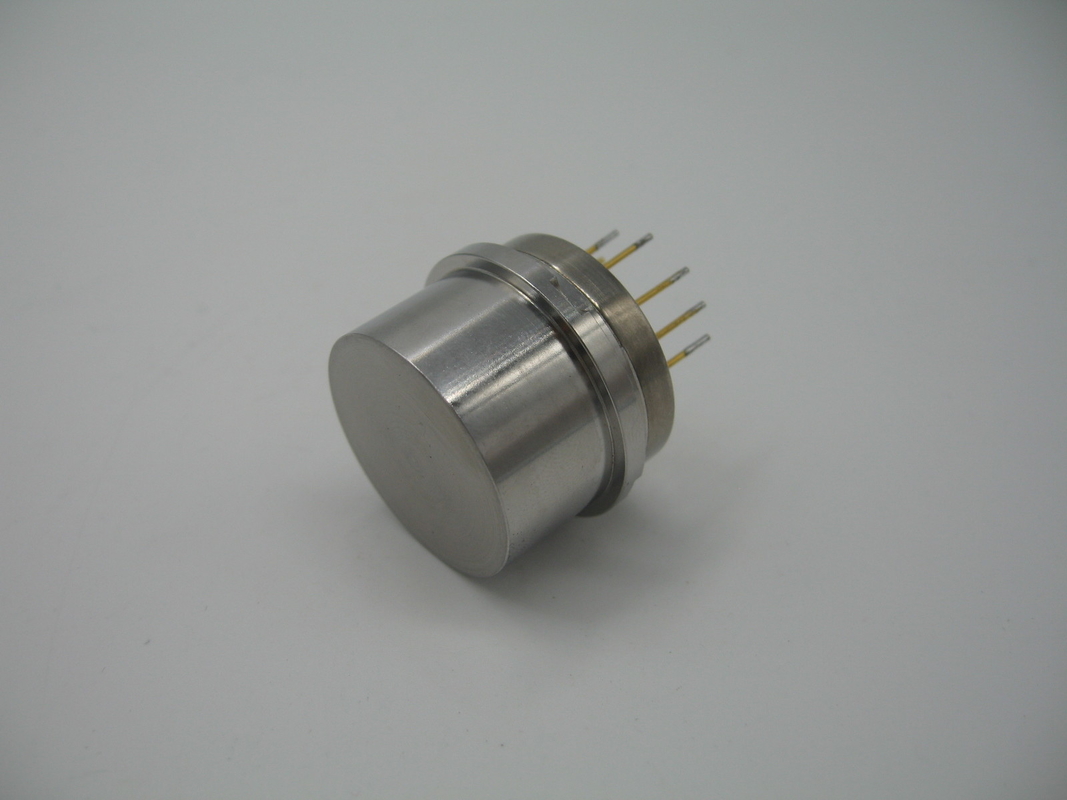

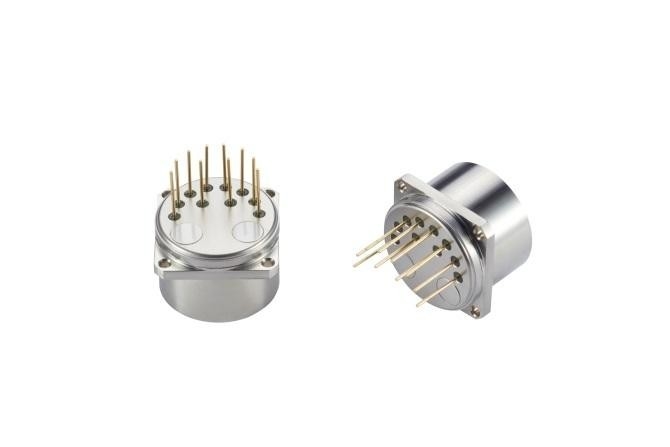

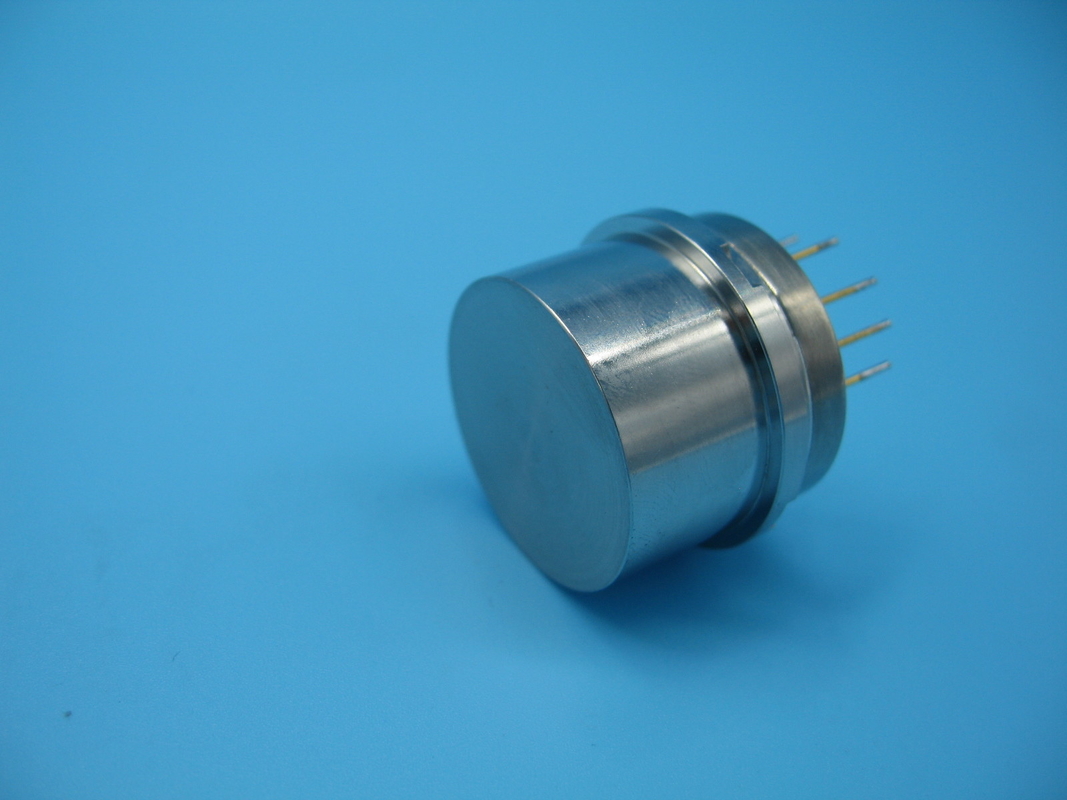

L'accéléromètre flexible en quartz de la série KSJB4 est spécialement conçu pour résister aux températures élevées et aux vibrations.Performance au démarrageIl est adapté aux essais statiques et dynamiques et sert de capteur de vibration standard.
Le produit adopte une conception unique à haute température et sismique, une technologie d'emballage et un circuit spécial, le courant de sortie du produit est proportionnel à l'accélération mesurée,fournissant une mesure de l'accélération statique et dynamique, les utilisateurs peuvent choisir la résistance d'échantillonnage appropriée par calcul, pour obtenir une sortie de haute précision, et peut être intégré dans le capteur de température en fonction des besoins de l'utilisateur,pour la compensation des facteurs de décalage et d'échelleNous pouvons remplacer les produits de la série QA650, T185, T160, JAE en place, mais nous utilisons une structure de couple double, qui est différente des produits d'autres sociétés,peut rendre la valeur de décalage de l'accéléromètre et le facteur d'échelle plus stablesCe produit a été lancé depuis 2010 et le nombre de livraisons a atteint des milliers.il est devenu un produit mature, en particulier pour la mesure pendant le forage de forage pétrolier
Champs d'application: pont, barrage, puits de pétrole, essai d'inclinaison des mines de charbon, contrôle des voies ferrées à grande vitesse, contrôle de la stabilité des navires.
1.JB4-01 Dimensions structurelles et définition des broches
2.JB4-02A et JB4-03A Dimensions structurelles et définitions des broches
3.JB4-02B et JB4-03B: dimensions structurelles et définitions des broches
(Dessin de présentation du produit de type B)
(Dessin de présentation du produit de type B)
4.JB4-02C et JB4-03C: dimensions structurelles et définitions des broches
5.JB4-02D et JB4-03D taille de la structure et définition des broches
Définition du pin:
1, Sortie du signal
2, l' air
3, puissance -15V
4, puissance +15V
5, puissance et signal au sol
6, 7, 8, vide
9, -9V ou pt1000
10, +9V ou pt1000
Paramètres techniques:
| Numéro |
Paramètres |
Le KSJB4-01 |
Le KSJB4-02 |
Le KSJB4-03 |
| 1 |
Portée |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valeur de déviation K0- Je ne sais pas.1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
la répétabilité de la synthèse des valeurs de déviation σk0 (1σ,un mois) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coefficient de température |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
facteur d'échelle K1 |
1.1·1,3 mA/g |
1.1·1,3 mA/g |
1.1·1.3mA/g |
| 6 |
Répétabilité intégrée par facteur d'échelle σk1/k1 (1σ,un mois) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
erreur d'installation |
Pour les appareils de traitement de l'air |
Pour les appareils de traitement de l'air |
Pour les appareils de traitement de l'air |
| 9 |
Erreur de rectification des vibrations |
< 30 μg/g 2 rms (50 à 500 Hz) |
< 100 μg/g 2 rms (50 à 500 Hz) |
< 100 μg/g 2 rms (50 à 500 Hz) |
| 10 |
Le bruit |
Pour les appareils de traitement des ondes |
Pour les appareils de traitement des ondes |
Pour les appareils de traitement des ondes |
| 11 |
Plage de température de fonctionnement |
-55 ∼96°C |
-55 ̊155°C |
-55 ≈ 180 °C |
| 12 |
la grève |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibrations aléatoires |
25 g @30 à 500 Hz |
25 g @30 à 500 Hz |
25 g @30 à 500 Hz |
| 14 |
Ratio de résolution |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
largeur de bande |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consommation en cours |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 17 |
la décharge de puissance @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Énergie électrique |
±13 à ±18V |
±13 à ±18V |
±13 à ±18V |
| 19 |
le poids |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diamètre de montage |
F25 mm |
F25 mm |
F25 mm |
| 21 |
hauteur |
> 21,5 mm |
> 21,5 mm |
> 21,5 mm |
| 22 |
Matériaux de coquille |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4. Installer selon les exigences de l'utilisateur; les dimensions peuvent être légèrement ajustées selon les exigences de l'utilisateur, et d'autres exigences de test peuvent être effectuées selon les exigences du client.
|
Assistance et services:
Assistance technique et services pour les capteurs d'accéléromètres
Notre équipe d'experts est disponible pour vous conseiller sur les spécifications du produit, l'installation, le dépannage et la maintenance.
Notre support technique comprend également la formation des produits, les mises à jour gratuites du logiciel et les services de maintenance.Nous fournissons également des solutions personnalisées et des services de conseil adaptés aux exigences individuelles des clients.
Nous nous engageons à fournir le plus haut niveau de service et de satisfaction à la clientèle. Si vous avez des questions ou si vous avez besoin d'assistance, n'hésitez pas à nous contacter.
Emballage et expédition
Emballage et expédition du capteur d'accéléromètre
Le capteur d'accéléromètre est un instrument de précision, il doit donc être manipulé et emballé avec soin.Le bon emballage et l'expédition du capteur d'accéléromètre sont essentiels pour s'assurer qu'il est reçu en parfait état de fonctionnement..
Emballage
Le capteur d'accéléromètre doit être emballé pour se protéger contre les dommages lors de l'expédition, il doit être placé dans un sac de blindage statique, puis entouré de mousse ou de matériau d'amortissement similaire.L'emballage doit ensuite être scellé et étiqueté comme contenant des équipements électroniques sensibles..
Transport aérien
Le capteur d'accéléromètre doit être expédié par un transporteur fiable qui assure le suivi et l'assurance.Il est également recommandé que le colis soit accompagné d'une mention "signature requise".
