Description du produit:

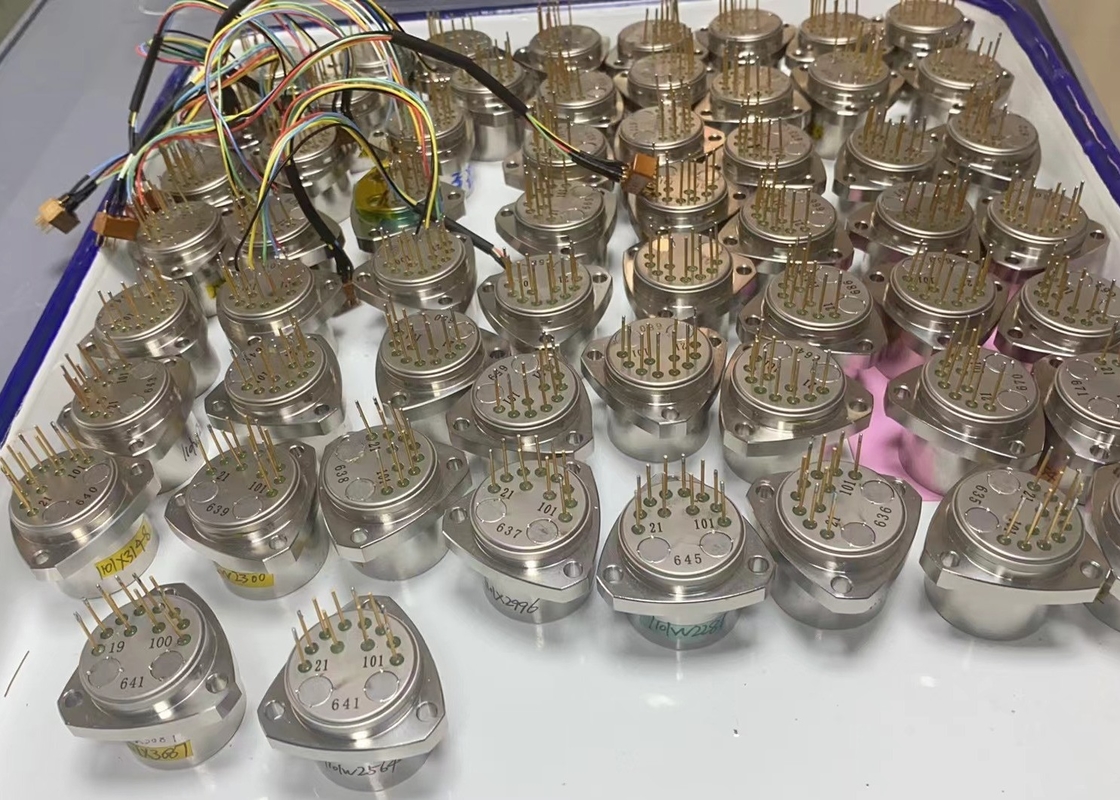

L'accéléromètre flexible en quartz de la série KSJB5 est un accéléromètre de précision moyenne avec une taille structurelle unique (courte).performances de réponse dynamique, une bonne résistance aux chocs vibratoires et une grande fiabilité, qui peut être utilisée pour les essais statiques et dynamiques, et est également un capteur de vibration et un capteur d'inclinaison standard.
Le produit adopte une conception structurelle unique et un circuit spécial, le courant de sortie du produit et la force ou l'accélération sont linéaires,l'utilisateur peut choisir la résistance d'échantillonnage appropriée par calculLe capteur de température intégré peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'impact de la température ambiante en fonction des besoins de l'utilisateur.
Champs d'application: pont, barrage, puits de pétrole, essai d'inclinaison des mines de charbon, contrôle des voies ferrées à grande vitesse, contrôle de la stabilité des navires.
1. Taille de contour et définition des broches de JB5-A
2. Taille de contour et définition des broches de JB5-B
3. Taille de contour et définition des broches de JB5-C
Définition du pin:
1, Sortie du signal
2, l' air
3, puissance -15V
4, puissance +15V
5, puissance et signal au sol
6, 7, 8, vide
9, -9V ou pt1000
10, +9V ou pt1000
Paramètres techniques:
| Numéro |
Paramètres |
Le KSJB5-01 |
Le KSJB5-02 |
Le numéro de série de la KSJB5-03 |
| 1 |
Portée |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Ratio de résolution |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valeur de déviation K0/Le K.1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
facteur d'échelle K1 |
1.1·1,3 mA/g |
1.1·1,3 mA/g |
1.1·1,3 mA/g |
| 5 |
Coefficient non linéaire de deuxième ordre K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Bruit ((La résistance d'échantillonnage est de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 12 |
largeur de bande |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Erreur de rectification des vibrations |
Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées: |
Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées: |
Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées: |
| 14 |
Vibrations aléatoires |
20g@20-2000 Hz |
20g@20-2000 Hz |
20g@20-2000 Hz |
| 15 |
la grève |
250 g 4,5 min |
250 g 4,5 min |
250 g 4,5 min |
| 16 |
erreur d'installation |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 17 |
Plage de température de fonctionnement |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Énergie électrique |
± 13 ~ ± 18 V |
± 13 ~ ± 18 V |
± 13 ~ ± 18 V |
| 19 |
Consommation en cours |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 20 |
Capteur de température |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
| 21 |
le poids |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diamètre de montage |
F25 mm |
F25,3 mm |
F25 mm |
| 23 |
Matériaux de coquille |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300Je... |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2- Capteur de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4. Installez selon les exigences de l'utilisateur; les dimensions peuvent être légèrement ajustées selon les exigences de l'utilisateur, et d'autres exigences de test peuvent être effectuées selon les exigences du client.
