Description du produit:
Ce produit fonctionne comme un capteur de vitesse d'angle inertiel basé sur l'effet optique de Sagnac, mesurant la vitesse angulaire de rotation du support le long de son axe sensible.Utilisation d'un circuit de détection numérique en boucle fermée, il extrait la différence de trajectoire optique résultant de la vitesse angulaire physique externe dans le sens des aiguilles d'une montre.La modulation et la démodulation du signal de tension du chemin optique permettent une rétroaction et un contrôle en boucle fermée, assurant la détection en temps réel des signaux de vitesse angulaire.
Fonction: ce produit est constitué de deux parties: une unité optique sensible à la vitesse angulaire et une détection de signal, fournissant des informations sur l'accroissement d'angle uniaxial et des informations sur la température interne.
Portée de l'application: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

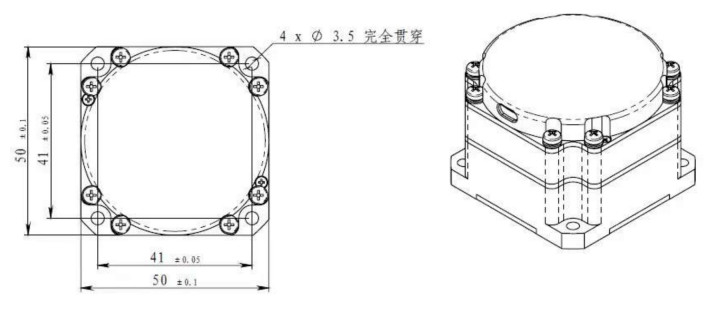

Mode d'installation 1. Taille: 50X50X32
Mode d'installation: deuxième dimension: 50X50X36
Caractéristiques:

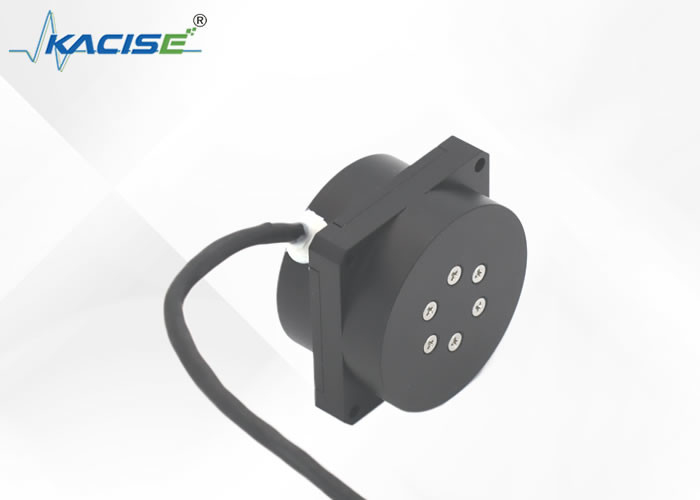

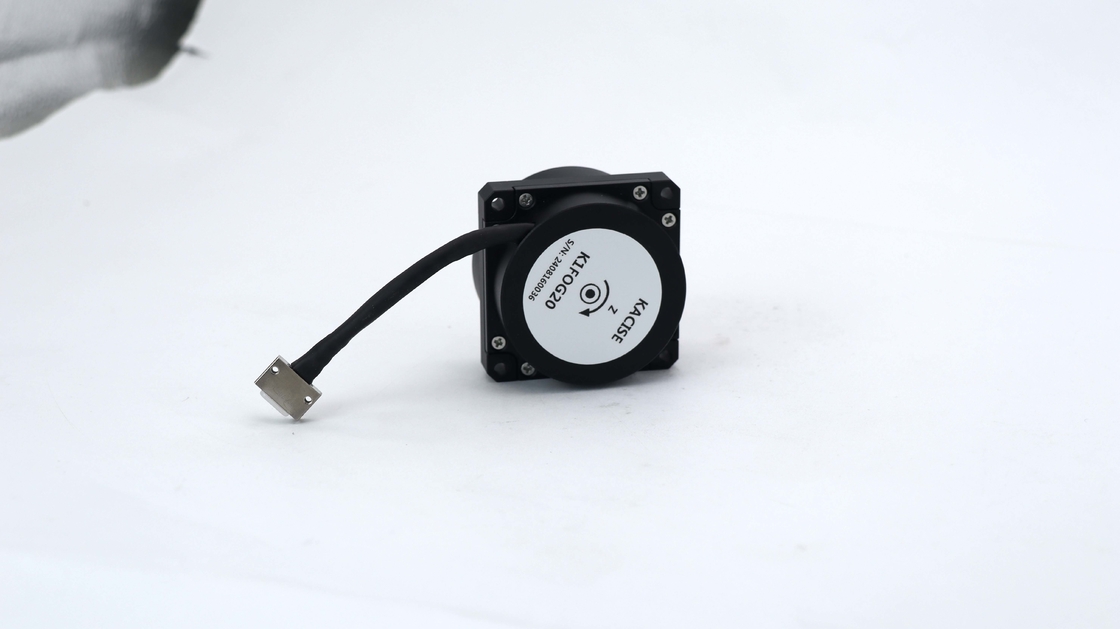

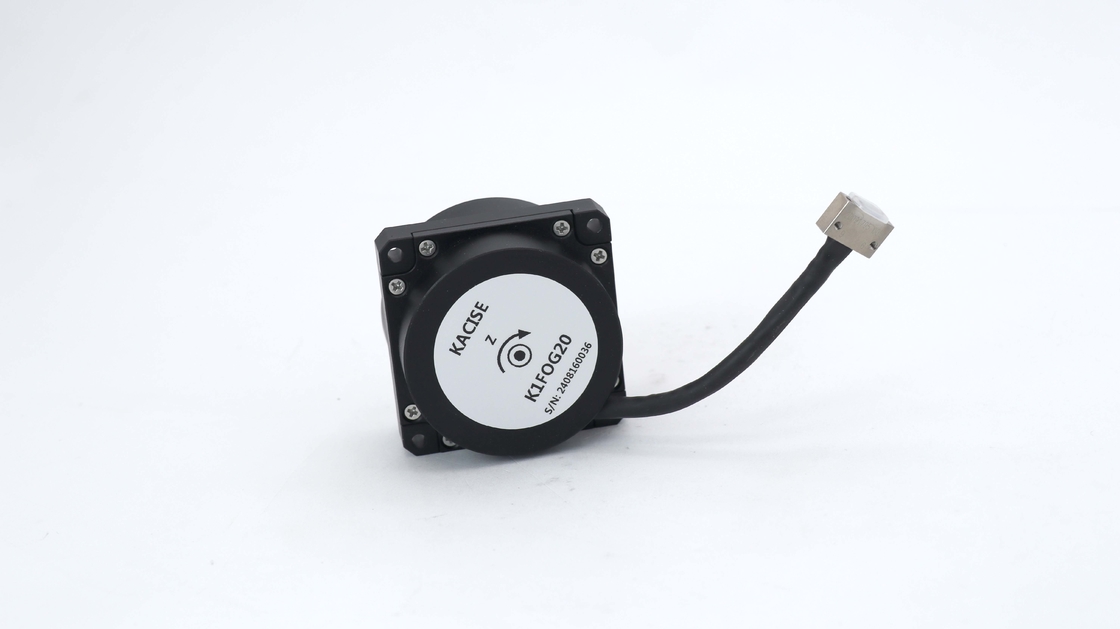

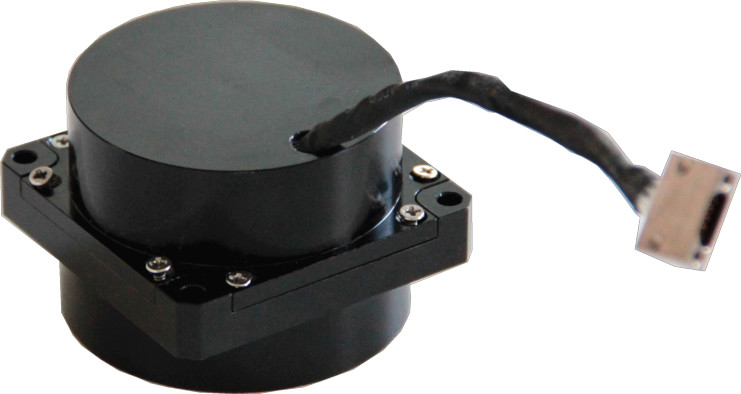

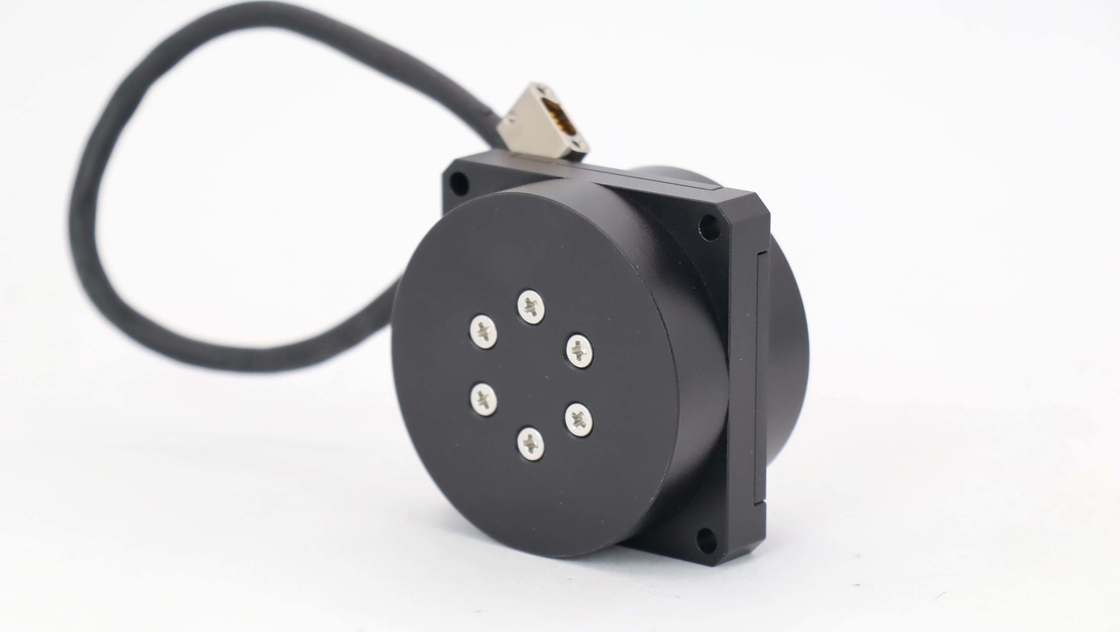

- Nom du produit: Capteur électronique de gyroscope
- Facteur de répétabilité d'échelle (ppm): ≤ 10
- Plage dynamique (°) / s: ± 900
- Déplacement du biais (°) /h (10 secondes en douceur) -45 ~ + 70°C: ≤ 0.3
- Répétabilité du biais (°) /h: ≤ 0.05
- Déplacement du biais (°) /h (10s douceur, température fixe): ≤ 0.1
Paramètres techniques:
|
Je suis désolé.
|
élément d'essai
|
H est
|
L
|
|
1
|
Dles dimensions (mm)
|
50×50×36
|
50×50×36
|
|
2
|
heure (s) de démarrage
|
5
|
5
|
|
3
|
Déplacement du parti pris(- Je ne sais pas.) / h (10s en douceur, régler la température)
|
≤0.1
|
≤0.3
|
|
4
|
Déplacement du parti pris(- Je ne sais pas.) / h (10s douceur) -45 ~ + 70°C
|
≤0.3
|
≤0.5
|
|
5
|
B. PourLes résultats de l'étude sont les suivants:- Je ne sais pas.) / h
|
≤0.05
|
≤0.1
|
|
6
|
Coefficient de marche aléatoire(o)/h- Un demi
|
≤0.01
|
≤0.02
|
|
7
|
Facteur d'échelle-Linearité (ppm)
|
≤10
|
≤20
|
|
8
|
Facteur de répétabilité d'échelle (ppm)
|
≤10
|
≤20
|
|
9
|
Opérertempérature°C
|
- 45 ans.Je ne sais pas.+ 70
|
- 45 ans.Je ne sais pas.+ 70
|
|
10
|
Température de stockage (°C)
|
- 50 ans.Je ne sais pas.+ 80
|
- 50 ans.Je ne sais pas.+ 80
|
|
11
|
Plage dynamique (- Je ne sais pas.) / s
|
±900
|
±900
|
|
12
|
Voltage d'alimentation (V)
|
+ 5
|
+ 5
|
|
13
|
Consommation d'énergie à l'état d'équilibre (température totale) (W)
|
< 4
|
< 4
|
|
14
|
poids (g)
|
> >130
|
> >130
|
Assistance et services:
Assistance technique et service du capteur de gyroscope électronique
Notre personnel technique expérimenté est là pour vous aider avec tout problème que vous pourriez avoir avec votre appareil.
Nous offrons les services suivants à nos clients:
- Services de dépannage et de réparation
- Mises à jour et correctifs logiciels
- Mise à niveau du matériel
- Assistance technique par courrier électronique, téléphone ou chat en ligne
Emballage et expédition
Emballage et expédition des capteurs électroniques de gyroscope
Le capteur gyroscopique électronique est soigneusement emballé et expédié pour s'assurer qu'il n'est pas endommagé pendant le transport.
- Le capteur gyroscopique électronique est emballé en toute sécurité dans une boîte de protection pour le protéger de tout dommage pendant l'expédition.
- La boîte est scellée avec du ruban adhésif et étiquetée avec le nom du produit et l'adresse d'expédition.
- Le colis est expédié par un transporteur fiable, tel que FedEx, UPS ou DHL.
- Les frais d'expédition seront calculés en fonction du poids et de la taille du colis.
- Le colis sera suivi pour s'assurer qu'il arrive à l'adresse du destinataire en toute sécurité.
