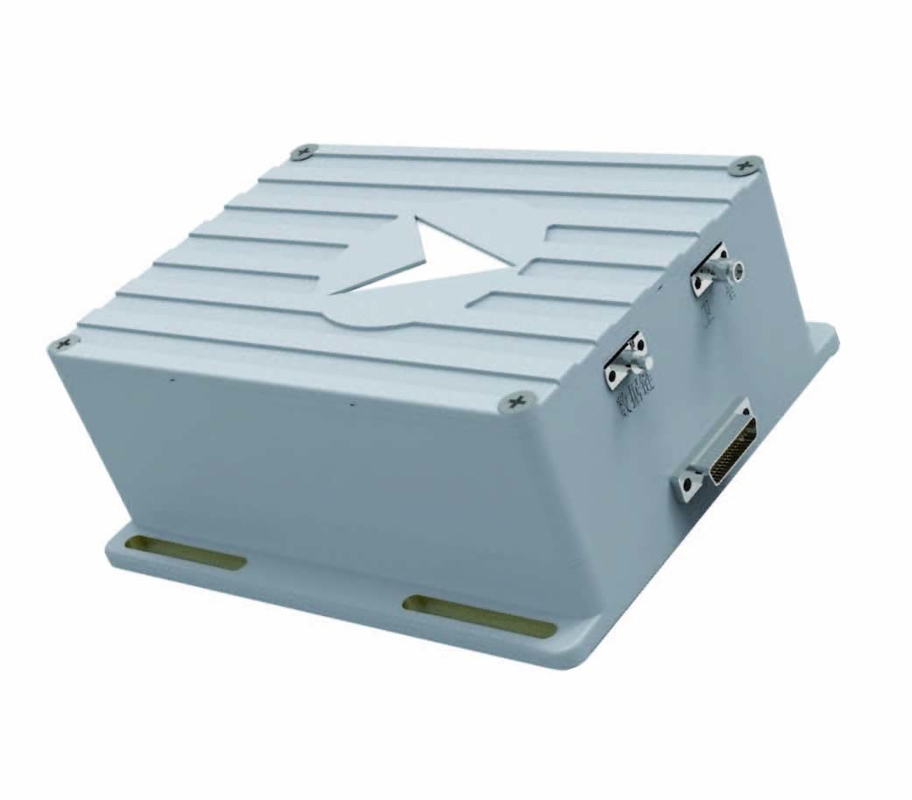

Name: Système de navigation par inertie pour la surveillance des vols avec précision (2σ) Niveau: 6 m, Hauteur: 8 m
Brand: Kacise
SKU: KsINS-01
Rating: 4.6 (105 reviews)

Aperçu Produits Capteur électronique de gyroscope

Système de navigation par inertie pour la surveillance des vols avec précision (2σ) Niveau: 6 m, Hauteur: 8 m

Détails sur le produit:

Lieu d'origine:	China (Mainland)
Nom de marque:	Kacise
Certification:	certificate of explosion-proof, CE
Numéro de modèle:	KsINS-01

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Détails d'emballage:	each unit has individual box and all boxes are packed in standard packages or customers requests available
Délai de livraison:	5-8 working days
Conditions de paiement:	T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	1000 Pieces per Week

Contact

Description de produit détaillée

Les dimensions:	160 mm x 150 mm x 56 mm	Le poids:	Hôte ≤ 12,5 kg
Fréquence de sortie des données:	10 Hz (typique)	Distance de communication:	100KM
Besoin de puissance:	18V~36V CC, consommation d'énergie ≤ 30W, interruption d'alimentation autorisée n'excédant pas 5 ms	Précision de positionnement par satellite (2σ):	Niveau: 6m, hauteur: 8m
Taux de saut de fréquence:	80000 houblons par seconde	Précision de synchronisation spatio-temporelle lorsque des satellites sont disponibles (RMS):	0.1m/1ns

Description du produit:

La précision, la vitesse et l'équilibre constituent la base du fonctionnement efficace des objets mobiles.sous-marinsLes systèmes de navigation par inertie apparaissent comme une solution clé.permettre à ces véhicules d'exécuter leurs tâches avec sécurité et précision, sans dépendre du GPS.

Le système de navigation coopérative de communication et de guidage intégré KsINS-01 est conçu pour les vols en essaim de drones.intégration de la navigation par satellite et des liaisons de données pour fournir aux drones des références spatio-temporelles précisesGrâce à la réception de signaux de fréquence B1 et B3 de troisième génération Beidou, le système facilite la communication en réseau entre les nœuds et dispose de fonctions de synchronisation espace-temps de haute précision.Il atteint une précision de synchronisation spatio-temporelle supérieure à 0.1m/1ns dans des conditions efficaces par satellite et dépasse 5m/5ns dans des conditions de rejet par satellite.

Caractéristiques:

● Synchronisation spatio-temporelle de haute précision entre les nœuds basée sur la différence de porteuse

● Synchronisation spatio-temporelle de haute précision entre les nœuds dans des conditions de rejet des satellites

● Une conception intégrée approfondie de la navigation par satellite et de la liaison de données

● Réseaux et transmission de données très fiables entre les nœuds

Paramètres techniques:

Indicateurs de performance:

Précision de positionnement par satellite (2σ)	Niveau: 6m, hauteur: 8m
bande de fréquence de travail de liaison de données	3Pour les appareils de surveillance de l'environnement
Taux de saut de fréquence	80000 sauts/s
Distance de communication	100 km
Taux de communication	200 kbps
Nombre de nœuds pris en charge	64
Précision de la synchronisation spatio-temporelle lorsque des satellites sont disponibles (RMS)	0.1m/1ns
Précision de synchronisation spatio-temporelle en cas de rejet du satellite (RMS)	5m/5ns

Environnement d' application:

Température de travail/entreposage ((°C)

-55°C à +70°C

Dimension dynamique

Velocité: -2000 m/s ~ 2000 m/s;

Accélération: -30 g ~ 30 g; accélération: -5 g / s ~ 5 g / s.

Propriétés mécaniques

Environnement de choc d'endurance: demi-onde sinusoïdale 20 g, 11 ms

Environnement de vibration d'endurance: environnement de vibration typique des drones

Propriétés physiques:

Les dimensions	Pour les pièces détachées:
Dimensions de l'installation	160 mm x 150 mm
le poids	Hôte ≤ 12,5 kg

Interface externe:

Besoin de puissance	18V~36V CC, consommation d'énergie ≤ 30W, interruption d'alimentation autorisée n'excédant pas 5 ms
Interface entrée/sortie	2 RS-422, 1 RS-232, 1 Ethernet 100M


Fréquence de sortie des données	10 Hz (typique)

Assistance et services:

Notre équipe de support technique est disponible pour vous aider dans tous les cas liés à l'installation, au fonctionnement et à la maintenance du produit.Notre équipe de service offre une variété de services de maintenance, y compris le remplacement de piècesNous nous efforçons de fournir le meilleur service à la clientèle et le meilleur support à nos clients, et nous nous engageons à assurer le plus haut niveau de satisfaction.

Emballage et expédition

En ce qui concerne l'expédition, le colis doit être bien protégé et scotché de manière sûre.le colis doit être suivi et assuré au besoin.
