Description du produit:
Rapport sur les progrès de l'accéléromètre à pendule flexible au quartz L'accéléromètre à pendule flexible au quartz représente une avancée dans la technologie de rétroaction de force,d'origine de l'accéléromètre à pendule flottant liquide classiqueUne différence notable réside dans son système de détection: l'accéléromètre flexible au quartz n'est pas suspendu mais est en revanche élastiquement relié à un support de faisceau flexible.Cette configuration unique introduit des moments élastiques, dotant l'accéléromètre d'une précision accrue, d'une forte résistance aux perturbations, d'une large plage de mesure et d'une capacité de surcharge impressionnante.
Dans le scénario actuel, les accéléromètres à pendule flexible au quartz sont largement utilisés pour mesurer diverses accélérations linéaires et vibratoires, ainsi que des paramètres tels que la vitesse,distanceCes accéléromètres ont prouvé leur efficacité dans divers domaines,y compris les applications militaires telles que les systèmes de mesure de microgravité par satellite et les systèmes de navigation par inertie de haute précision, ainsi que des applications civiles telles que le forage en roche, le forage pétrolier, les systèmes d'inclinomètres continus et l'industrie aérospatiale impliquant des véhicules de lancement, des missiles balistiques et des engins spatiaux.
Caractéristique du produit:
● Excellente répétabilité de l'index
● Sortie analogique
● Capteur de température numérique intégré
● Large gamme de résistance à la charge
● Des brides de montage triangulaires de précision
● Application dans le système de navigation par inertie de l'arme de nouvelle génération
Paramètres techniques:
| Résultats |
Le nombre de points de contrôle |
Le numéro de sérieB. Pour |
| Plage d'entrée (g) |
± 50 |
± 20 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Sensitivité à la température (μg/°C) |
≤ 10 |
≤ 20 |
| Répétabilité composite d'un mois (1σ) (μg) |
≤ 10 |
≤ 20 |
| Répétabilité composite de six mois (1σ) (μg) |
≤ 15 |
- |
| Facteur d'échelle (mA/g) |
1.2 ~ 1.6 |
1.2 ~ 1.6 |
| Sensibilité à la température (10- 6/°C) |
≤ 10 |
≤ 30 |
| Répétabilité composite d'un mois (1σ) (10- 6) |
≤ 10 |
≤ 30 |
| Répétabilité composite de six mois (1σ) (10- 6) |
≤ 30 |
- |
| Linearité (μg/g)2) |
≤ 10 |
≤ 30 |
| Seuil (μg) |
Moins de 1 |
Moins de 5 |
| Résolution (μg) |
Moins de 1 |
Moins de 5 |
| Voltage d'entrée (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Température de fonctionnement (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Taille (mm) |
Ø 25,4 × 29 |
Ø 25,4 × 29 |
| Poids (g) |
≤ 75 |
≤ 75 |
|
| Le schéma |
 |
|

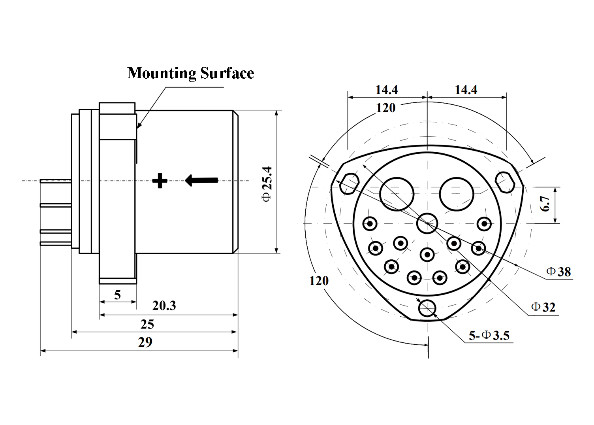

| Dessin de configuration du KSQA07 |

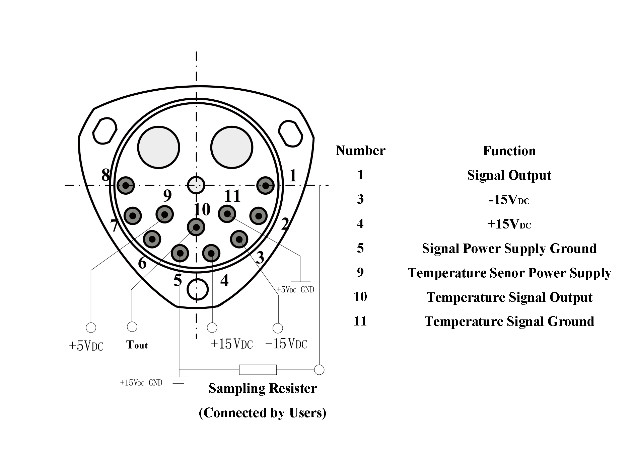

KSQA07 Diagramme des broches et du câblage |
| |
| Environnement |
| Période de pointe de vibration |
15 g@20 Hz ~ 2000 Hz |
| Le choc |
100 g, demi-sinus, 8 ms à 12 ms |
| Température de stockage |
-55°C à +80°C
|
