Description du produit:
Le principe de fonctionnement des accéléromètres n'est pas trop complexe. Ils quantifient l'accélération en g et sont adaptables à la mesure le long d'un, deux ou trois axes.le choix prédominant est l'accéléromètre à 3 axes, avec trois accéléromètres qui capturent l'accélération dans différentes directions sur les plans X, Y et Z.
Les capteurs d'accéléromètres varient en type en fonction de différents critères, les accéléromètres étant classés en trois groupes de précision: haute précision, moyenne précision et basse précision.L'évolution des demandes du marché et les progrès des technologies des capteurs de micro-accélération devraient conduire à l'adoption généralisée d'accéléromètres MEMS dans des applications de moyenne et basse précisionEn revanche, les applications de haute précision seront principalement dotées d'accéléromètres à quartz mécaniques flexibles.un accéléromètre à pendule mécanique classique de haute précision, conserve son importance en tant que composant clé dans les applications de haute précision.
Caractéristique du produit:
● Sortie analogique
● Excellente répétabilité de l'index
● Capteur de température intégré disponible selon les besoins
● Large gamme de résistance à la charge
● Des brides de montage triangulaires de précision
● Application dans l'unité de contrôle par satellite, le dispositif de mesure de la microgravité et le système de navigation par inertie dans la capsule de rentrée habité
Paramètres techniques:
| Résultats |
Le nombre d'étoiles |
Le nombre de fois où le produit est utilisé |
| Plage d'entrée (g) |
± 80 |
± 40 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Sensitivité à la température (μg/°C) |
≤ 30 |
≤ 50 |
| Répétabilité composite d'un mois (1σ) (μg) |
≤ 30 |
≤ 60 |
| Facteur d'échelle (mA/g) |
0.9 à 1.3 |
0.9 à 1.3 |
| Sensibilité à la température (10- 6/°C) |
≤ 50 |
≤ 80 |
| Répétabilité composite d'un mois (1σ) (10- 6) |
≤ 40 |
≤ 60 |
| Linearité (μg/g)2) |
≤ 40 |
≤ 40 |
| Seuil (μg) |
Moins de 5 |
Moins de 5 |
| Résolution (μg) |
Moins de 5 |
Moins de 5 |
| Voltage d'entrée (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Température de fonctionnement (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Taille (mm) |
Ø 25,4 × 30 |
Ø 25,4 × 30 |
| Poids (g) |
≤ 80 |
≤ 80 |
|
Le schéma:
| Le schéma |
 |
|

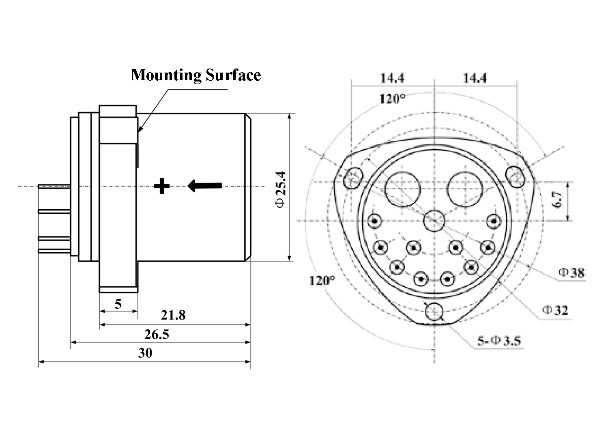

| Dessin de configuration du KSQA09 |

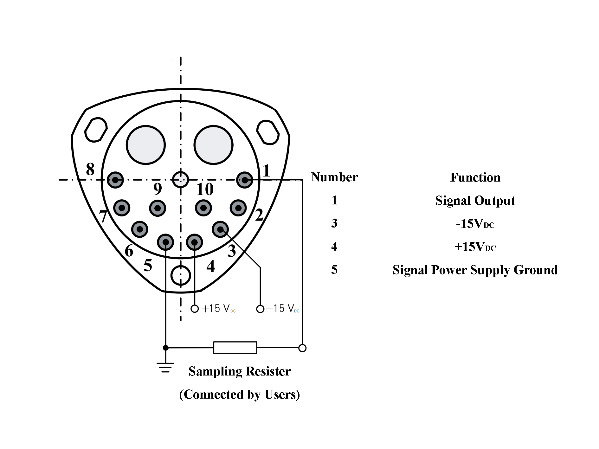

KSQA09 Diagramme des broches et du câblage |
| |
|
| Environnement |
| Période de pointe de vibration |
20 g@20 Hz ~ 2000 Hz |
| Le choc |
100 g, demi-sinus, 8 ms à 12 ms |
| Température de stockage |
-55°C à +80°C |
Applications:
Le capteur d'accéléromètre Kacise KSQA09 est un capteur de vitesse de mouvement spécialisé dans la mesure de l'accélération linéaire et la détection des vibrations.Il est certifié CE et a un certificat anti-explosionIl a une linéarité de ≤40 (μg/g2), un facteur d'échelle de 0,9 ~ 1,3 (mA/g) et un seuil de <5 (μg). Il est conçu pour supporter un choc de 100 g, un demi-sinus, 8 ms ~ 12 ms et une tension d'entrée de ±12 ~ ±18 (V).Il convient à diverses applications telles que l'automobileLa quantité minimale de commande est de 1 pièce et le délai de livraison est de 5 à 8 jours ouvrables.Il est livré dans des boîtes individuelles et est emballé dans des emballages standard ou les demandes des clients disponiblesLes conditions de paiement sont T/T, Western Union, MoneyGram, et la capacité de fourniture est de 1000 pièces par semaine.
Assistance et services:
Assistance technique et service du capteur d'accéléromètre
- Téléchargements de logiciels et de firmware
- Guide d'installation et de configuration
- Informations sur la compatibilité du produit
- Informations sur la certification et la sécurité des produits
- Informations sur le dépannage
- Manuels d'utilisation
- Réparations de matériel
- Mises à jour logicielles et du firmware
- Assistance à l'utilisateur final
- Retours de produits
Emballage et expédition
Emballage et expédition du capteur d'accéléromètre
Le capteur d'accéléromètre est placé dans une enveloppe à bulles, scellé dans une boîte et expédié avec une étiquette.
Emballage
- Le capteur d'accéléromètre est enveloppé d'une pellicule de bulles pour la protection pendant le transport.
- La mousse est bien scellée dans une boîte.
Transport aérien
- La boîte scellée contenant le capteur d'accéléromètre est fournie avec une étiquette.
- L'étiquette comprend la destination de l'envoi, les informations de l'expéditeur et le numéro de suivi.
