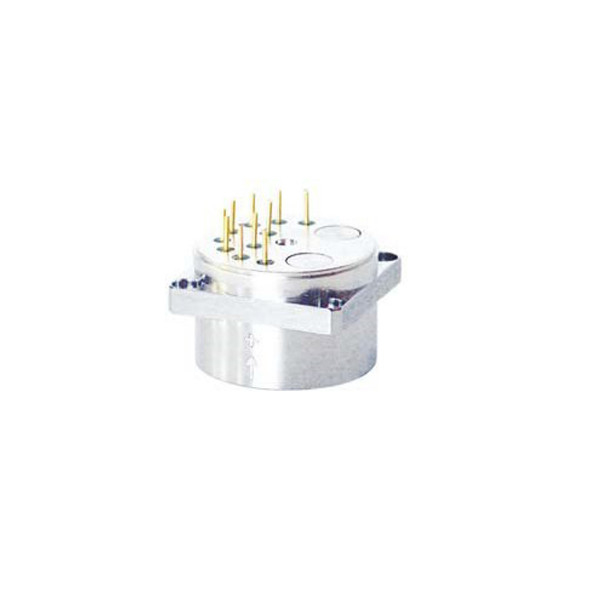

Description du produit:
Les accéléromètres flexibles au quartz, fonctionnant comme des dispositifs de rétroaction du couple uniaxial, utilisent la détection de masse pour identifier les signaux d'accélération externes.ces signaux subissent une démodulation et une amplification par un servo circuit, résultant en un signal de courant de sortie directement proportionnel à l'accélération détectée.ainsi que dans les inclinomètres pour le forage pétrolier et les systèmes de navigation par inertie à fixation en exploration géologiqueLes composants clés comprennent un capteur de capacité différentielle, un ensemble de pendule de masse de détection, un dispositif de couple électromagnétique et un amplificateur électronique.L'accélération le long de l'axe sensible déclenche un déplacement positionnel de la masse de détectionCe signal est ensuite transmis à l'amplificateur, qui active le générateur de force pour repositionner la masse de détection à son état d'origine.
Caractéristique du produit:
● Petite taille et léger
● Sortie analogique
● Résistance aux chocs, aux vibrations et aux températures élevées
● Large gamme de résistance à la charge
● Des brides de montage de précision carrée
Caractéristiques de performance:
| Résultats |
Le nombre de points de contrôle |
| Plage d'entrée (g) |
± 10 |
| Bias (mg) |
≤ 10 |
| Sensitivité à la température (μg/°C) |
≤ 100 |
| Stabilité de trois heures (1σ) (10-6) Le |
≤ 100 |
| Facteur d'échelle (mA/g) |
2.3 ~ 3.5 |
| Sensibilité à la température (10- 6/°C) |
≤ 100 |
| Stabilité de trois heures (1σ) (10- 6) |
≤ 100 |
| Voltage d'entrée (V) |
±12 ~ ±18 |
| Température de fonctionnement (°C) |
-45 ~ +100 |
| Taille (mm) |
Ø25 × 25 |
| Poids (g) |
≤ 60 |
Le schéma:
| Le schéma |
 |
|

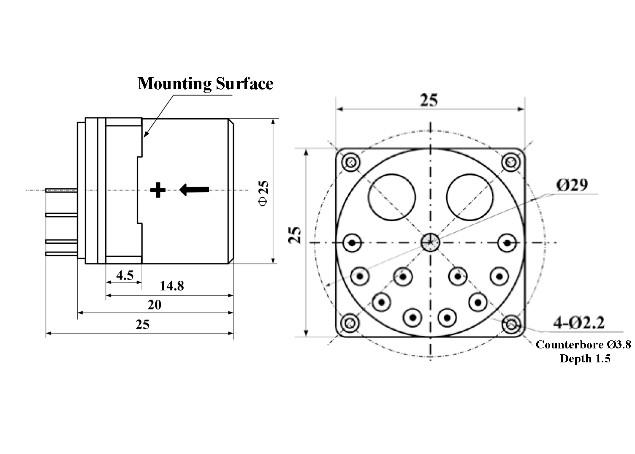

| JKSQA13 dessins de configuration |

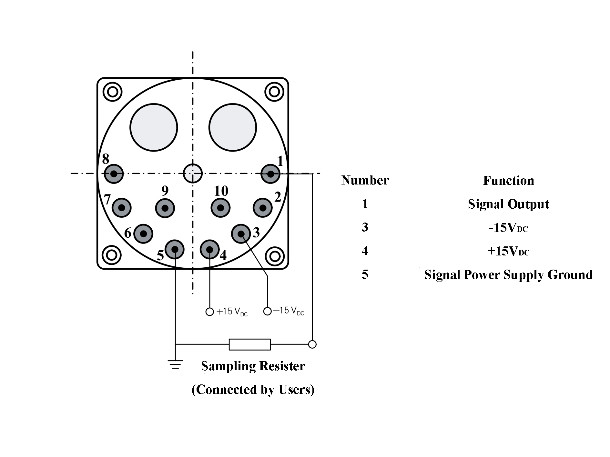

Diagramme des broches et du câblage KSQA13 |
| |
|
| Environnement |
| Période de pointe de vibration |
15 g@20 Hz ~ 2000 Hz |
| Le choc |
500 g, demi-sinus, 1 ms ~ 3 ms |
| Température de stockage |
-55°C à + 120°C |
Applications:
Le capteur d'accéléromètre Kacise KSQA13 est un excellent choix pour un large éventail d'applications.surveillance des vibrationsIl est également parfait pour les applications médicales et industrielles, telles que la robotique médicale, l'automatisation industrielle et la surveillance à distance.il peut également être utilisé pour la surveillance des vibrations en génie civil, l'aérospatiale et les industries de la défense.
Assistance et services:
Assistance technique et services pour les capteurs d'accéléromètres
Accelerometer Sensor offre un support technique et des services pour aider les clients à dépister et à résoudre les problèmes ou questions qu'ils peuvent avoir sur leur produit.Les clients peuvent contacter nos représentants du service à la clientèle pour obtenir de l'aide avec la configuration du produit, l'installation et la maintenance.
Emballage et expédition
Emballage et expédition du capteur d'accéléromètre
L'ensemble de capteurs d'accéléromètre comprend les éléments suivants:
- Capteur d'accéléromètre
- Instructions d'utilisation
- Adaptateur de puissance
- Les câbles
Le colis doit être expédié dans une boîte en carton avec beaucoup de rembourrage pour le protéger des dommages.
La boîte doit ensuite être scellée et placée dans un sac rembourré ou une enveloppe avant expédition.
