Description du produit:
Les accéléromètres flexibles au quartz sont essentiellement des dispositifs de rétroaction du couple uniaxial qui utilisent la détection de masse pour identifier les signaux d'accélération externes.Ces signaux subissent une démodulation et une amplification par un servo circuit, résultant en un signal de courant de sortie directement proportionnel à l'accélération détectée.ainsi que dans les inclinomètres pour le forage pétrolier et les systèmes de navigation par inertie en cordage dans l'exploration géologiqueLes composants clés comprennent un capteur de capacité différentielle, un ensemble de pendule de masse de détection, un dispositif de couple électromagnétique et un amplificateur électronique.L'accélération le long de l'axe sensible induit un déplacement de position de la masse de détectionCe signal est ensuite introduit dans l'amplificateur, activant le générateur de force pour restaurer la masse de détection à sa position initiale.
Caractéristique du produit:
● Petite taille et léger
● Sortie analogique
● Résistance aux chocs, aux vibrations et aux températures élevées
● Large gamme de résistance à la charge
● Des brides de montage de précision carrée
Caractéristiques de performance:
| Résultats |
Le nombre de points de contrôle |
| Plage d'entrée (g) |
± 10 |
| Bias (mg) |
≤ 10 |
| Sensitivité à la température (μg/°C) |
≤ 100 |
| Stabilité de trois heures (1σ) (10-6) Le |
≤ 100 |
| Facteur d'échelle (mA/g) |
2.3 ~ 3.5 |
| Sensibilité à la température (10- 6/°C) |
≤ 100 |
| Stabilité de trois heures (1σ) (10- 6) |
≤ 100 |
| Voltage d'entrée (V) |
±12 ~ ±18 |
| Température de fonctionnement (°C) |
-45 ~ +100 |
| Taille (mm) |
Ø25 × 25 |
| Poids (g) |
≤ 60 |
Le schéma:
| Le schéma |
 |
|

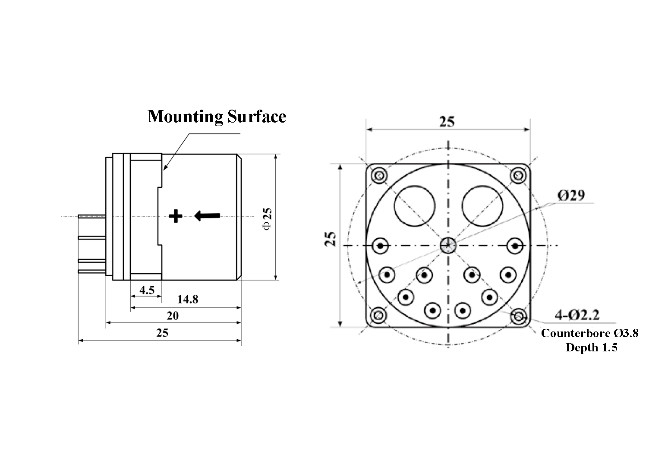

| JKSQA13 dessins de configuration |

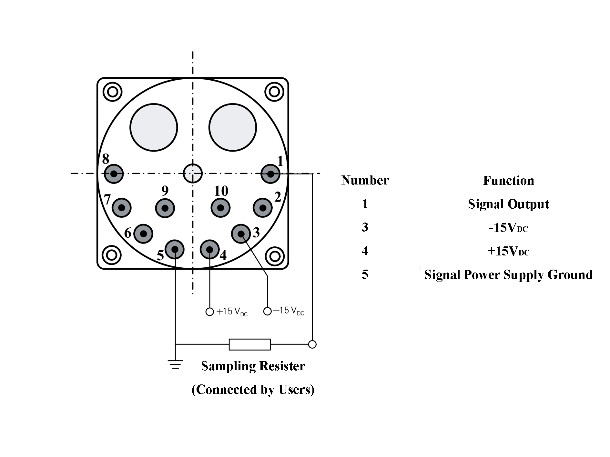

Diagramme des broches et du câblage KSQA13 |
| |
|
| Environnement |
| Période de pointe de vibration |
15 g@20 Hz ~ 2000 Hz |
| Le choc |
500 g, demi-sinus, 1 ms ~ 3 ms |
| Température de stockage |
-55°C à + 120°C |
Assistance et services:
Assistance technique et service du capteur d'accéléromètre
Notre équipe de support technique est disponible pour répondre à vos questions et fournir une assistance avec l'installation du produit,exploitation et maintenance.
Notre personnel de soutien technique peut vous aider:
- Installation et étalonnage du produit
- Soutien à la résolution de problèmes et au diagnostic
- Réparation et remplacement de produits
- Optimisation des performances du produit
- Conseils et instructions pour l'utilisation du produit
Nous offrons également une garantie prolongée et des plans d'entretien pour nos produits de capteurs d'accéléromètres.
Emballage et expédition
L'emballage et l'expédition du capteur d'accéléromètre comprennent les éléments suivants:
- Le produit est emballé en toute sécurité dans une boîte ondulée.
- La boîte est enveloppée dans une enveloppe à bulles pour une protection supplémentaire.
- La boîte est ensuite scellée avec un robinet adhésif ou des sangles en plastique.
- Le colis est ensuite expédié par un transporteur fiable.
