Description du produit:

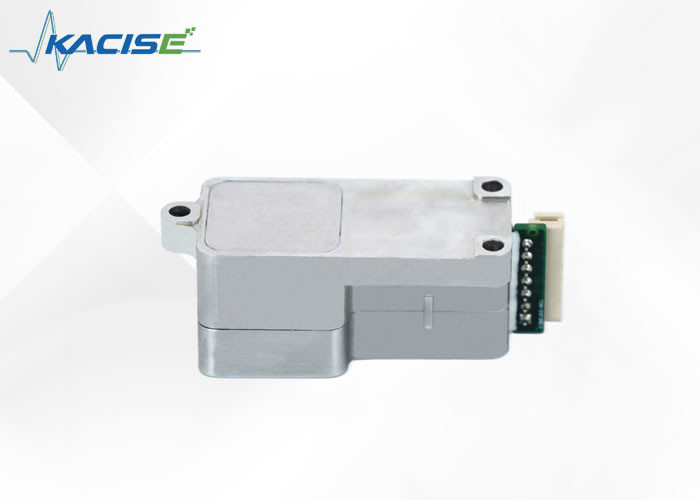

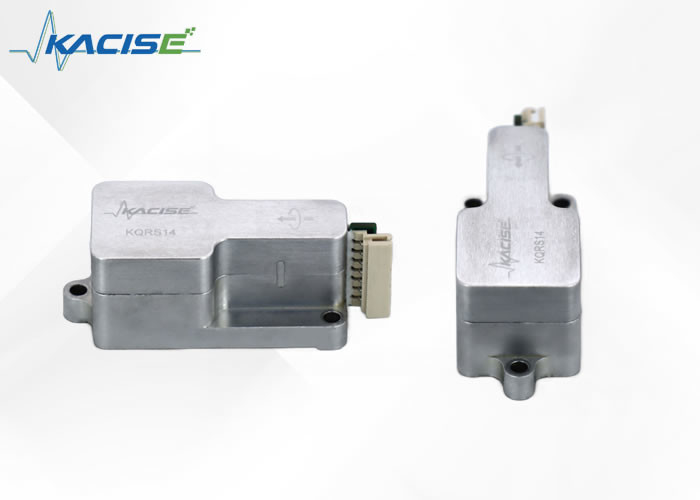

Le KQRS14 est un capteur d'inertie fiable et durable qui est utile pour mesurer les taux de rotation angulaire.Il est de taille compacte et dispose d'un élément de détection de quartz monolithique qui assure des lectures précisesEn outre, le capteur dispose d'une régulation interne de la puissance et fonctionne à l'aide d'une entrée en courant continu ou d'une sortie en courant continu de haut niveau.
Il existe deux versions du KQRS14 au choix. La première est une version +12Vdc qui fournit une sortie de haut niveau de +1,0 à +4,0 Vdc. Elle peut fonctionner à l'aide d'une batterie standard.La deuxième version utilise + et -15 Vdc et fournit une sortie bipolaire de haut niveau de ±5 VdcElle est spécialement conçue pour fonctionner avec des sources d'alimentation conventionnelles à double face.
Caractéristiques:
● Conception compacte et légère
● Une large plage de températures
● Entrée en courant continu/sortie en courant continu de haut niveau
● Régulation interne de la puissance
● Une grande fiabilité
● Résistant aux chocs
Paramètres techniques:
| Paramètre |
Le K.Le QRS14-0Nom de l'organisme-102** |
Le nombre d'heures de travail est le suivant:Nom de l'organisme- 103** |
| Le pouvoir Exigences |
| Voltage d'entrée |
+9 à +18 Vdc |
+9 à +18 Vdc |
| Courant d'entrée |
Pour les appareils à combustion |
< 25 mA (chaque alimentation) |
| Résultats |
| Distances standard |
± 50,100,200500°/seconde |
| Production à pleine échelle (nominale) |
Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur d'alimentation doit être supérieure ou égale à: |
± 5 Vdc |
| Étalonnage par facteur d'échelle (à 22°C typique) |
± 2% de la valeur |
| Facteur d'échelle par rapport à la température (départ de 22°C typique) |
≤ 0,06%/°C |
| Calibration du biais (à 22°C typique) |
Pour les véhicules à moteur à combustion |
00,0 ± 0,075 Vdc |
| Variation du biais par rapport à la température (dev. à partir de 22°C) |
Le taux d'humidité de l'eau est de 0,3 °C/s. |
| Stabilité du biais à court terme (100 s à temp constante) |
< 0,05°/sec, typique |
| Stabilité du biais à long terme (1 an) |
≤ 1,0°/s. |
| G Sensibilité (typique) |
≤ 0,06°/sec/g |
| Temps de démarrage (typique) |
< 2,0 seconde |
| Largeur de bande (-90° décalage de phase) |
> 50 Hz |
| Non linéaire (typique) % de gamme complète |
≤ 0,05% du R.F. |
| Limite/résolution |
≤ 0,004°/sec* |
| Bruit de sortie (DC à 100 Hz) |
Le taux de débit est de 0,05°/sec/√Hz* |
Le taux de décharge est de 0,02°/sec/√Hz |
| Le poids |
≤ 50 g |
| Environnements |
| Température de fonctionnement |
-40°C à +85°C |
| Température de stockage |
-55°C à +100°C |
| Fonctionnement par vibration*** |
5 grammes aléatoires de 20 Hz à 2 kHz |
| Survie à la vibration*** |
10 grammes de 20 Hz à 2 kHz au hasard pendant 5 minutes/axe |
| Le choc |
200g, n'importe quel axe |
Les dimensions:
Description de l'interface:
Le nombre d'étoiles est déterminé par le nombre d'étoiles de l'échantillon.
| Nombre |
Expliquez. |
Nombre |
Expliquez. |
| 1 |
Énergie et signal au sol |
5 |
Taux de sortie |
| 2 |
+Vdc entrée |
6 |
Pas de connexion, laissez ouverte. |
| 3 |
Pas de connexion, laissez ouverte. |
7 |
Test intégré |
| 4 |
Pas de connexion, laissez ouverte. |
|
|
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
| Nombre |
Expliquez. |
Nombre |
Expliquez. |
| 1 |
-Vdc entrée |
5 |
Taux de sortie |
| 2 |
+Vdc entrée |
6 |
Pas de connexion, laissez ouverte. |
| 3 |
La puissance de la terre |
7 |
Test intégré |
| 4 |
Terrain de signalisation |
|
|
Applications:
Stabilisation de la plateforme
Le système est conçu pour assurer la stabilité des plates-formes utilisées dans diverses industries, telles que la marine, le pétrole et le gaz, et la construction.Il utilise une technologie de pointe pour minimiser l'impact des vagues.Cette mesure contribue à assurer la sécurité du personnel travaillant sur la plateforme et améliore l'efficacité des opérations.
Navigation à court terme
Ce service fournit des informations de navigation précises et opportunes pour des besoins à court terme, tels que la navigation à travers des ports fréquentés ou des zones encombrées.y compris les GPS et autres capteursIl prend également en compte des facteurs en temps réel tels que la météo, le trafic et les courants pour assurer une navigation sûre et efficace.
Augmentation du GPS
Le système d'augmentation GPS améliore la précision et la fiabilité des signaux GPS, en particulier dans les zones où la puissance du signal ou les interférences sont faibles.Il utilise des stations de référence au sol et des signaux de correction par satellite pour améliorer les signaux GPS, ce qui peut être essentiel dans des applications telles que l'aviation, le transport maritime et le transport terrestre.
Stabilisation de la caméra
La technologie de stabilisation de l'appareil photo permet de capturer des images régulières et fiables même dans des situations difficiles.Il utilise des algorithmes avancés et la stabilisation mécanique pour compenser les tremblements de la caméra et le mouvementCette technologie est utilisée dans de nombreuses applications, telles que l'aviation, le sport et la production cinématographique.
Instruments de mesure
L'instrumentation fait référence aux divers capteurs et dispositifs de surveillance utilisés pour mesurer et suivre les paramètres dans différents systèmes, tels que les moteurs, les turbines et les pipelines.Ces données peuvent être utilisées pour optimiser les performances, détecter les anomalies et améliorer la sécurité.connectivité sans fil et analyse des données en temps réel pour fournir des informations à jour et précises.
Stabilisation du contrôle de conduite
Le système de stabilisation de contrôle de conduite est conçu pour améliorer le confort et la sécurité des passagers dans divers modes de transport, tels que les bateaux et les voitures.Il utilise des systèmes mécaniques et électroniques avancés pour réduire les mouvements qui peuvent provoquer des nausées.En offrant une conduite plus fluide, le système peut améliorer la satisfaction et le bien-être des passagers.
Contrôle des éoliennes
Les systèmes de commande des éoliennes sont essentiels pour la production d'énergie propre à partir de l'énergie éolienne.en suivant la direction, vitesse et autres paramètres du vent et régler le fonctionnement de l'éolienne en conséquence.Le système de commande comprend également des dispositifs de sécurité qui protègent la turbine contre les dommages dus aux vents forts ou à d'autres conditions extrêmes.
