Box d'acquisition de données de capteurs multifonctionnels Interfaces d'entrée multiples Température de fonctionnement -40°C ~ +85°C

KSULR-100 RTU LORA universel

Manuel d'instructions

1.Introduction

Le KSULR-100 Universal LORA RTU est un boîtier d'acquisition de données de capteur multifonctionnel lancé par notre société pour l'industrie intelligente, l'agriculture intelligente et la communauté intelligente. Il adopte le protocole standard LoRaWAN, dispose de SPI, UART, ADC, GPIO, I2C et d'autres interfaces de communication et de plusieurs interfaces d'entrée, et la configuration est flexible. Le meilleur choix pour résoudre la fragmentation de l'application LoRa IoT est de connecter différents capteurs de manière pratique et rapide, de raccourcir le cycle d'amarrage des capteurs et les coûts de recherche et développement, et de réaliser rapidement la mise en réseau et l'échelle des capteurs. Le module sans fil intégré utilise le réseau pour fournir aux utilisateurs une transmission de données sans fil longue distance et à faible consommation d'énergie, et envoie toutes les données d'état des capteurs au serveur de gestion d'arrière-plan du cloud en temps réel pour réaliser une analyse statistique des données de la plate-forme cloud intelligente.

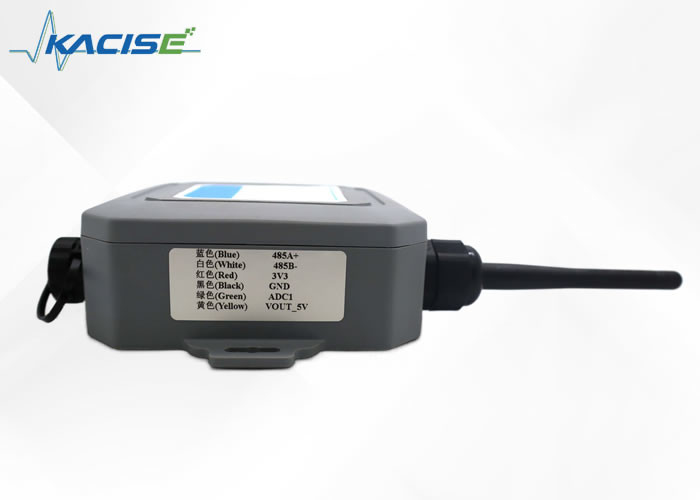

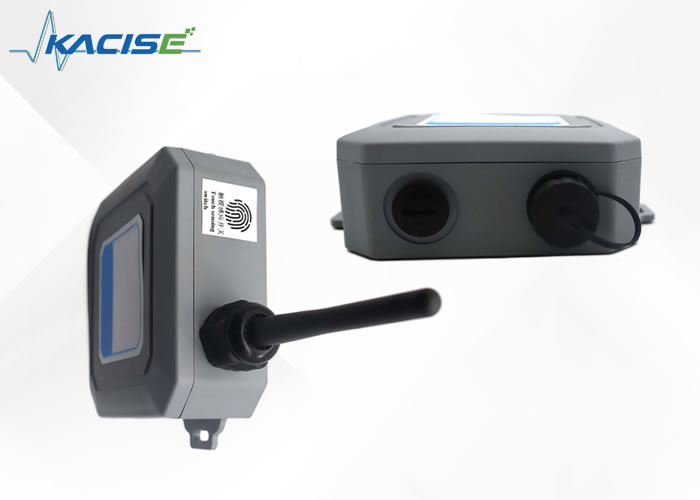

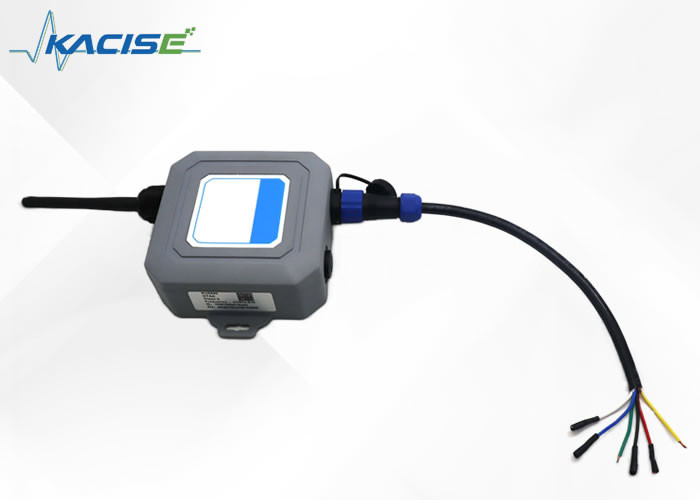

2.Photo

3.Fonctionnalité

• Prise en charge du protocole LoRaWAN standard ;
• Prend en charge une variété de bandes de fréquences au pays et à l'étranger, telles que : CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 /CT850 ;
• Les interfaces de communication SPI, UART, ADC, GPIO, I2C et autres intégrées peuvent être largement connectées à une variété de types de capteurs ;
• Il adopte une conception à faible consommation d'énergie et fournit deux modes d'alimentation externe et d'alimentation par batterie pour la sélection ;
• Le mode d'alimentation par batterie adopte une batterie grande capacité de 19 000 mAh ;
• Prend en charge une variété de tensions de sortie, telles que : 3,3 V, 5 V, 9 V, 12 V, etc.
• Prise en charge de la configuration des paramètres filaires et sans fil et de la mise à niveau du micrologiciel, prise en charge de la configuration à distance ;
• Prise en charge de l’alarme de batterie faible ;
• Prise en charge des rapports de package de pulsation, l'intervalle de pulsation peut être configuré ;
• Plage de température industrielle -40°C~+80°C.

4.appliquer

La série universelle LORA RTU KSULR-100 est utilisée pour collecter les valeurs de divers capteurs au point d'installation et télécharger les données en temps réel sur la plate-forme de gestion centralisée via le module de transmission sans fil intégré, ce qui est pratique pour les utilisateurs pour une gestion centralisée intelligente, une installation simple et une maintenance pratique. Peut être flexible dans le poteau, le poteau de lampe, l'intérieur et l'extérieur du mur du bâtiment, le toit du poteau, l'installation de manière suspendue au mur. Il convient à la surveillance des capteurs dans les usines d'amarrage, les entrepôts, les serres agricoles, les salles informatiques, l'hydrologie et d'autres scénarios (par exemple, capteur de pression d'eau, capteur de niveau de liquide, capteur de débit de liquide, capteur d'immersion dans l'eau, capteur de température, capteur d'humidité, capteur de lumière, PM2,5, capteur d'angle, capteur de vitesse du vent, etc.), pour obtenir un accès unifié, une collecte de données unifiée et une capacité d'extension flexible.

5.Paramètres techniques

6.Réglages des paramètres

Les paramètres peuvent être définis à la demande selon les instructions d'usine et peuvent être utilisés après réception de la station de base LoRaWAN de redirection

6.1KSULR-100 Général LORA-RTU réglage des paramètres

Le RTU LORA universel KSULR-100 est connecté pour définir les paramètres via un câble USB-TTL (acheté par vous-même). Après avoir retiré la prise souple à l'arrière du boîtier d'acquisition avec une pince à épiler et retiré la vis, la coque est ouverte et connectée comme indiqué (connexion croisée RXD et TXD, c'est-à-dire que RXD du câble USB-TTL est connecté à TXD du boîtier d'acquisition, TXD est connecté à RXD du boîtier d'acquisition et TXD est connecté à RXD du boîtier d'acquisition. Le VCC est court-circuité au 3V3 avec le capuchon de court-circuit et le GND est connecté au GND du boîtier d'acquisition)

6.1.1 Activer la fonction 485 de la carte mère

ouvrez l'outil de configuration de la sensorbox > sélectionnez le com correspondant > débit en bauds 9600 > cliquez sur Ouvrir pour ouvrir le port série > cliquez sur AN201 > sélection de fonction > saisissez c dans la case après AT+FUNMODE= puis cliquez sur AT+FUNMODE= OK apparaît en bas à gauche pour indiquer la fin

6.1.2 Modifier le débit en bauds de l'interface de communication du capteur

Cliquez sur la case après UART>AT+UART1CFG, saisissez 9600> puis sélectionnez 8n1. Cliquez sur OK sous AT+UART1CFG pour indiquer la fin de l'opération

6.2Définir les paramètres de requête du capteur et le temps de requête

(Le paramètre d'usine est réglé par défaut pour collecter les données toutes les 30 minutes, et l'augmentation de la fréquence des requêtes augmentera la consommation d'énergie).

Cliquez sur AN201 > Cliquez sur RS485 > Cliquez sur AT+TRANS485MODE= triangle inversé arrière sélectionnez interrogation > cliquez sur AT+TRANS485MODE= définissez les paramètres, ok > saisissez 1800 dans la case après AT+SAMPLEDATATIM= > Cliquez sur AT+SAMPLEDATATIM= définissez les paramètres, ok > saisissez 8 dans la case après AT+REQDATA= > saisissez 0103010000030437 dans la case après 8 > Cliquez sur AT+REQDATA= définissez les paramètres, ok > AT+RESPONSETIM= saisissez 10000 dans la case après AT+RESPONSETIM= (Durée d'alimentation du capteur pendant chaque requête, trop courte peut entraîner l'échec de l'obtention de données correctes) > Cliquez sur AT+ responsetim = définissez les paramètres, ok > cliquez sur AT+REBOOT apparaît en bas à gauche. Après que le buzzer ait retenti trois fois, cela signifie que la connexion au réseau a été réussie et que les données peuvent être visualisées en arrière-plan.

6.3 Réorienter le LoRaWAN station de base

Pour que les paquets de la station de base LoRaWAN soient envoyés au serveur LoRa spécifié, il est nécessaire de configurer l'adresse du serveur pour la station de base.

Ouvrez le navigateur Chrome, saisissez l'IP de la station de base LoRaWAN (192.168.10.99 pour cet exemple), puis saisissez le nom d'utilisateur et le mot de passe (nom d'utilisateur = invité, mot de passe = rimelink pour cet exemple), et accédez à la page de configuration Web comme indiqué ci-dessous.

Cliquez ensuite sur Configuration du serveur LoRaWAN > Adresse du serveur > saisissez l'adresse IP (lorawan.timeddd.com /b19>) > OK. Comme indiqué dans la figure ci-dessous

6.4Connectez-vous en arrière-plan pour afficher les données

Connectez-vous à http://lorawan.timeddd.com/unit/ULogin.aspx,

numéro de compte : 19240527

mot de passe: admin @ 666666

Après vous être connecté, cliquez sur l'option de données du périphérique d'identification correspondant pour afficher les données correspondantes et le réglage d'usine pour envoyer des données toutes les 30 minutes

L'emplacement de l'ID est indiqué sur la figure

Les données obtenues sont les suivantes (en hexadécimal), l'unité de distance est de 0,1 mm en dessous de 6 m, l'unité de portée est de mm au-dessus de 6 m et l'unité de température est de °C. Le 90e octet est la valeur du niveau de liquide et le 11e octet est la valeur de la température. Dans ce cas, la valeur du niveau de liquide est de 08E3, l'unité est de mm et la valeur de la température est de 001B. Une fois converti en nombre décimal, le capteur mesure le niveau de liquide à 2275 mm et la température à 27 ℃.

7.KSULR-100UniverselLORA-RTUest câblé au capteur

Les RTU LORA universels KSULR-100 sont tous des 485 sortants, qui peuvent être connectés à l'étiquette du capteur en fonction du boîtier d'acquisition.

7.1Installation

7.1.1 Précautions

Afin d'éviter tout dommage matériel causé par une installation et une construction incorrectes, veuillez suivre les précautions suivantes :

• L'installation de l'équipement ne peut être effectuée que par du personnel professionnel ou des représentants techniques autorisés ;
• Afin d’assurer la sécurité personnelle du personnel de construction, veuillez utiliser des outils d’installation professionnels et qualifiés ;
• L'emplacement d'installation de l'équipement doit être éloigné du feu, des champs électriques puissants et d'autres environnements, sinon cela pourrait endommager l'équipement ;
• Il est interdit d’installer l’équipement dans un environnement à fortes vibrations ;
• L'installation de l'équipement à l'extérieur nécessite l'installation d'un réservoir étanche ;
• La société se réserve le droit final d'interpréter les précautions d'installation.

7.1.2Préparez l'outil d'installation

Les outils d'installation ne sont pas fournis pour l'installation de l'équipement. Veuillez préparer les outils d'installation suivants en fonction de l'environnement d'installation réel

7.1.3Installation d'équipements en intérieur

Installation murale

Tout d'abord, placez le boîtier multifonction à plat sur la position d'installation murale et utilisez un marqueur pour marquer le trou d'installation. Ensuite, utilisez la perceuse à percussion (foret de 8 mm) pour percer des trous dans la position de marquage murale et réinsérez le manchon en caoutchouc dans le trou. Utilisez le marteau pour frapper le manchon en caoutchouc, de sorte que le manchon en caoutchouc soit entièrement dans le trou d'installation. Enfin, utilisez la vis avec une entretoise pour fixer le boîtier multifonction au mur.

Méthode de montage sur poteau

Tout d'abord, utilisez les vis de fixation pour fixer le fond de panier à l'arrière du boîtier multifonction, et deuxièmement, utilisez le cerceau pour passer à travers le trou du fond de panier à l'arrière du boîtier multifonction ; enroulez à nouveau le cerceau autour du poteau, enfin utilisez un petit tournevis pour verrouiller fermement le cerceau et l'installation est terminée.

7.1.4Installation d'équipements en extérieur

Description du format de communication des données

7.2Stockage et transport

1, le produit doit être stocké dans un entrepôt de -40℃~+80℃, l'humidité relative ne dépassant pas 90%, ventilé, sec et sans gaz corrosif.

Le produit est emballé dans un seul colis avec le certificat et le manuel d'instructions. Les chocs violents sont strictement interdits pendant le transport

7.3Conditions de garantie

Les utilisateurs en stricte conformité avec les instructions, le câblage correct, l'installation, l'entretien du boîtier, ce produit garantie gratuitement pendant 1 an.

Les circonstances suivantes ne sont pas couvertes par la garantie :

1. Démonter le circuit imprimé et ses composants ;

2. la foudre ou une forte électricité dans le système a grillé le circuit ;

3. la tension d'alimentation dépasse la valeur limite, le circuit imprimé est grillé ;

4. eau du coffret électrique ou autres corps étrangers ;

5. Sélection incorrecte, dépassant le champ d’utilisation du produit ;

6. Une certaine partie du capteur ou la machine entière est blessée ou endommagée.
