Description du produit:
Le capteur de niveau radar KWL801B-RS485 est conforme aux spécifications standard de la norme nationale DB50/T 826-2017 pour les compteurs de niveau.Son composant principal est conçu avec une imperméabilité IP68 complètement scellée, assurant une fiabilité dans des environnements difficiles.
Le produit offre une portée de mesure maximale de 40 mètres, laissant un point mort minimal de moins de 6 centimètres.le capteur de niveau radar est capable d'atteindre une excellente précision dans les mesures de niveau.
Le capteur de niveau radar KWL801B-RS485 est équipé d'un support fixe conçu pour une installation facile.

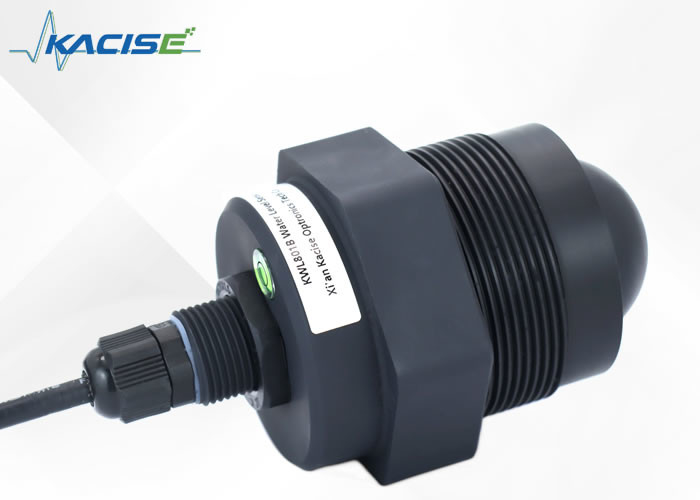

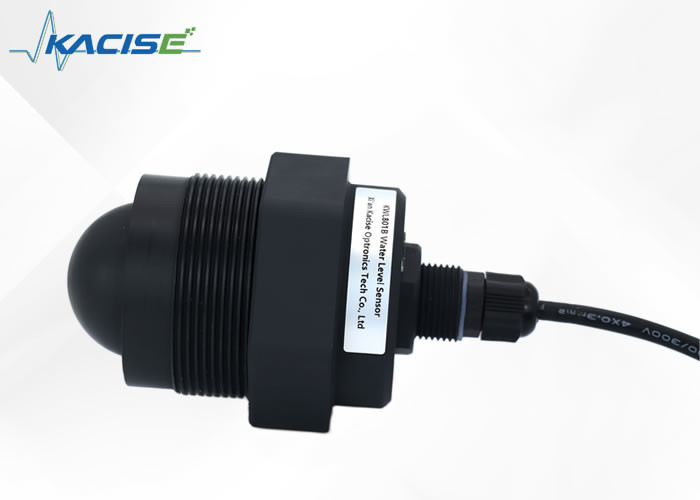

Sensor de niveau radar KWL801B-RS485
- Conforme à la norme nationale DB50/T 826-2017 pour les compteurs de niveau
- L'équipement doit être équipé d'un système d'étanchéité IP68.
- Plage de mesure maximale de 40 mètres et point mort minimal < 6 cm
- Fréquence plus élevée et bande passante plus large pour une précision supérieure
- Support fixe pour une installation facile
Spécifications techniques:
| Modèle |
Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Fréquence de mesure |
80 GHz |
| La communication |
Résistance à la compression |
| Fréquence d'acquisition |
≥ 200 ms/ configurable |
| Courant de fonctionnement |
12V/14mA |
| Précision de mesure de la distance |
± 2 mm |
| Protocole de communication |
Modbus/Protocole de texte |
| Largeur du faisceau d'antenne |
± 2,75° |
| Voltage d'alimentation |
9 à 24 V |
| Plage de mesure |
0.2 à 40 m
0.18 à 30 m
0.1~15/20m
0.06 ~ 3/5/10m
|
| Courant d'impulsion RF |
100 mA/20 ms |
| Humidité de travail |
0 à 95% |
| Type de fil |
G fil/ sur mesure |
| Température de fonctionnement |
-40 à 75 °C |
| Grade de résistance à l'eau |
Pour la protection contre la corrosion |
| Poids net |
00,6 kg |

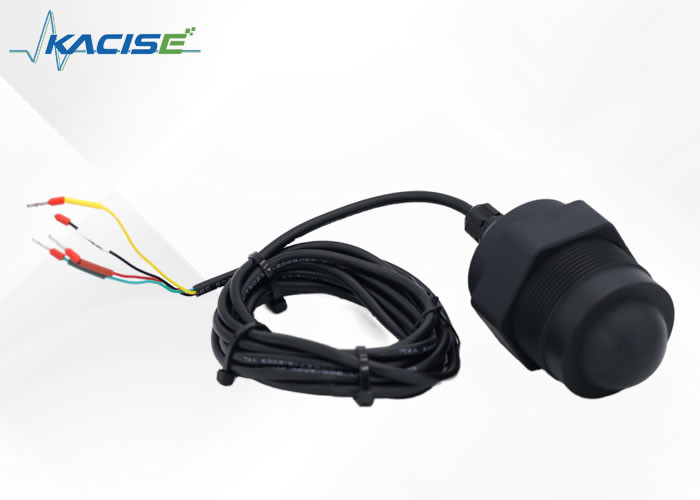

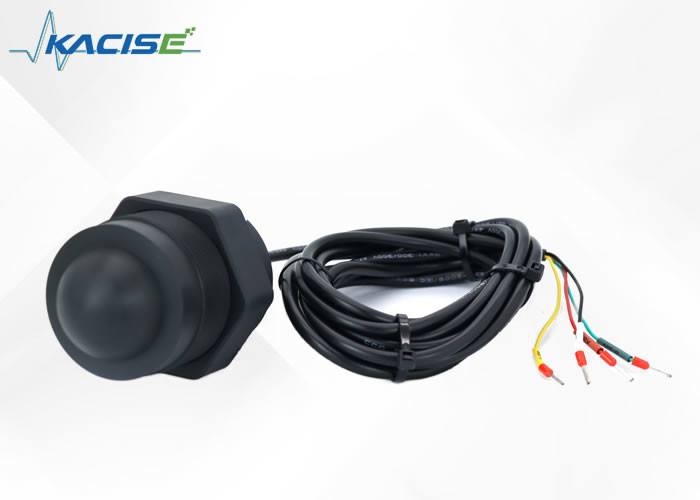

Instructions de câblage
| La ligne rouge |
VCC (alimentation de 9 à 24 V) |
| La ligne noire |
Le GND |
| Ligne jaune |
485-A |
| Ligne verte |
485-B |
Dimension:

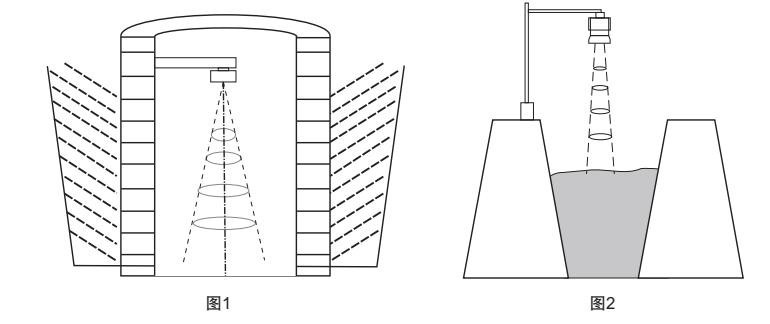

Installation du moteur
(1) Assurez-vous que le capteur est perpendiculaire à la surface du milieu.
(2) Évitez que le faisceau émetteur irradient des objets d'interférence et génère de faux échos.
Pour les conditions de travail typiques, voir:
Applications:
Les capteurs de niveau radar sont des instruments utilisés pour mesurer le niveau de divers milieux dans les réservoirs et les conteneurs.
Ces capteurs fonctionnent selon le principe de la réflexion dans le domaine temporel, souvent abrégé en TDR.Le principe de fonctionnement du TDR est qu'une impulsion électromagnétique est envoyée le long d'un câble ou d'une sonde à la vitesse de la lumière.
Lorsque l'impulsion électromagnétique atteint la surface du milieu à mesurer, une partie de celle-ci est réfléchie, créant un écho qui retourne à l'émetteur d'impulsion le long du même chemin.Le temps nécessaire pour que l'impulsion revienne à l'émetteur est proportionnel à la distance entre l'émetteur et la surface du milieu mesuré.
La hauteur ou le niveau du milieu mesuré peut alors être facilement calculé en utilisant ce principe.le capteur de niveau radar peut mesurer avec précision le niveau de surface du milieu à mesurer.
Assistance et services:
Notre produit émetteur de niveau radar est soutenu par un support technique complet et des services pour assurer des performances et une fiabilité optimales.Notre équipe d'experts est disponible pour vous aider avec l'installation, la configuration, le dépannage et l'entretien du produit.nous offrons des services de formation pour assurer que les utilisateurs sont équipés des connaissances et des compétences nécessaires pour utiliser le produit efficacementNotre engagement en faveur de la satisfaction des clients signifie que nous sommes toujours prêts à vous aider en cas de problème ou de préoccupation.
Emballage et expédition
Emballage du produit:
- L'émetteur de niveau radar sera emballé dans une boîte en carton.
- Le produit sera fixé avec un rembourrage en mousse pour éviter tout dommage pendant le transport.
- Tous les manuels, câbles et accessoires nécessaires seront inclus dans le colis.
Pour la navigation:
- Nous offrons la livraison gratuite à n'importe quel endroit aux États-Unis.
- Pour les commandes internationales, les frais d'expédition seront calculés en fonction de la destination et du poids du colis.
- Toutes les commandes seront expédiées dans les 1-2 jours ouvrables suivant la réception du paiement.
- Un numéro de suivi sera fourni au client une fois le produit expédié.
